Lagetoleranz (Lageabweichung)
Die Lagetoleranz bestimmt die Lage (tatsächliche Lage) des Merkmals in Bezug auf eine Referenz. Ein Bezugspunkt ist immer notwendig, um die Lagetoleranz anzugeben. Diese ist also eine geometrische Toleranz für Merkmale, die mit Bezugspunkten verbunden sind. Zu den Lagetoleranzen zählen folgende XY: Position, Koaxialität, Konzentrizität und Symmetrie.
Position

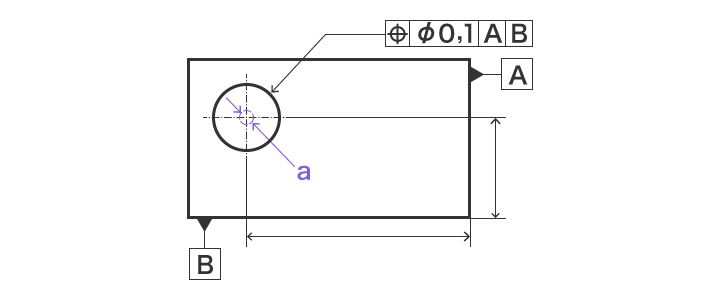

Die Positionsbedingung gibt die Genauigkeit der Position in Bezug auf den Bezugspunkt (Bezugsebene oder -linie) an.
- a
- Innerhalb eines Durchmessers von 0,1 mm
- Zeichnungserklärung
- Der Mittelpunkt des Kreises, der durch den Pfeil angegeben ist, muss innerhalb eines Kreises mit einem Durchmesser von 0,1 mm liegen.
- Wann wird Position gemessen?
-
Position kann an verschiedenen Geometrien gemessen werden. Dabei wird beispielsweise der Mittelpunkt einer Bohrung im Verhältnis zum Koordinatensystem geprüft. Beispielanwendungen sind folgende:
Frästeile in der Maschine messen
Positionstoleranz von Bohrungen messen
Abstände von Bohrungen messen
Koaxialität

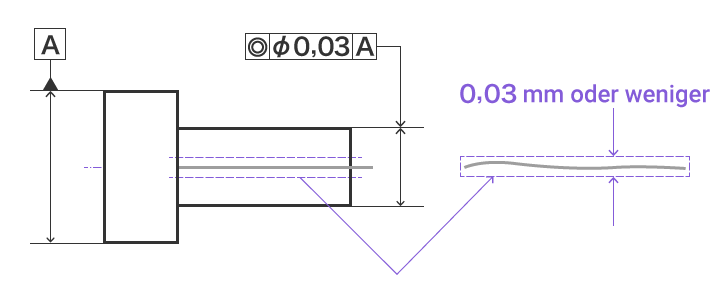

Die Koaxialitätsbedingung legt die Koaxialität der Achsen zweier Zylinder fest (keine Abweichung der Mittelachse).
- Zeichnungserklärung
- Die Achse des Zylinders, die durch den Pfeil gekennzeichnet ist, muss sich innerhalb eines Zylinders mit der Bezugsachsenlinie A als Achse und einem Durchmesser von 0,03 mm befinden.
Konzentrizität

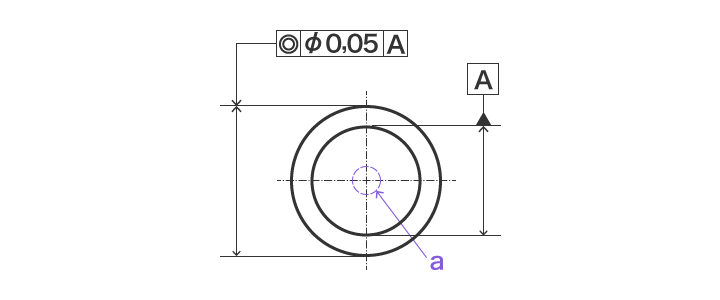

Die Konzentrizitätsbedingung gibt die Genauigkeit der Konzentrizität der Achsen zweier Zylinder an (keine Abweichung der Mitte). Im Gegensatz zur Koaxialität ist der Bezugspunkt der Mittelpunkt (Ebene).
- a
- Innerhalb eines Kreises mit Durchmesser 0,05 mm.
- Zeichnungserklärung
- Die Achse des Zylinders, die durch den Pfeil gekennzeichnet ist, muss sich innerhalb eines Zylinders mit der Bezugsachsenlinie A als Achse und einem Durchmesser von 0,05 mm befinden.
Symmetrie

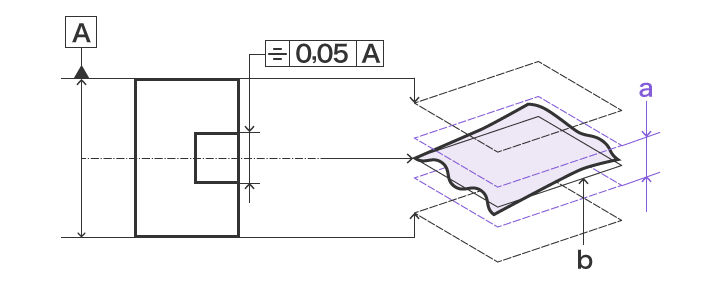

Die Symmetriebedingung gibt die Genauigkeit an, wie symmetrisch ein Messobjekt zum Bezugspunkt (Bezugsebene) ist.
- a
- Innerhalb 0,05 mm von der theoretischen Mittelebene entfernt
- b
- Theoretische Mittelebene
- Zeichnungserklärung
- Die durch den Pfeil angezeigte Mittelebene muss zwischen zwei parallelen, zur Bezugsmittelebene A symmetrischen Ebenen liegen, die einen Abstand von 0,05 mm haben.
