Was sind Bezugspunkte?

Ein Bezugspunkt ist eine Ebene, eine Linie oder ein Punkt, der als Referenz bei der Bearbeitung eines Materials oder der Messung der Maße eines Messobjekts verwendet wird.

ISO-Definition

Ein Bezugspunkt ist in der ISO-Norm wie folgt definiert:

ISO 5459:2011
„Ein oder mehrere Situationsmerkmale eines oder mehrerer Merkmale, die mit einem oder mehreren realen integralen Merkmalen verbunden sind, die ausgewählt wurden, um die Lage oder Ausrichtung oder beides einer Toleranzzone oder eines idealen Merkmals zu definieren, das beispielsweise eine virtuelle Bedingung darstellt.“

Arten von Bezugspunkten

Bezugspunkte werden mit Hilfe von Bezugsmerkmalen und simulierten Bezugsmerkmalen ermittelt. Mehrere Bezugspunkte können auch kombiniert werden, um ein Bezugssystem zu bilden, das ein Merkmal definiert.

Bezugsmerkmal
Ein reales (nicht ideales) integrales Merkmal eines Messobjekts, das zum Setzen eines Bezugspunktes verwendet wird (z. B. Oberfläche eines Teils oder Lochs).
Simuliertes Bezugsmerkmal
Eine tatsächliche, ausreichend präzise geformte Oberfläche, die mit einem Bezugsmerkmal in Berührung kommt und zum Setzen eines Bezugspunktes (z. B. Messplatte, Lager und Dorn) verwendet wird.
Bezugssystem
Eine Gruppe von Bezugspunkten, die durch die Kombination von mehr als einem einzelnen Bezugspunkt erzeugt wird, um sie als Referenz für tolerierte Merkmale zu verwenden.

Die Oberfläche eines als Bezugspunkt angegebenen Teils ist keine exakte Form. Daher muss eine Messplatte, ein Messgerät oder ein Dorn, der eine genauere Oberfläche hat, als simuliertes Bezugssystem in Kontakt kommen.

Arten von Bezugspunkten
a
Messobjekt
b
Bezugspunkt (konzeptionell)
c
Bezugsmerkmal (Ebene oder Linie des Teils)
d
Simuliertes Bezugsmerkmal (Ebene oder Linie einer Messplatte oder eines Messgerätes)
e
Messplatte, Lehre, Dorn, etc.

Zeichnungsangaben zu Bezugsmerkmalen

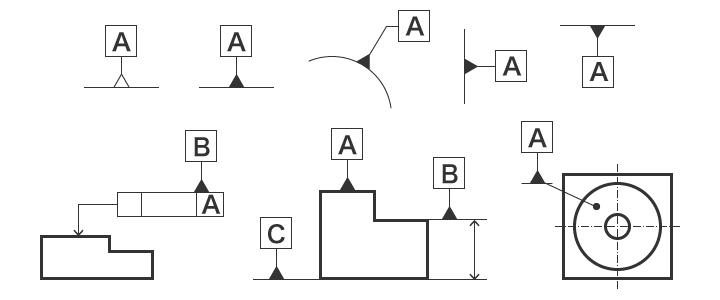

Bezugspunkte werden durch die folgenden Symbole (Bezugssymbole) angegeben. Bezugssymbole verwenden entweder ein weißes oder ein schwarzes Dreieck.
Die Buchstaben, die die Bezugspunkte angeben, sind immer in die Richtung ausgerichtet, in der der Leser die Zeichnung anschaut.

Zeichnungsangaben zu Bezugsmerkmalen

Die Position des Bezugssymbols auf der Zeichnung ist auch für den Messobjektbereich relevant. Um die Konstruktionsabsicht mit äußerster Genauigkeit darzustellen, achten Sie auf die Position, an der Sie den Bezugspunkt angeben.

Beschriften einer Achse oder zentralen Ebene

Ein Bezugsmerkmal wird durch die Kombination von Bemaßungslinie und Bezugspunkt angegeben. Die Mitte des angegebenen Bezugsmerkmals wird zur Bezugsachse oder zentralen Bezugsebene.

Beschriften einer Achse oder zentralen Ebene

Beschriften einer Mantellinie

Die Bemaßungslinie eines Bezugsmerkmals und der Bezugspunkt werden getrennt voneinander angegeben. Die Mitte des angegebenen Bezugsmerkmals wird zur Bezugsachse oder zentralen Bezugsebene.

Beschriften einer Mantellinie
