Digitale Koordinatenmesssysteme

Messtechnik für Kleinstteile und Bauteile bis zu einer Größe von 10 Metern. Einfache und schnelle Maßhaltigkeitsprüfungen, die jeder Mitarbeiter auch direkt in der Produktion durchführen kann.

Produktpalette

Modellreihe IM-8000 - Digitaler Messprojektor

Der Digitale Messprojektor der Modellreihe IM-8000 erfasst hochauflösende Bilder und erreicht eine dreimal höhere Erkennungsleistung als Vorgängermodelle, ohne auf die einfache Bedienung zu verzichten: Einfach Objekt auflegen und Knopf drücken! Mit einem 20-Megapixel-CMOS Sensor und einem neuen Algorithmus, der eine stabilere Kantenerkennung ermöglicht, ist eine präzise Messung von bis zu 300 Maßen in wenigen Sekunden möglich. Zudem kann die neu entwickelte Rotationseinheit Messobjekte mit verschiedenen Größen und Formen drehen, während sie horizontal gehalten werden. Dies ermöglicht eine stabile 360°-Messung von mehreren Seiten in einem einzigen Arbeitsgang. Die Bedienung ist einfach: Drücken Sie einfach die Messtaste. Hiermit können konstante, verlässliche Messergebnisse erzielt werden. Der Aufwand für Messarbeiten wird erheblich reduziert. Mit der schnellen, anwenderunabhängigen und einfachen Bedienung des Messgeräts gehören verschiedene messtechnische Probleme der Vergangenheit an.

Broschüren Preis anfragen

Modellreihe LM - Optisches Koordinaten-Messsystem

Das Optische Koordinaten-Messsystem der Modellreihe LM führt Messungen mit einer Genauigkeit von +/- 0,7 μm und einer Wiederholbarkeit von +/- 0,1 μm auf Knopfdruck durch. Das integrierte Objektiv mit hoher Auflösung und Autofokus ermöglicht Messungen in der Z-Achse. Mit einem Messbereich von 225 x 125 mm können bis zu 300 Maße an 100 Bauteilen abgenommen werden. Verschiedene Beleutungsoptionen sorgen für eine stabile Kantenerkennung, was eine mikroskopisch genaue Messung per Knopfdruck möglich macht.

Broschüren Preis anfragen

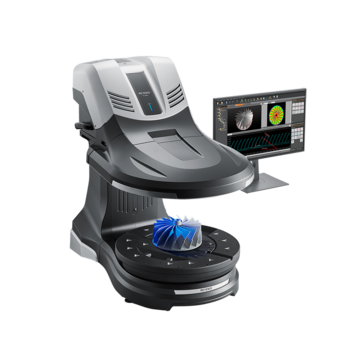

Modellreihe VR-6000 - 3D-Profilometer

Das 3D-Profilometer der Modellreihe VR-6000 ist ein schnelles, hochpräzises 3D-Profilmesssystem, welches Oberflächen optisch innerhalb einer Sekunde mit einer Auflösung von 0,1 µm erfasst. Selbst matte sowie glänzende Oberflächen können dank des HDR-Erfassungsalgorithmus erfasst werden. Anschließend können u.a. Kontur-, Ebenheits-, Rauheitsmessung, Form- und Lagetoleranzen u.v.m. durchgeführt werden. Des Weiteren verfügt das 3D-Profilometer Funktionen wie beispielsweise die automatische Breiten- und Höhenerkennung eines Messobjekts. Ein einziger Klick genügt und es kann eine Messfläche von 300 mm x 150 mm x 70 mm in 3D erfasst werden. Die motorisierte Rotationseinheit hingegen ermöglicht eine Erfassung des gesamten Messobjekts, sodass keine toten Winkel entstehen. Zusätzlich wird dabei die Querschnittsform präzise reproduziert. Wandstärken wie auch Abmessungen von Flächen sind ab sofort ohne Vorbereitung darstellbar und können im Nachhinein einfach und präzise gemessen werden.

Broschüren Preis anfragen

Modellreihe VL - Optisches 3D-Koordinatenmessgerät

Das optische 3D-Koordinatenmessgerät ermöglicht es komplexe Formen sowie große Messobjekte mit einer rückführbaren Genauigkeit per Klick 360° zu erfassen. Nach dem Scan können Form- und Lagetoleranzen, CAD-Abgleiche, Profilmessungen u.v.m. vorgenommen werden. Ab sofort genügt es, das Messobjekt auf den Objekttisch zu platzieren und per Klick erfolgt eine vollständige, optische Erfassung des gesamten Messobjekts. Dank der zwei standardmäßig ausgelieferten Objektive lassen sich sowohl große Messobjekte als auch komplexe Formen einfach und effizient analysieren. Per Klick werden 16 Millionen Messpunkte erfasst, sodass feinste Strukturen erkennbar sind.

Broschüren Preis anfragen

Modellreihe XM - Das 3D-Fertigungsmesssystem

Das 3D-Fertigungsmesssystem schließt die Lücke zwischen großen Messgeräten und Handmessmitteln. Durch die intuitive Bedienung kann jeder Benutzer ganz einfach Form-und Lagetoleranzen direkt in der Fertigung durchführen. Das kompakte und portable Design erlaubt es das Gerät überall, standortunabhängig einzusetzen. Nach jeder Messung wird automatisch ein Prüfbericht mit Bildern erstellt. Zudem kann mit 3D-CAD-Daten gemessen werden. Die Bilder zeigen unser neuestes Modell XM-5000, das hochpräzise Messungen für handflächengroße Teile bis hin zu großen Bauteilen ermöglicht.

Broschüren Preis anfragen

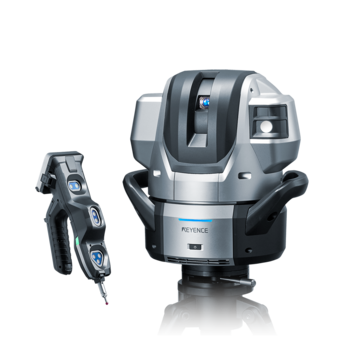

Modellreihe WM - Mobiles 3D-Koordinatenmessgerät

Das Mobile 3D-Koordinatenmessgerät der Modellreihe WM ermöglicht es, präzise Messungen von Bauteilen bis zu 10 Metern direkt in der Fertigung oder in der Maschine durchzuführen. Mit dem handgeführten Messtaster können alle Maße ganz einfach von einem Bediener abgenommen werden. Durch seine kompakte Bauweise kann das Gerät mobil eingesetzt werden, sodass überall gemessen werden kann. Das kabellose System bietet die gleichen Mess- und CAD-Funktionen wie eine Koordinatenmessmaschine, verzichtet dabei aber auf eine aufwändige Programmierung oder einen Messraum.

Broschüren Preis anfragen
