Arten und Eigenschaften von Messsystemen

Mikrometerschrauben

Überblick

Ein Mikrometer ist ein Werkzeug, das die Größe eines Objekts misst, indem es es umschließt. Einige Modelle sind sogar in der Lage, Messungen in Einheiten von 1 μm durchzuführen. Im Gegensatz zu Messschiebern erfüllen Mikrometer das Abbesche Komparatorprinzip*, das ihnen ermöglicht, genauere Messungen durchzuführen.
Im Allgemeinen bezieht sich der Begriff „Mikrometer“ auf Außenmikrometer. Je nach Messaufgabe gibt es auch eine Vielzahl anderer Mikrometertypen. Beispiele sind Innenmessschrauben, Bohrungsmessschrauben, Rohrmessschrauben und Tiefenmessschrauben. Der messbare Bereich variiert je nach Rahmengröße alle 25 mm wie 0 bis 25 mm und 25 bis 50 mm, sodass die Verwendung eines auf das Messobjekt abgestimmten Mikrometers erforderlich ist. In letzter Zeit sind digitale Mikrometer unglaublich beliebt geworden.

Das Abbesche Komparatorprinzip besagt: „Um die Messgenauigkeit zu verbessern, müssen das Messobjekt und die Skala des Messgerätes kollinear in Messrichtung platziert werden“. Bei Mikrometern sind die Skala und die Messposition kollinear, sodass diese Geräte das Abbesche Komparatorprinzip erfüllen. Damit weisen Mikrometer eine hohe Messgenauigkeit auf.

Aufbau und Anwendungen

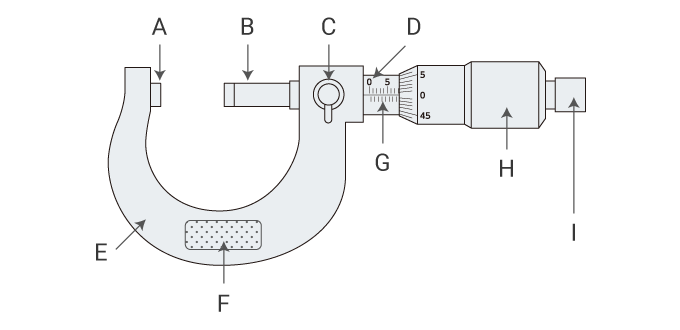

Aufbau und Verwendung eines Mikrometers
A
Amboss
B
Spindel
C
Klemme
D
Skalenhülse
E
Bügel
F
Isolierplatte
G
Skala
H
Skalentrommel
I
Ratsche
  • Platzieren Sie das Ziel zwischen Amboss und Spindel und drehen Sie dann die Skalentrommel, um das Messobjekt zwischen den beiden Oberflächen zu fixieren.

Verwendung eines Mikrometers

  1. Wischen Sie vor der Messung die Amboss- und Spindelflächen mit einem sauberen Tuch ab. Dadurch werden Schmutz und Staub von den Oberflächen entfernt, was genaue Messungen ermöglicht.
  2. Um die Mikrometer zu halten, halten Sie die Isolierplatte mit dem Daumen und dem Zeigefinger an Ihrer linken Hand am Bügel und klemmen Sie die Skalentrommel zwischen Daumen und Zeigefinger an Ihrer rechten Hand.
  3. Platzieren Sie das Messobjekt zwischen Amboss und Spindel, drehen Sie die Ratsche, bis diese einrastet und lesen Sie dann den Wert ab.
  4. Lesen Sie den Wert von der Hauptskala der Hülse und der Noniusskala auf der Skalentrommel ab. Verwenden Sie die Linie am rechten Rand der Hülse, um den Wert in Einheiten von 0,5 mm abzulesen. Sie können dann die Skala, auf der die Mittellinie auf der Skalentrommel (Noniusskala) verläuft, verwenden, um den Wert in Einheiten von 0,01 mm abzulesen.

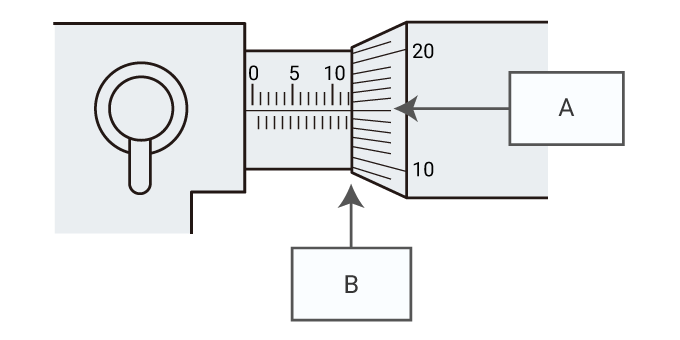

Verwendung eines Mikrometers
A
Die Noniusskala zeigt „0,15“ an.
B
Die Hauptskala überschreitet „12,0 mm“.

12,0 + 0,15 = 12,15 mm

Vorsichtsmaßnahmen bei der Handhabung

  • Verwenden Sie ein Endmaß oder ein spezielles Messgerät, um ein Mikrometer zu kalibrieren. Um genaue Messungen durchführen zu können, muss die Ambossfläche immer eben sein. Nach mehreren Messungen kann die Oberfläche durch Verschleiß und Schmutzansammlung nicht mehr plan sein. Verwenden Sie daher regelmäßig ein Teil, das als optische Planfläche bekannt ist, um zu überprüfen, ob die Oberfläche gemäß den angezeigten Newton-Ringen eben ist.
  • Seien Sie bei der Messung eines Metallobjekts und bei der Kalibrierung mit einem Endmaß vorsichtig in Bezug auf die thermische Ausdehnung. Vermeiden Sie nach Möglichkeit, Metall mit bloßen Händen zu halten, oder verwenden Sie Handschuhe, die keine Wärme übertragen und für Präzisionsarbeiten ausgelegt sind.
  • Das Kalibrierintervall von Mikrometern beträgt 3 Monate bis 1 Jahr.
