Arten und Eigenschaften von Messsystemen

Konturographen

Überblick

Konturographen messen und erfassen das Profil eines Messobjekts, indem sie die Oberfläche des Messobjekts mit einem Taststift verfolgen. Einige Instrumente können sogar als Oberflächenrauheitsmessgeräte eingesetzt werden. Modelle mit computergestützter numerischer Steuerung (CNC) sind in der Lage, die Winkel, Radien von Bögen, Höhenunterschiede und Gewindesteigungen zu messen. Diese Instrumente sind ideal für die Messung kleinster Formen wie Gewinde und dünner Schichten im Mikrometerbereich.
In den letzten Jahren wurden Modelle von Profilmessgeräten entwickelt, die mit einem Laser anstelle eines Taststifts komplexe Formen messen, indem sie das Profil berührungslos verfolgen. Einige Modelle sind sogar in der Lage, Messungen sowohl der Ober- als auch der Unterseite durchzuführen.
Diese Instrumente werden hauptsächlich bei der Erstellung von Prototypen eingesetzt, um zu überprüfen, ob die Spezifikationen mit den Konstruktionszeichnungen übereinstimmen. Sie werden auch im Reverse Engineering eingesetzt.

Aufbau und Anwendungen

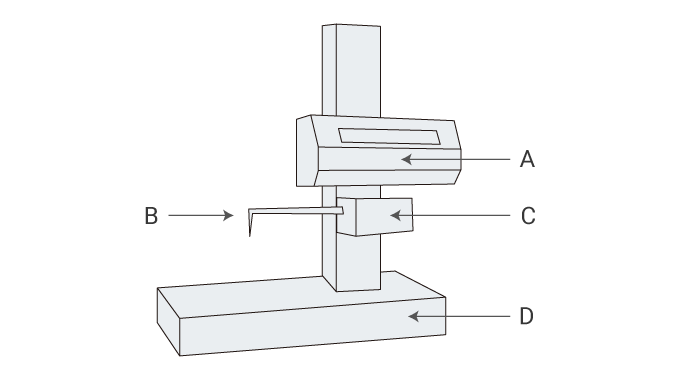

Aufbau und Anwendung von Konturographen
A
Antriebseinheit
B
Taststift
C
Detektor
D
Messtisch

Verwendung eines Profilmesssystems

  1. Befestigen Sie den Taststift an der Haupteinheit.
  2. Führen Sie Messungen gemäß dem Handhabungsverfahren durch (z. B. Positionierung und Nullpunktverschiebung).
  3. Verwenden Sie eine Vorrichtung, wie beispielsweise einen Y-Achstisch oder einen Drehtisch, um die Messung zu automatisieren.
  4. Die Messdaten können dann konvertiert und als verschiedene Arten von CAD-Daten verwendet werden.

Vorsichtsmaßnahmen bei der Handhabung

  • Wählen Sie einen Taststift, der für die Form des Messobjekts und den Zweck der Messung geeignet ist.
  • Insbesondere bei Modellen, die mit Laser arbeiten, müssen die Messungen in einer staubfreien Umgebung durchgeführt werden.
  • Um korrekte Messungen mit hoher Genauigkeit durchzuführen, verwenden Sie eine Vorrichtung oder ein anderes Werkzeug, um das Messobjekt auf dem Messgerät korrekt zu positionieren.
  • Vor der Inbetriebnahme des Gerätes ist eine Kalibrierung erforderlich. Verwenden Sie ein Spezialset, um die Kalibrierung durchzuführen.

Die neuesten Konturographen

Neuere Modelle von Konturographen sind in der Lage, Profile sofort ohne XY-Tischbewegung oder Fokussierung zu messen, was die Messung vieler Objekte in kurzer Zeit ermöglicht.

Weitere Informationen über das neueste Profilmesssystem von KEYENCE, das in 3 Sekunden die Profilprüfung ermöglicht, finden Sie hier.
