Was ist ein Lasertracker?
Ein Lasertracker ist ein Messgerät, das einen Laserstrahl auf ein optisches Messobjekt projiziert, das in Kontakt mit einem zu messenden Objekt steht, und so die dreidimensionale Position des Messobjekts bestimmt. Die optischen Messobjekte werden als „retroreflektierend“ bezeichnet, weil sie den Laserstrahl zurück zu seinem emittierenden Ausgangspunkt reflektieren – bekannt als sphärisch montierter Retroreflektor (SMR). Abmesswerte, Winkel, geometrische Toleranzen usw. werden von einer Software ermittelt, die die 3D-Koordinaten des Retroreflektors berechnet.
Koordinatenmessgeräte - Produktübersicht
Lasertracker verstehen
Lasertracker zeichnen sich durch ihre Messleistung bei großen Objekten aus. Lasertracker haben in der Regel einen Messbereich von mehr als 10 m, während Standard-Koordinatenmessgeräte mit Messarmen einen maximalen Messbereich von einigen wenigen Metern haben. Dies ist bei der Messung von großen Messobjekten nützlich, wie etwa von Flugzeugen, Bauteilen von Großanlagen und Bauteilen, die von zweispaltigen, 5-Achs-Fräsmaschinen hergestellt werden.

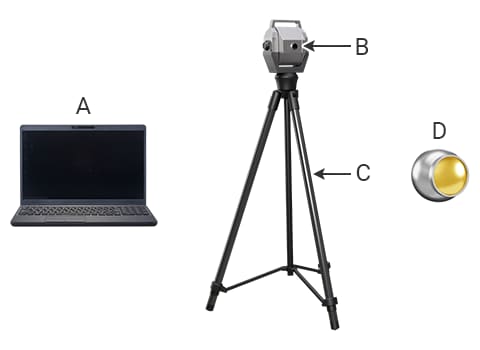

Komponenten des Lasertrackers
- A
- Steuerungscomputer
- B
- Sender/Empfänger
- C
- Stativ
- D
- Retroreflektor (SMR)
Die Komponenten, aus denen ein Lasertracker besteht, können in vier Kategorien unterteilt werden:
ein PC zur Ausführung der Lasertracker-Betriebssoftware, ein Kameragehäuse, das eine lichtemittierende Einheit und eine Lichtempfangseinheit umfasst, ein Stativ, das diese trägt, und ein Retroreflektor (SMR), der in Kontakt zu dem Messobjekt steht.
Funktionsprinzip eines Lasertrackers
Der Lasertracker berechnet die Mittelpunktkoordinaten des Retroreflektors (SMR) aus den Abstands- und Winkelinformationen der horizontalen und vertikalen 2-Achsen-Winkelencoder. Das Gehäuse des Lasertrackers folgt dem Laserlicht durch horizontale und vertikale Rotation.
Der Retroreflektor (SMR) verfügt im Inneren über eine reflektierende Oberfläche. Damit kann er das Licht in die Richtung zurückwerfen, aus der es gekommen ist, unabhängig davon aus welchem Winkel das Laserlicht empfangen wird. Der Retroreflektor (SMR) hat die Form einer Kugel. Das Licht wird immer von seinem Mittelpunkt aus reflektiert, so dass die Mittelpunktkoordinaten der Kugel des Reflektors selbst erhalten werden können.
Vorteile von Lasertrackern
Der größte Vorteil von Lasertrackern besteht darin, dass mithilfe von Lasertrackern große Objekte dreidimensional vermessen werden können. Ein Koordinatenmessgerät mit Messarm hat nur einen begrenzten Messbereich und bei Verwendung eines Handwerkzeugs wie einem Messschieber oder einem Maßband ist es schwierig, dreidimensionale Messungen und Präzision zu erzielen. In solchen Situationen werden Lasertracker eingesetzt.
Messung mit einem Lasertracker

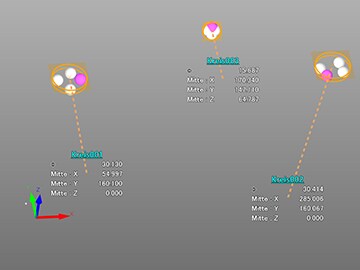

Koordinaten
X-, Y-, Z-Koordinaten der Bohrungen
Gemessen mit dem Mobilen 3D-Koordinatenmessgerät WM von KEYENCE

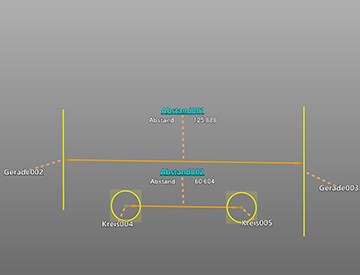

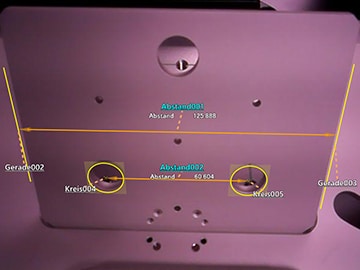

Abmessungen
Abstand zwischen 2 Linien, Abstand zwischen 2 Bohrungen
Gemessen mit dem Mobilen 3D-Koordinatenmessgerät WM von KEYENCE

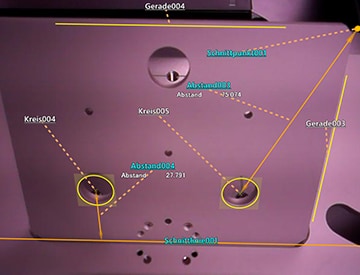

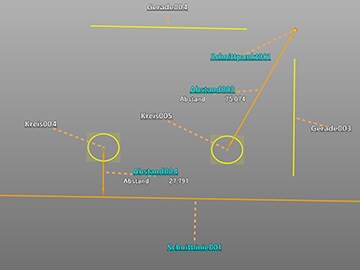

Virtuelle Figuren
Abstand zwischen Schnittpunktlinie und einer Bohrung, Abstand zwischen Schnittpunkt und einer Bohrung
Gemessen mit dem Mobilen 3D-Koordinatenmessgerät WM von KEYENCE

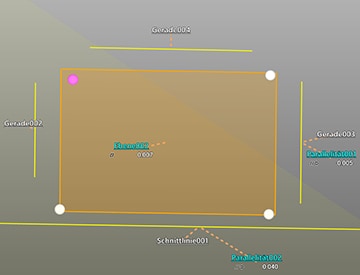

Form- und Lagetoleranzen
Ebenheit einer Ebene, Rundheit von Bohrungen, Parallelität von 2 Linien, Rechtwinkligkeit von 2 Linien
Gemessen mit dem Mobilen 3D-Koordinatenmessgerät WM von KEYENCE
Warum Sie sich für KEYENCE entscheiden sollten
Das Mobile 3D-Koordinatenmessgerät WM von KEYENCE ist ein völlig neuartiges Messgerät, das die Hindernisse bisheriger Lasertracker hinsichtlich Benutzerfreundlichkeit, Kosten und Flexibilität überwindet.
Das tragbare System ermöglicht sofortige Messungen mit einem kabellosen Messtaster, dessen Touch-Panel für einfache Bedienung und Präzision über einen großen Messbereich geeignet ist. Erfahren Sie mehr über diese spannende Alternative zum herkömmlichen Lasertracker.
