Code-Verifikation: Codequalität nach ISO-Norm prüfen & Lesefehler vermeiden
Wichtige Punkte im Überblick
- Code-Verifikation bewertet 1D-/2D-Codes normgerecht und reduziert Lesefehler in der Lieferkette.
- Verifikation ist erforderlich bei Produktionsanlauf, Lieferantenanforderungen, Prozessüberwachung und der Einhaltung von Compliance-Vorgaben.
- GS1 Sunrise 2027 zielt darauf ab, dass alle POS-Systeme bis Ende 2027 in der Lage sein müssen, 2D-Codes zuverlässig zu erfassen.
- Die Modellreihe SR-X bietet eine normnahe Code-Überprüfungsfunktion, die Codes bereits während der laufenden Produktion bewertet und Fehler frühzeitig erkennt.
Ein 1D-/2D-Code, der optisch einwandfrei aussieht, kann in der Lieferkette dennoch nicht zuverlässig gelesen werden – etwa, weil Druckparameter außerhalb der Norm liegen oder weil der Code durch Feuchtigkeit, Schmutz, Abrieb oder ungeeignete Farben in seiner Lesbarkeit beeinträchtigt ist. Die Code-Verifikation bewertet Codes quantitativ nach internationalen ISO/IEC-Normen und zeigt, ob ein Code die geforderten Qualitätsstandards erfüllt und damit für die Scansysteme und Anforderungen aller relevanten Handelspartner geeignet ist.
Gut zu wissen Bis Ende 2027 zielt GS1 Sunrise 2027 darauf ab, dass POS-Scanner im Lebensmitteleinzelhandel in der Lage sind, standardisierte 2D-GS1-Codes wie DataMatrix oder QR-Codes lesen zu können. Mit der zunehmenden Verbreitung von 2D-Codes gewinnt auch die Verifikation dieser Codes an Bedeutung.
Was ist Code-Verifikation?
Während ein Codelesegerät lediglich einen Code dekodieren und den Inhalt ausgeben kann, bewertet ein Code-Verifier die Druck- und Abbildungsqualität des Codes anhand definierter Messparameter. Das Ergebnis ist eine normierte Qualitätsstufe von A (hervorragend) bis F (ungenügend).
| ISO-Norm | Anwendungsbereich |
|---|---|
|
ISO-Norm
ISO/IEC 15416
|
Anwendungsbereich
1D-Strichcodes (z. B. EAN-13, Code 128, ITF)
|
|
ISO-Norm
ISO/IEC 15415
|
Anwendungsbereich
2D-Codes (z. B. Data Matrix, QR-Code, PDF417)
|
|
ISO-Norm
ISO/IEC 29158 (AIM-DPM)
|
Anwendungsbereich
Direktmarkierte Codes (DPM) auf Metall, Kunststoff oder Glas
|
|
ISO-Norm
GS1 General Specifications
|
Anwendungsbereich
Anforderungen für Handelsbarcodes und Etiketten
|
Wann ist Code-Verifikation notwendig?
- Neuanlauf einer Produktionslinie: Vor dem Start einer Serienfertigung sollte sichergestellt werden, dass Drucker oder Codierer Codes erzeugen, die die relevanten ISO‑ und GS1‑Qualitätsanforderungen erfüllen. Änderungen von Druckverfahren, Materialien oder Layouts erfordern regelmäßig eine erneute Prüfung.
- Lieferantenanforderungen: Handelsketten, Logistikdienstleister und Automobilhersteller verlangen zudem auditierbare Qualitätsnachweise für Barcodes auf Verpackungen oder Zulieferteilen, sodass Verifikationsberichte Bestandteil von Lieferantenfreigaben oder Audits sind.
- Prozessüberwachung: Bei langen Druckläufen können Druckkopfverschleiß oder Substratveränderungen die Codequalität schrittweise verschlechtern, weshalb eine laufende Prozessüberwachung mittels Inline- oder Stichproben-Verifikation empfohlen wird.
- Regulatorische Compliance: In regulierten Branchen wie Pharma und Medizintechnik, in denen gesetzliche Vorgaben zur Kennzeichnung (z. B. UDI, FMD) gelten, hat sich die Code-Verifikation als etablierte Methode durchgesetzt, um die geforderte Lesbarkeit und drucktechnische Qualität der Codes objektiv zu bewerten und dokumentierte Nachweise bereitzustellen.
Qualitätsparameter bei 2D-Codes
Bei der Verifikation von 2D-Codes wie Data Matrix oder QR-Codes nach ISO/IEC 15415 werden mehrere Qualitätsparameter bewertet, deren schlechtester Wert die Gesamtklasse des Codes bestimmt.
| Parameter | Bedeutung |
|---|---|
|
Parameter
Decode (DEC)
|
Bedeutung
Die Dekodierbarkeit stellt sicher, dass der Code unter Normbedingungen tatsächlich dekodierbar ist.
|
|
Parameter
Symbolkontrast (SC)
|
Bedeutung
Der Symbolkontrast beschreibt den Helligkeitsunterschied zwischen den dunkelsten und hellsten Modulen und wird aus den minimalen und maximalen Reflexionswerten (Rmin und Rmax) berechnet.
|
|
Parameter
Modulation (MOD)
|
Bedeutung
Die Modulation misst die Gleichmäßigkeit des Kontrasts über alle Module hinweg und bewertet, ob lokale Kontrastschwankungen die Lesbarkeit beeinträchtigen.
|
|
Parameter
Reflectance Margin (RM)
|
Bedeutung
Dabei handelt es sich um eine Bewertung, bei der die Schwarz-Weiß-Genauigkeit zu den MOD- und CM-Bewertungsverfahren hinzugefügt wird.
|
|
Parameter
Fixed Pattern Damage (FPD)
|
Bedeutung
Dieser Parameter beurteilt, ob die Ausrichtungsmuster und Ränder für die Erkennung von 2D-Codes korrekt gedruckt sind.
|
|
Parameter
Format Information Damage (FID)
|
Bedeutung
Dieser Parameter bewertet den Grad der Beschädigung der Formatinformationen des QR-Codes.
|
|
Parameter
Version Information Damage (VID)
|
Bedeutung
Dieser Parameter beurteilt, ob die Information zu der Version des QR-Codes beschädigt oder verschmutzt ist. Dies wird nur bei QR-Code Modellen 2 in Version 7 oder höher verwendet.
|
|
Parameter
Axiale Ungleichmäßigkeit (AN)
|
Bedeutung
Anhand der axialen Ungleichmäßigkeit werden Dehnungen und Stauchungen im Code, die durch Druck- oder Transportprozesse entstehen, erkannt.
|
|
Parameter
Gitterungleichmäßigkeit (GN)
|
Bedeutung
Gitterungleichmäßigkeit beurteilt, ob der Mittelpunkt einer Zelle von der Idealposition abweicht. Die Güte verringert sich, wenn eine Zelle beim Markieren beispielsweise infolge von Vibrationen falsch ausgerichtet ist.
|
|
Parameter
Unused Error Correction (UEC)
|
Bedeutung
Dieser Parameter gibt Auskunft über die Robustheit des Codes gegenüber zusätzlichen Beschädigungen oder Störungen.
|
|
Parameter
Druckzuwachs (Print Growth)
|
Bedeutung
Dieser Parameter gibt an, ob Module zu dick oder zu dünn gedruckt sind und damit Geometrie und Dekodierbarkeit gefährden.
|
Die Modernisierung der Produktkennzeichnung
GS1 Sunrise 2027 ist eine globale Initiative, die den technologischen Übergang vom ausschließlich eindimensionalen Strichcode hin zu leistungsfähigeren 2D-Codes beschreibt. Ziel ist, dass POS-Scanner bis Ende 2027 in der Lage sind, standardisierte 2D-Codes zu verarbeiten. Diese Maßnahme bringt entscheidende Vorteile mit sich:
- Mehr Transparenz in der gesamten Wertschöpfungskette
- Verbesserte Rückverfolgbarkeit von Produkten
- Erhöhte Produktsicherheit und Fälschungsschutz
- Deutlich effizientere Lieferkette durch optimierte Abläufe
KEYENCE unterstützt Unternehmen dabei, sich optimal auf die Anforderungen von GS1 Sunrise 2027 vorzubereiten – als ganzheitlicher Partner mit einem umfassenden Portfolio an innovativen Produkten und Lösungen, die alle Schritte der Umstellung aus einer Hand abdecken.
- Hochpräzise Beschriftungssysteme für direktes Aufbringen von 2D-Codes
- Leistungsstarke Identifikationssysteme für fehlerfreies Auslesen von 1D-/2D-Codes
- Persönliche Ansprechpartner von der Beratung bis zum Support
- Schnelle Abwicklung mit Versand am selben Tag
KEYENCE Lösung für effiziente Rückverfolgbarkeit und Qualitätssicherung
Modellreihe SR-X – AI-Codeleser
Die Codeleser SR-X erfassen 1D-/ 2D-Codes zuverlässig und bieten ein dreifaches automatisches Beleuchtungssystem, Autofokus und umfangreiche Analysefunktionen, sodass neben der reinen Dekodierung auch detaillierte Lesedaten für Qualitätsdokumentation und Prozessanalysen zur Verfügung stehen.

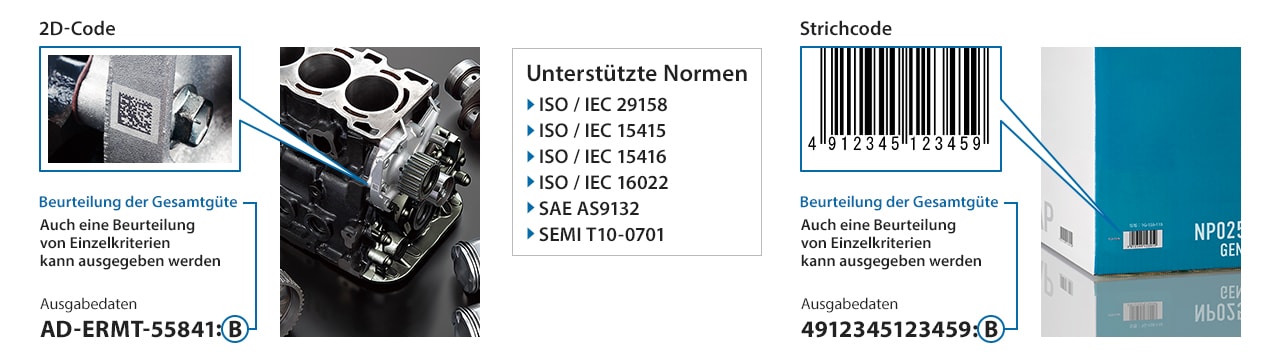

Das Besondere der Modellreihe SR-X: Die integrierte, normnahe Code-Überprüfungsfunktion ermöglicht eine zuverlässige Bewertung der Codequalität direkt im Produktionsprozess. So werden qualitativ minderwertige Codes frühzeitig erkannt, bevor sie zu Problemen in der Lieferkette führen.
Code-Qualitätsprüfung
Die Überprüfung der Code-Qualität wird immer wichtiger, um zum Beispiel die Lesestabilität am Ende des Prozesses zu gewährleisten oder um die Anforderungen der Kunden an die Druckqualitätskontrolle zu erfüllen.
Übereinstimmungsfunktion

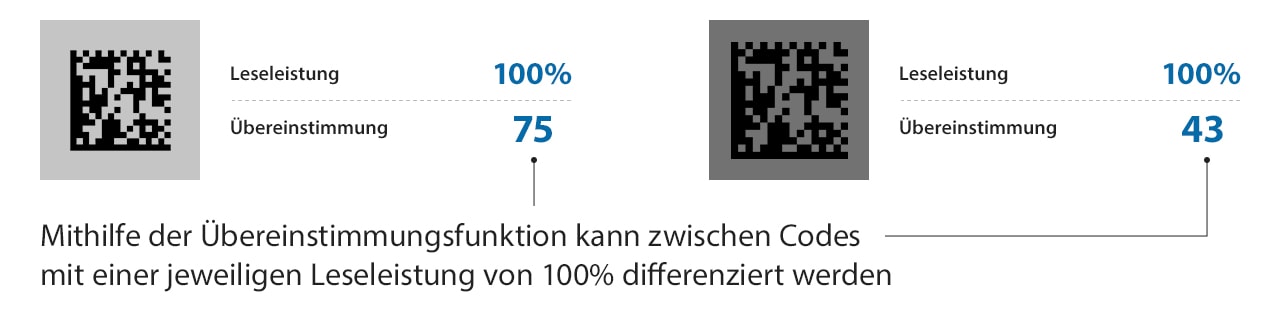

Die Übereinstimmungsfunktion überprüft die Lesbarkeit des Codes und gibt diese in einem Wert zwischen 1 und 100 wieder. Damit kann differenziert werden, wie gut zwei Codes, mit einer Leseleistung von 100%, gelesen werden können.
