1D/2D-Codeleser
Codeleser für die Elektronikindustrie: Kleinste Codes auf Leiterplatten & Chips erfassen
Wichtige Punkte im Überblick
- In der Elektronikindustrie müssen Codeleser sehr kleine Codes auf ICs, Leiterplatten und Displays sicher erfassen.
- Die Modellreihe SR-X mit hoher Auflösung und AI-Filter erfasst selbst kleinste Codes und DPM-Codes zuverlässig.
- Der Polarisationsfilter und die automatische Beleuchtungsfunktion der Codeleser SR-X neutralisieren Reflexionen auf glänzenden Bauteilen für eine prozesssichere Erfassung.
- Die Modellreihe SR-5000 bietet ein großes Sichtfeld für die schnelle Erfassung mehrerer Codes.
In der Elektronikindustrie müssen Codes oft auf sehr kleinen Bauteilen wie ICs, Leiterplatten, Displays oder Halbleitern zuverlässig lesbar sein. Gleichzeitig erfordern empfindliche Oberflächen, kurze Taktzeiten und die lückenlose Rückverfolgbarkeit eine besonders stabile und präzise Codeerfassung.
KEYENCE bietet dafür kompakte Codeleser mit hoher Auflösung und stabiler Leseleistung, die auch bei kleinen Codes, wechselnden Positionen und anspruchsvollen Oberflächen eine zuverlässige Identifikation sicherstellen.
Gut zu Wissen In der Elektronikfertigung werden häufig Lasermarkierungen auf ICs und BGAs mit kleinsten Zellgrößen eingesetzt. Die Modellreihe SR-X liest 2D-Codes mit Zellgrößen ab 0,024 mm und mit dem optionalen Lupenaufsatz sind sogar Zellgrößen ab 0,010 mm lesbar.
Typische Anwendungen für Codeleser in der Elektronikindustrie
SMD-Bestückung:
- Codeleser erfassen den Code auf jeder Leiterplatte vor und nach der Bestückung. So lässt sich der Fertigungsstatus jeder Baugruppe lückenlos rückverfolgen.
IC-Tray-Tracking:
- Barcodes auf IC-Trays und Rollen werden beim Materialeingang und -abgang automatisch gelesen. Damit ist jeder Materialfluss dokumentiert und die Herkunft der Bauteile jederzeit nachvollziehbar.
Endprüfung und Flashen:
- Vor dem Software-Flash wird jede Einheit eindeutig per Code identifiziert. Flash-Ergebnis und Testdaten werden dem bauteilspezifischen Datensatz als Basis für eine vollständige Rückverfolgbarkeit zugeordnet.
Display-Identifikation:
- Codes auf Displayschutzfolien und Gehäusen werden in der Montagelinie automatisch gescannt. So ist jederzeit klar, welches Display in welches Gerät verbaut wurde.
Verpackung und Serialisierung:
- Jede Verpackungseinheit erhält einen eindeutigen Seriennummer-Code, der beim Verpacken gelesen und überprüft wird. Dadurch bleibt die Rückverfolgbarkeit bis zur Auslieferung an den Kunden erhalten.
Herausforderungen in der Elektronikfertigung
| Herausforderung | KEYENCE Lösung |
|---|---|
|
Herausforderung
Kleinste Codes
|
KEYENCE Lösung
Die Modellreihe SR-X mit leistungsstarkem AI-Filter und hochauflösendem CMOS-Sensor erfasst selbst kleinste Codes zuverlässig.
|
|
Herausforderung
Reflektierende Oberflächen (bspw. bei ICs, Folien)
|
KEYENCE Lösung
Der integrierte Polarisationsfilter der Codeleser SR-X neutralisiert starke Reflexionen und Spiegelungen.
|
|
Herausforderung
Kurze Taktzeiten
|
KEYENCE Lösung
Die Modellreihe SR-L mit vier Dekodierungskernen und leistungsstarkem CMOS-Sensor erfasst bis zu 320 Bilder pro Sekunde bei besonders schnellen Anwendungen.
|
|
Herausforderung
Erfassung mehrerer Codes
|
KEYENCE Lösung
Die Codeleser SR-5000 mit großem Sichtfeld ermöglichen die zeitgleiche Erfassung mehrerer Codes.
|
|
Herausforderung
Winkelversatz und variierender Leseabstand
|
KEYENCE Lösung
Der Autofokus und die hohe Tiefenschärfe der Modellreihe SR-X stellen eine stabile Erfassung bei variierenden Leseabständen und Winkeln sicher.
|
KEYENCE Lösungen für Codeerfassung in anspruchsvollen Umgebungen
Modellreihe SR-X – AI-Codeleser
- Speziell für anspruchsvolle DPM-Anwendungen auf stark reflektierenden, strukturierten oder gekrümmten Oberflächen ausgelegt.
- Intelligente Bildverarbeitung mit dreifacher Multibeleuchtung (direkt, polarisiert, diffus) und integriertem Polarisationsfilter zur wirksamen Neutralisierung von Spiegelreflexionen.
- Der AI-Filter sorgt für hohe Leseraten, selbst bei beschädigten oder verschmutzten Codes.

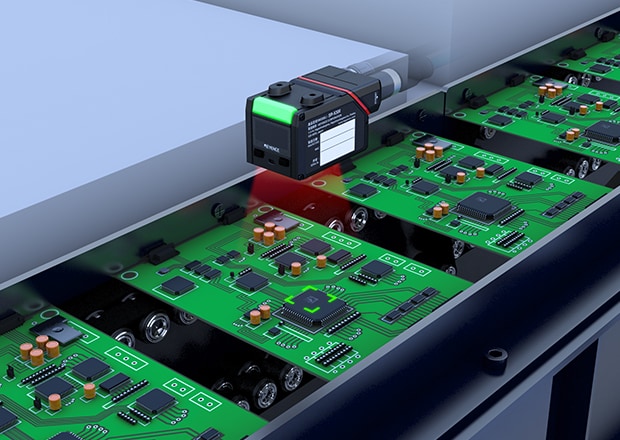

Niedriger Kontrast auf Halbleiterelementen und Leiterplatten

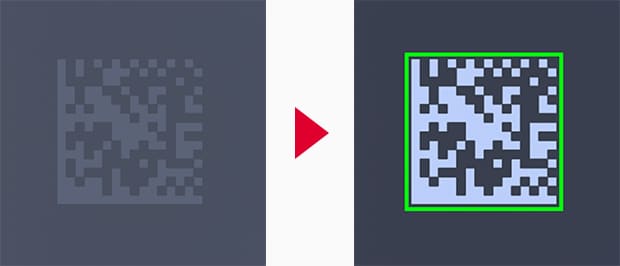

Beim Drucken auf Halbleiterelementen gibt es viele Harze, die sich nur schwer einfärben lassen. Dadurch kann der Code blass werden. Die Modellreihe SR-X kann durch bestimmte Filteralgorithmen für eine automatische Anpassung des Kontrasts sorgen.
Modellreihe SR-5000 – Logistik-Codeleser
- Dank des großen Sichtfelds lassen sich mehrere Codes gleichzeitig an verschiedenen Positionen erfassen.
- Die hohe Tiefenschärfe und der 16,8-MP-Sensor sorgen für präzise Codeerkennung, selbst bei beschädigten, verschmutzten oder kleinen Codes.
- Schutzart IP65 für staub- und wassergeschützten Betrieb in rauen Umgebungen.

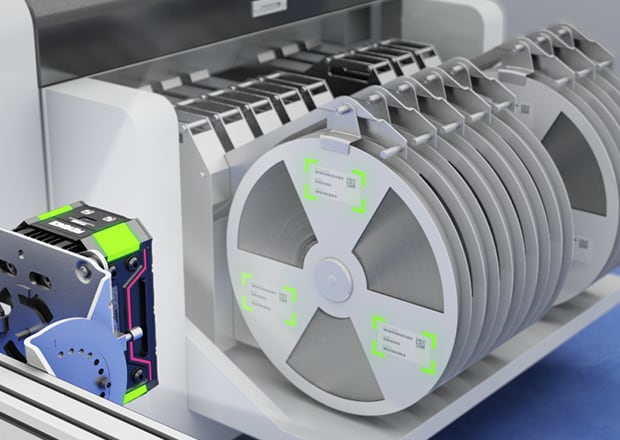

Batch-Lesevorgang für Etiketten auf Chip-Rollen

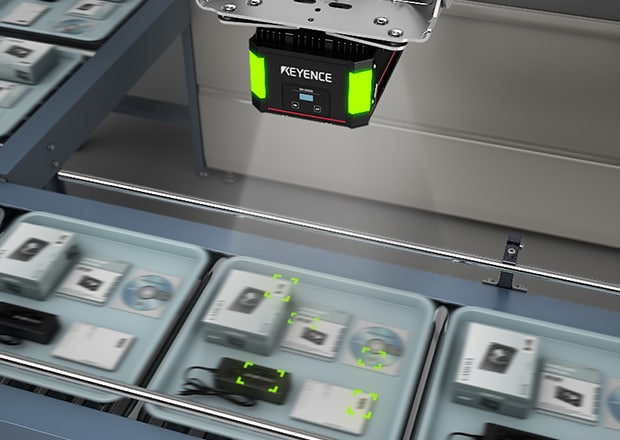

Batch-Lesevorgang für gemeinsam verpackte Produkte, Zubehör und sonstige Teile während des Transports
Häufig gestellte Fragen
Können KEYENCE Codeleser Codes direkt auf einem IC-Gehäuse lesen?
Ja. Die Modellreihe SR-X ist in der Lage, direkt auf einem IC-Gehäuse aufgebrachte Lasermarkierungen (DPM) auch bei kleinsten Zellgrößen zu erfassen. Das automatische Beleuchtungssystem und der integrierte Polarisationsfilter stellen sicher, dass auch auf schwarzen oder glänzenden IC-Oberflächen ein ausreichender Kontrast erzielt wird.
Ist der Einsatz von Codelesern in ESD-sensitiven Bereichen möglich?
Für ESD-sensible Fertigungsbereiche stehen auf Anfrage ESD-geschützte Ausführungen zur Verfügung. Sprechen Sie gerne unsere Produktexperten an, wir beraten Sie zur passenden Lösung.
