Was ist ein CO2-Laser?

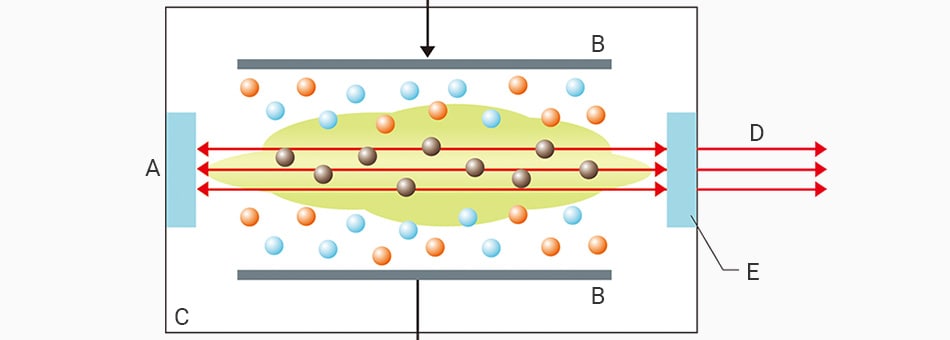

CO2-Laser nutzen CO2-Gas als Medium. Das Gas befindet sich in einer Röhre mit Elektroden für die elektrische Entladung. Durch die Entladung entsteht ein Plasma im Gas, welches das erzeugte Licht verstärkt, während es zwischen dem Totalreflexionsspiegel und dem Ausgangskoppler hin und her wandert. Schließlich wird das Licht als Laser ausgegeben.
CO2-Laserbeschrifter haben eine Wellenlänge, die 10-mal länger ist als die von herkömmlichen Fasersystemen. Sie sind ideal zur Kennzeichnung von Kunststoffen, Papier, Harzen, Holz, Gummi und transparenten Materialien wie Glas und PET.
Laserbearbeitung mit einem CO2-Laser: Schneidanwendungen
CO2-Laser bearbeiten Teile durch Wärme und eignen sich daher ideal für Schneidanwendungen. Sie werden häufig zum Schneiden von Löchern, Toren und zum Halbschneiden von Aufklebern verwendet.
Im Vergleich zu mechanischen Schneidwerkzeugen sind CO2-Laserbeschrifter voll automatisierbar, flexibel und nahezu wartungsfrei.

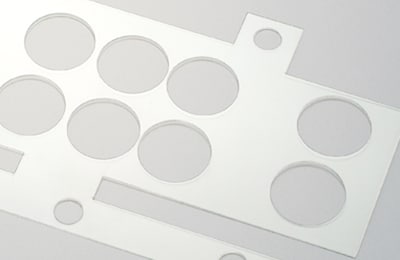

Folienschneiden und Lochdurchbrüche

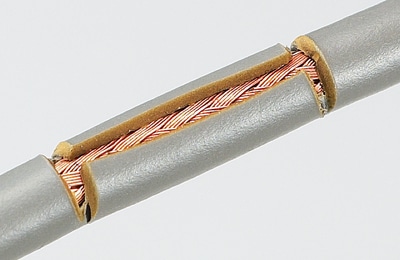

Schneiden von Ummantelungen

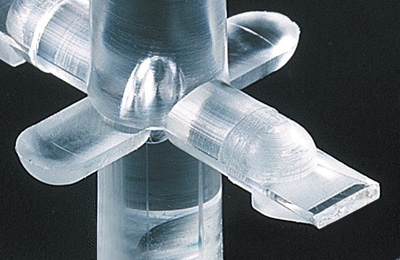

Entgraten
Laserbeschriftung mit einem CO2-Laser: Beschriftung von synthetischem Gummi
Synthetischer Kautschuk ist sehr hitze- und chemikalienbeständig. Einige Beschriftungsmethoden sind nicht intensiv genug, um ihn zu markieren. Die CO2-Laserbeschriftung kann jedoch Beschriftungen in synthetischem Gummi ätzen, da sie eine sehr hohe Wärmeabsorption aufweist.
CO2-Lasermarkierung von synthetischem Gummi:
- Wischerblätter
- Gummihandschuhe
- Autoreifen

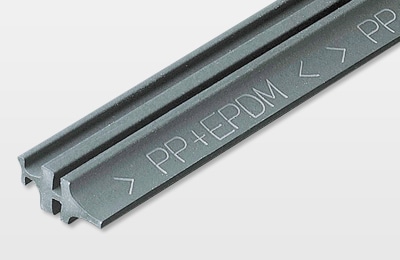

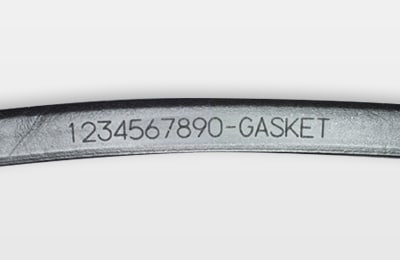

Gummidichtung - Scheinwerfer
Wischerblatt
Türverkleidung

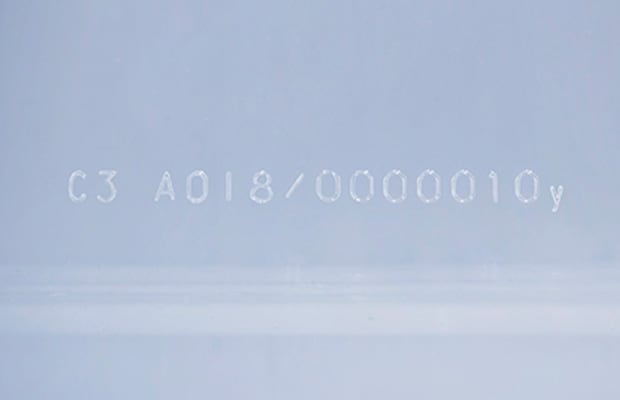

Laserbeschriftung mit einem CO2-Laser: Beschriftung von Glas

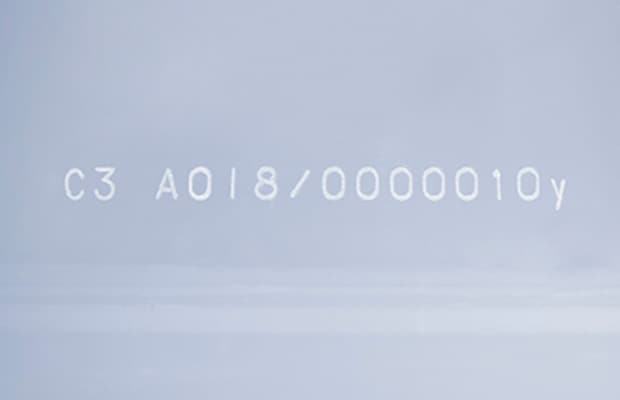

Glas ist hitzebeständig und transparent. Standard-Faserwellenlängensysteme können nicht mit Glas interagieren. Ein CO2-Laser ermöglicht jedoch einen nahtlosen Markierungsprozess. Der Laser erzeugt mit geringer Leistung sanfte Risse und Mikrobrüche, die weiße Markierungen oder Muster bilden.
CO2-Laserbeschriftung von Glasanwendungen:
- Fensterglas
- Flasche
- Gefäß

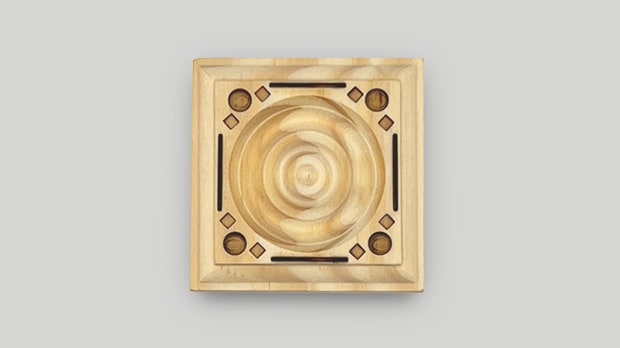

Laserbeschriftung mit einem CO2-Laser: Beschriftung auf Pappe/Holz
Die Verwendung eines CO2-Lasers für die Beschriftung auf Karton und Holz sorgt für eine permanente Beschriftung, ohne zu verwischen. Der CO2-Laser markiert Designs, Logos, Strichcodes oder Zeichen auf die Holz- oder Kartonoberfläche. Die CO2-Laserbeschriftung wird entweder für weiße oder dunkle Markierungen verwendet.
CO2-Laserbeschriftung auf Pappe/Holz:
- Kartonverpackung
- Holzschild
- Versandkarton

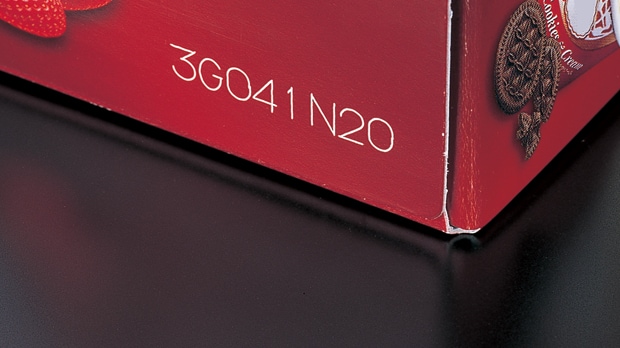

Kartons

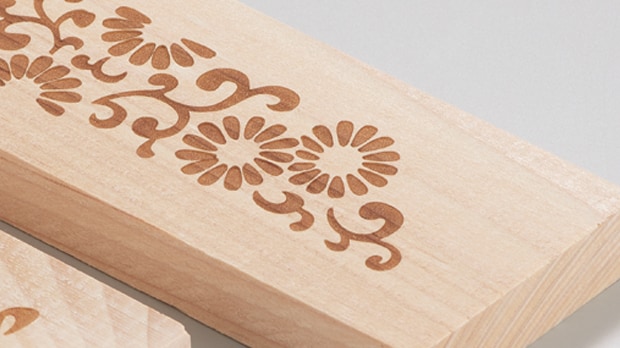

Designkennzeichnung
Ersatz für Holzetiketten

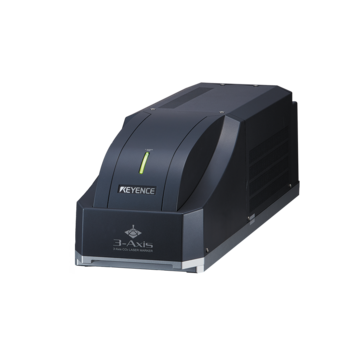

Produktübersicht der KEYENCE-Beschriftungslaser: Modellreihe ML-Z
Effiziente CO2-Beschriftung mit hoher Flexibilität CO2-Laser mit 3-Achsen-Steuerung Modellreihe ML-Z
Die 3-Achsen-Steuerung des CO2-Lasers der Modellreihe ML-Z gewährleistet eine verzerrungsfreie Markierung über das gesamte Markierfeld. Die Brennweite kann in einem Bereich von 42 mm eingestellt werden, was eine präzise Beschriftung von 3D-Teilformen ermöglicht und die Werkzeugkosten reduziert. Der ML-Z CO2-Laser markiert gleichmäßig auf Stufen-, Schräg-, Zylinder- und kreisförmigen Kegelformen. Auch CAD-Daten von Nicht-Standardformen können verwendet werden, um den Fokuspfad abzubilden und den Fokus beizubehalten.

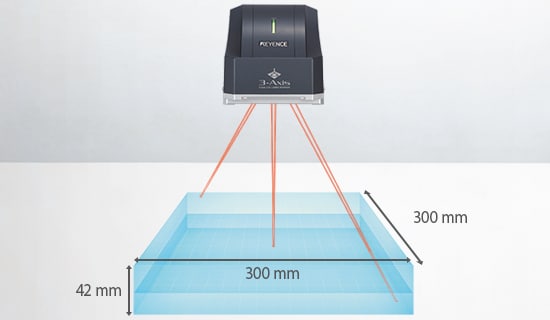

300 mm × 300 mm Beschriftungsfeld
Hochpräzise Beschriftung und Weiterverarbeitung ist in einem großen Bereich von 300 × 300 mm möglich. Dadurch wird die Produktionseffizienz bei der gleichzeitigen Bearbeitung einer Vielzahl von Produkten verbessert.
Veränderbare Lichtpunktgröße und Defokussierung
Die Modellreihe ML-Z ist im Gegensatz zu den KEYENCE-Vorgängermodellen in der Lage, dünne, dicke, flache oder tiefe Zeichen zu schreiben, ohne die Koordinaten oder Zeichengrößen zu verändern. Das bedeutet, dass die Modellreihe ML-Z einheitliche defokussierte Zeichen an jedem Punkt des Beschriftungsbereichs schreiben kann.

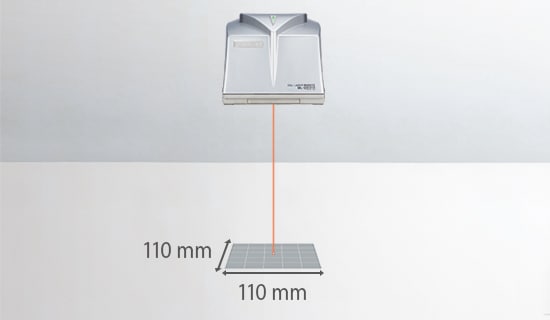

Herkömmlicher Laserbeschrifter
Bei den KEYENCE-Vorgängermodellen ist die Beschriftung auf einen festen Bereich beschränkt.
CO2-Laser Modellreihe ML-Z
Mit der Modellreihe ML-Z ist die hochwertige Beschriftung dank 3-Achsen-Steuerung über einen größeren Bereich möglich.
Das umfangreiche Sortiment bietet eine hohe Qualität und kürzere Taktzeiten
9,3 μm vs. 10,6 μm Wellenlänge
Die Wellenlänge des Lasers der Modellreihe ML-Z ist mit 10,6 μm sowie mit einer kürzeren Wellenlänge von 9,3 μm erhältlich, um den Wärmeabsorptionseigenschaften verschiedener Kunststoffe gerecht zu werden. Bei einer höheren Absorptionsrate des Kunststoffs ermöglicht diese kürzere Wellenlänge eine präzisere Beschriftung mit geringerer Gravur und weniger Aufquellen der Oberfläche.
Präzisionsmodell
Im Vergleich zum Standardmodell ist der Laserpunktdurchmesser kleiner, was eine noch feinere Beschriftung ermöglicht. Der kleinere Spotdurchmesser ermöglicht eine höhere Leistungsdichte, was wiederum eine effizientere Bearbeitung wie Schneiden und Bohren ermöglicht.
9,3 μm Kurzwellenlänge Modell
Vorgängermodell

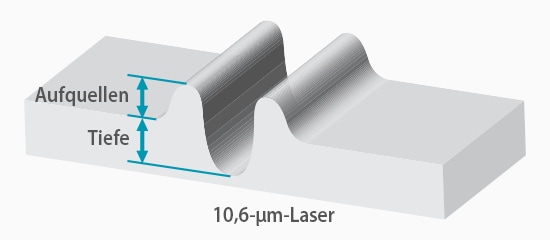

10,6 μm Laser
Tiefgravur mit großflächigen Beschädigungen
CO2-Laser Modellreihe ML-Z

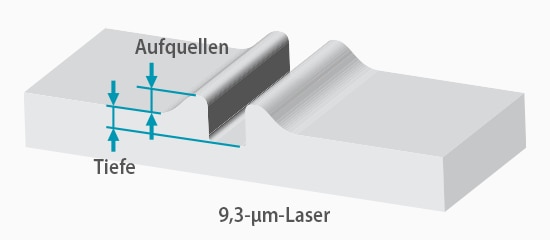

9,3 μm Laser
Scharfe, flache Gravur mit minimaler Beschädigung
Verhältnis zwischen Wellenlänge und Transmissionsgrad (PET)
Die Modellreihe ML-Z bietet Laser mit einer Wellenlänge von 10,6 μm sowie verkürzten 9,3 μm an, um den Wärmeabsorptionseigenschaften verschiedener Materialien besser gerecht zu werden. Die kürzere Wellenlänge ermöglicht eine präzisere Beschriftung mit flacherer Gravur und geringerer Oberflächenquellung aufgrund der höheren Absorptionsrate im Material.
Präzisionsmodell
Im Vergleich zu Standardmodellen ist der Durchmesser des Laserspots kleiner. Dadurch ist eine noch feinere Markierung möglich. Der kleinere Spotdurchmesser ermöglicht eine höhere Leistungsdichte. Dadurch wird eine effizientere Bearbeitung wie Schneiden und Bohren ermöglicht.

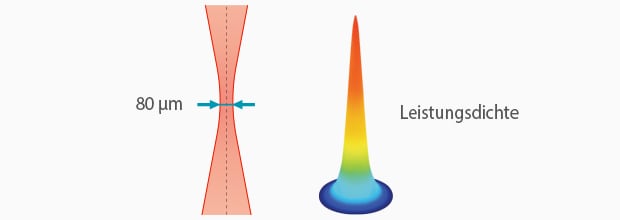

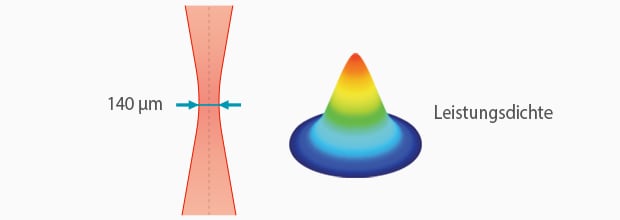

Vergleich von Laserpunktdurchmesser und Leistungsdichte
| Standard-Modus | Dünnstrahlmodus | |
|---|---|---|
|
Punktdurchmesser
|
Standard-Modus
140 μm
|
Dünnstrahlmodus
80 μm
|
|
Leistungsdichte
|
Standard mode
2,0 kW/mm2
|
Thin beam mode
6,0 kW/mm2
|
* Dies sind repräsentative Werte
Standardmodell
Präzisionsmodell
Modelle mit feinem Laserstrahl bieten eine größere Leistungsdichte mit einem geringeren Spotdurchmesser.
Integration des CO2-Lasers in Ihren Produktionsprozess
Verarbeiten Sie Keramik, Glas, Gummi oder Karton und sind auf der Suche nach einem effizienten und präzisen Markierungsverfahren, das herkömmliche Faserlaser nicht bieten können? Dann testen Sie den CO2-Laser der Modellreihe ML-Z von KEYENCE für Ihre Laserbearbeitungs- und Laserbeschriftungsanwendungen.
Unser Expertenteam bietet Ihnen eine kostenfreie Produktdemo, ein Testgerät und After-Sales-Support an. Nehmen Sie noch heute Kontakt mit uns auf.
