Beschriftungslaser bei der Lithium-Ionen Batterie Herstellung

Die Nachfrage nach Fahrzeugbatterien steigt. Hybridfahrzeuge (HV), Plug-in-Hybridfahrzeuge (PHV) und Elektrofahrzeuge (EV) verzeichnen eine wachsende Popularität und mobile Ladestationen haben sich ins Stadtbild integriert. Laserbeschriftung und -bearbeitung spielen in der Fertigung von Batterien eine wichtige Rolle- und zwar sowohl in der eigentlichen Fertigung als auch im Qualitätsmanagement, wenn es um die Rückverfolgbarkeit einzelner Bauteile geht.

2D Code Beschriftung auf Kathoden- und Anodenfolie

Nach der Aufnahme der aktiven Masse (z. B. Lithium-Kobaltoxid, Lithium-Manganat-Oxid oder Lithium-Eisen-Phosphat) werden Kathoden- und Anodenfolien gepresst und anschließend geschnitten. Laserbeschrifter beschriften dann diese Folien entsprechend den Prüfergebnissen (Daten über Dicke, Fehler usw.).

Beschädigungsfreie Beschriftung

Faserlaser verursachen typischerweise Hitzeeinwirkungen und erzeugen Partikel bei der Beschriftung von Folien, was Probleme bei der Produktion verursachen kann. Die Modellreihen MD-U und MD-X von KEYENCE vermindern diese Wärmeeinwirkung und sorgen für eine beschädigungsfreie Beschriftung, selbst auf Elektroden. Der UV-Laser MD-U mildert die Hitze durch Verwendung einer hohen Wellenlänge (355 nm), während der Hybridlaser MD-X aufgrund seiner hohen Spitzenleistung und kurzen Pulsdauer mögliche Beschädigungen verringert.

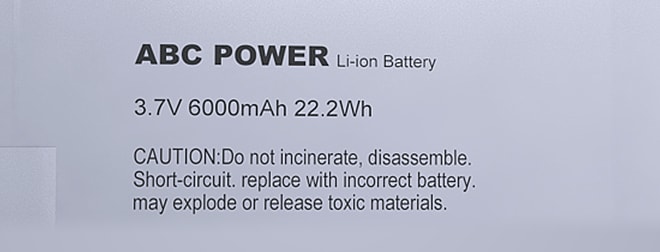

Beschriftung auf Batteriegehäuse

Für ein länderübergreifend angepasstes Rückverfolgbarkeitsmanagement, werden auf den Batteriedeckeln 2D-Codes mit Herstellerinformationen aufgebracht.

3-Achsen Steuerung

Mit der 3-Achsen Steuerung können die Beschriftungslaser MD-X und MD-U ihre Brennweiten über einen Bereich von insgesamt 42 mm einstellen. Als Ergebnis kann jeder Beschriftungslaser flache Oberflächen und 3D-Formen (z. B. Zylinder) beschriften.

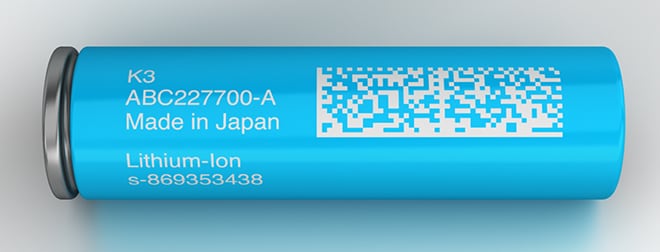

Beschriftung auf einer zylindrischen Oberfläche

Reinigung der Oberfläche von Anschlüssen

Für eine bessere Haftung der Oberflächen werden diese mittels Beschriftungslaser gereinigt.

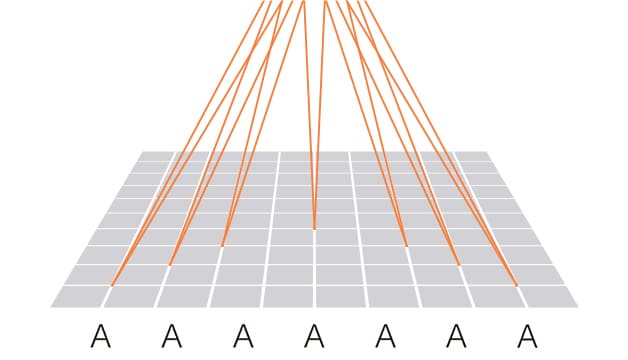

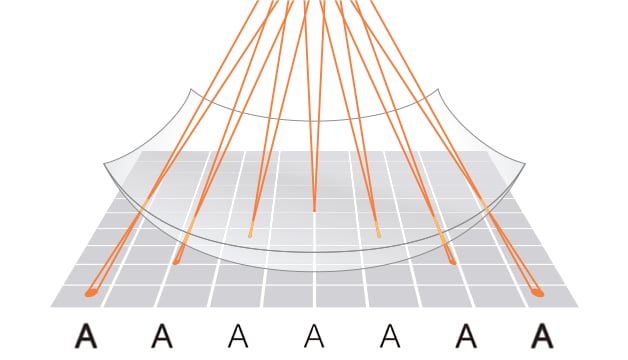

3-Achsen Steuerung für eine große Flächenabdeckung

Die 3-Achsen Steuerung hält den Laserstrahl über die gesamte Beschriftungsfläche im Fokus. Eine gleichmäßige Beschriftung kann über einen großen Beschriftungsbereich stattfinden.
