Polarisierte Beleuchtung

Wichtige Punkte im Überblick

Polarisationsfilter blockieren spiegelnde Reflexionen, indem sie bestimmte Schwingungsrichtungen ausschließen.
Spiegelnd reflektiertes Licht behält Polarisation; diffuse Reflexion verliert sie — dies ermöglicht Separation.
Einstellbare Polarisationsrichtung kann zur Glanzminimierung genutzt werden.
Polarisierte Beleuchtung verbessert Kontrast und Sichtbarkeit bei Oberflächeninspektionen (z. B. laminiertem Papier).

Optische Beleuchtungstechnik – Durchlicht- und Polarisationsbeleuchtung

Ein Polarisationsfilter ist ein orientierter Kristall, der nur das Licht durchlässt, das in einer festgelegten Richtung verläuft. Polarisationslicht behält seine Polarisation bei diffuser Reflexion nicht bei. Wenn jedoch polarisiertes Licht spiegelnd reflektiert wird, bleibt seine Polarisation erhalten. Auf Basis dieses Prinzips ist es möglich, ein Polarisationsfilter mit einstellbarer Orientierung zu verwenden, um spiegelnd reflektiertes Licht zu entfernen.

Schematische Darstellung eines Polarisationsfilters

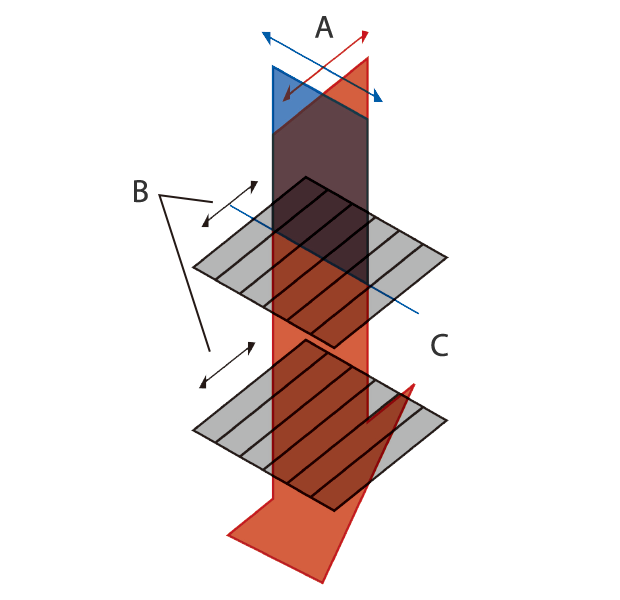

Das Licht, das in der gleichen Richtung wie der Kristall verläuft, wird durch den Filter hindurchgelassen. A: Licht B: Durchlassrichtung C: Polarisationsfilter

Das Licht, das in der gleichen Richtung wie der Kristall verläuft, wird durch den Filter hindurchgelassen.
A: Licht
B: Durchlassrichtung
C: Polarisationsfilter

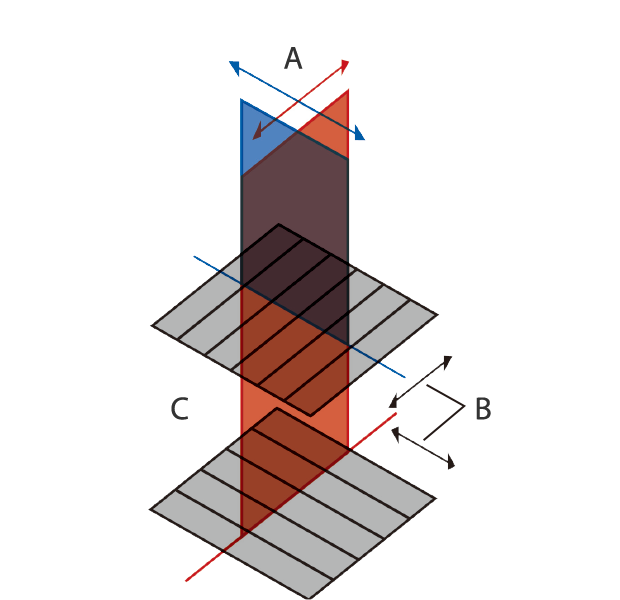

Das Licht, das in einer anderen Richtung als der Kristall verläuft, kann den Filter nicht durchdringen.
