Wichtige Punkte im Überblick

HDR (16-Bit) liefert 65.536 Graustufen und erhöht Farbtiefe und Detailauflösung.
Das Digitalmikroskop VHX variiert Belichtungszeiten, kombiniert mehrere Aufnahmen und eliminiert Über-/Unterbelichtung.
REMAX V-Grafiksystem verarbeitet 16-Bit-RGB in Echtzeit für Live-Betrachtung und Bildoptimierung.
Vorteile: optimierte Darstellung reflektierender, kontrastarmer und transparenter Proben sowie reale Farbwiedergabe.

HDR-Funktion (Hoher Dynamikumfang)

Mit dem Digitalmikroskop VHX von KEYENCE lassen sich Aufnahmen mit 16-Bit bzw. 65.536 Stufen der Farbabstufung erstellen.
Dies führt zu Bildern mit 256-mal mehr Farbinformationen als 8-Bit-Bilder und erhöht die Anzahl der darstellbaren Farben um mehr als das 16-Millionenfache. Diese Daten werden anschließend vom Digitalmikroskop VHX verarbeitet. Das Mikroskop optimiert Farbe, Helligkeit, Kontrast und Textur und erzeugt daraus eine Aufnahme, die für das beobachtete Objekt am besten geeignet ist. Selbst herausfordernde Objekte, die stark reflektieren oder kontrastarm sind, können so mit hoher Detailgenauigkeit dargestellt werden.

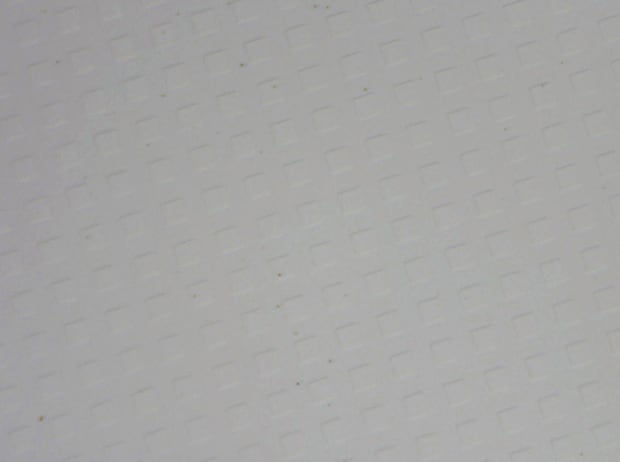

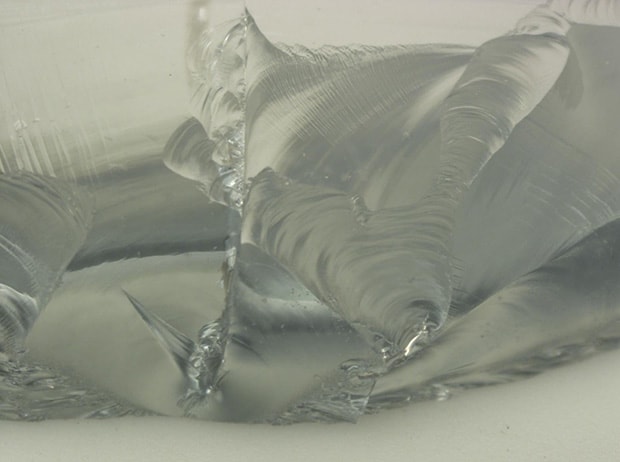

Herkömmliches 8-Bit-Farbbild

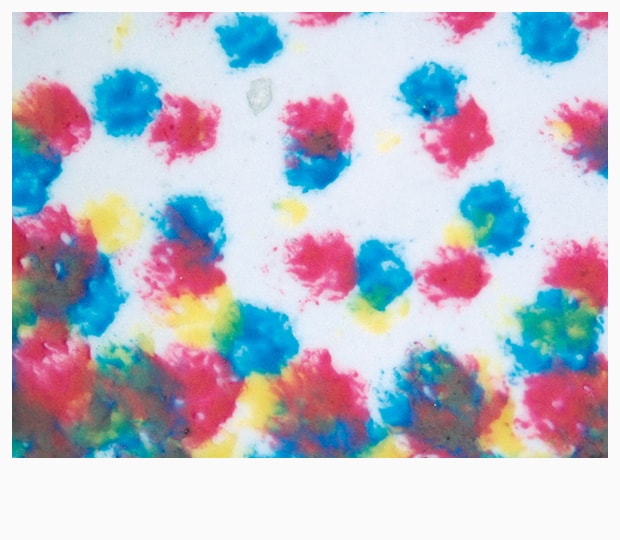

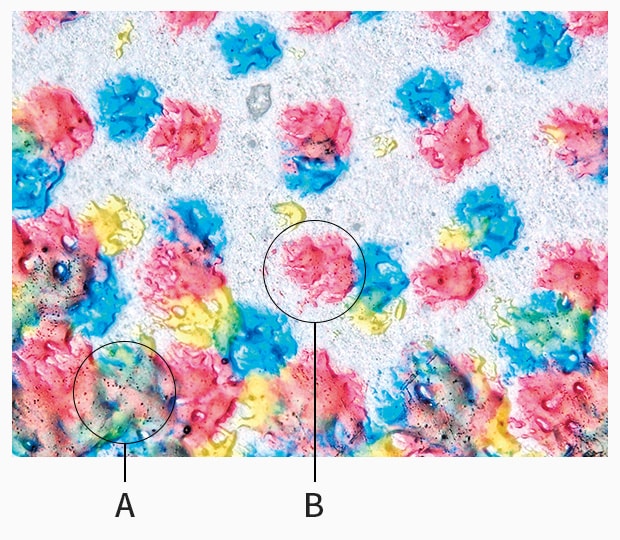

A: Lebendige Farbdarstellung der Tinte B: Detaillreiche Darstellung der Oberflächentextur

A: Lebendige Farbdarstellung der Tinte
B: Detaillreiche Darstellung der Oberflächentextur

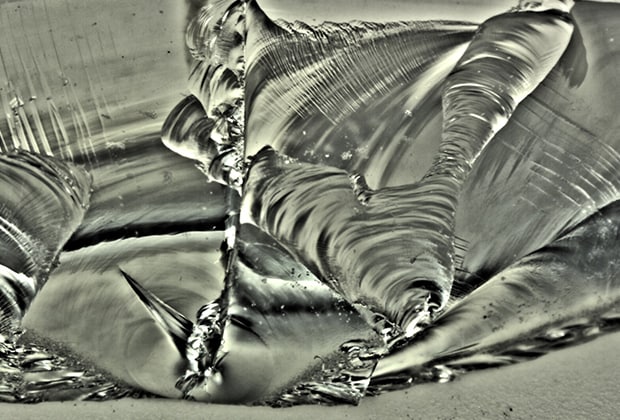

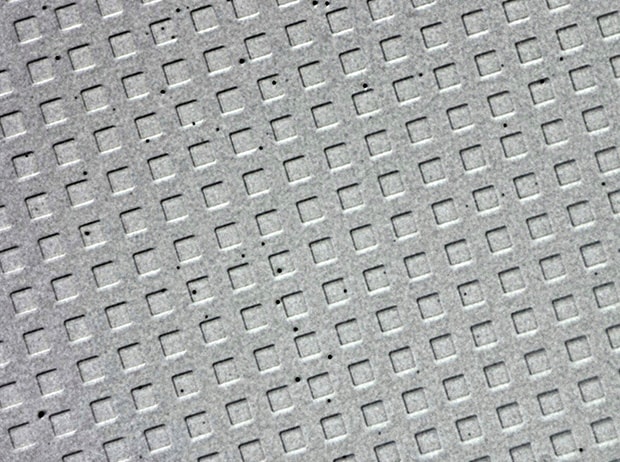

HDR [16-Bit]

Erfassung von 16-Bit-HDR-Daten

Um ein 16-Bit-Bild zu erfassen, variiert die Kamera die Belichtungszeit und nimmt mehrere Bilder bei unterschiedlichen Helligkeitsstufen auf. Obwohl jedem Bild 16-Bit an Informationen zugeordnet sind, können zu einem bestimmten Zeitpunkt nur 8-Bit angezeigt werden. Der Benutzer kann festlegen, welche 8-Bit der Informationen angezeigt werden sollen, sodass das entsprechende Merkmal oder Detail klar sichtbar ist.

8-Bit (256 Graustufen)

Abstufungen, die mit einer einzelnen Belichtungszeit erzielt werden

Abstufungen, die mit einer einzelnen Belichtungszeit erzielt werden
Probleme:
・Der enge Helligkeitsbereich führt zu Bildbereichen mit Blendung und dunklen Stellen (über- bzw. unterbelichtete Pixel).
・Feine Kontraste können nicht dargestellt werden.
・Farben wirken weniger lebendig, und ähnliche Farbtöne sind schwer voneinander zu unterscheiden.

16-Bit (65.536 Graustufen) – HDR-Funktion

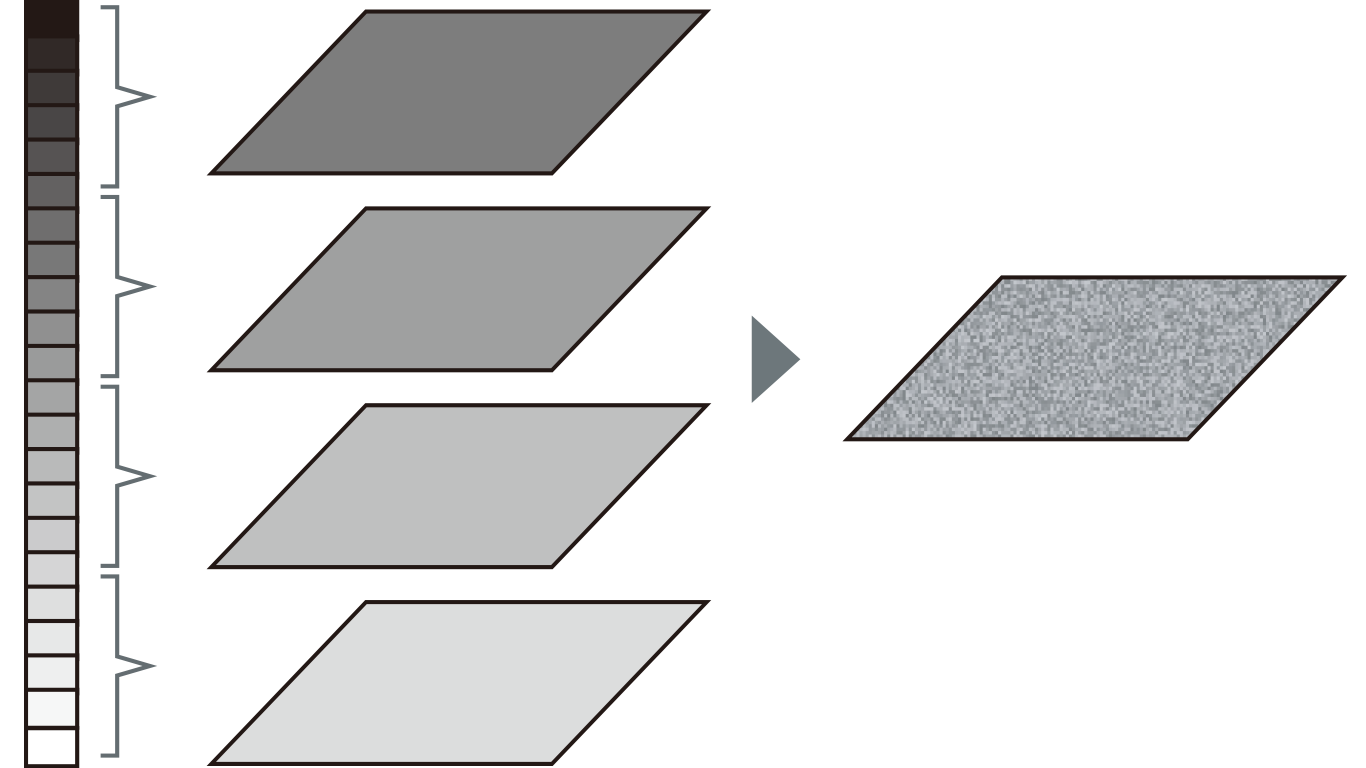

Abstufungen, die mit mehreren Belichtungszeiten erzielt werden

Abstufungen, die mit mehreren Belichtungszeiten erzielt werden
Lösungen:
・Ein breiter Helligkeitsbereich beseitigt Blendung und unterbelichtete Bereiche.
・Feine Oberflächenmerkmale werden mit deutlichem Kontrast sichtbar.
・Die echte Farbwiedergabe mit subtilen Variationen kann wiedergegeben werden.

Hochleistungs-Grafiksystem von KEYENCE

Die Modellreihe VHX verfügt über das KEYENCE-eigene fortschrittliche Grafiksystem REMAX V. Dieses ist in der Lage RGB-Komponenten mit 16-Bit-Abstufung darzustellen, selbst während der Betrachtung im Live-Modus.
Dieses Grafiksystem wurde speziell entwickelt, um die Leistungsfähigkeit der VHX-Funktionen zu maximieren – Geschwindigkeit, Auflösung, naturgetreue Farbwiedergabe und Bedienkomfort.

Vorteile von HDR

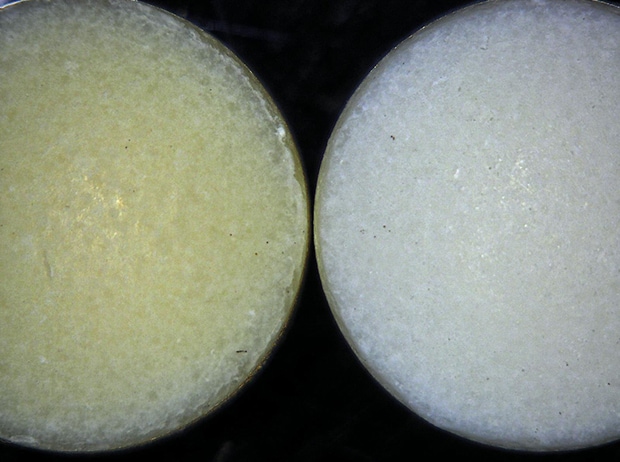

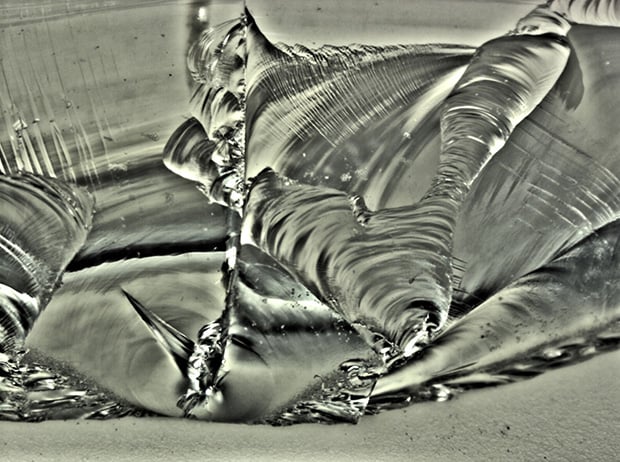

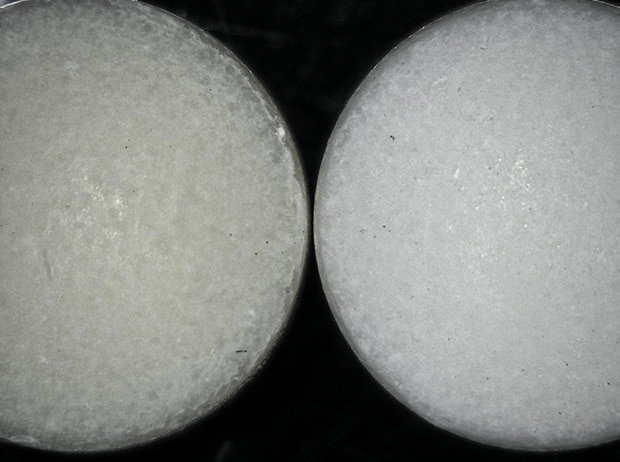

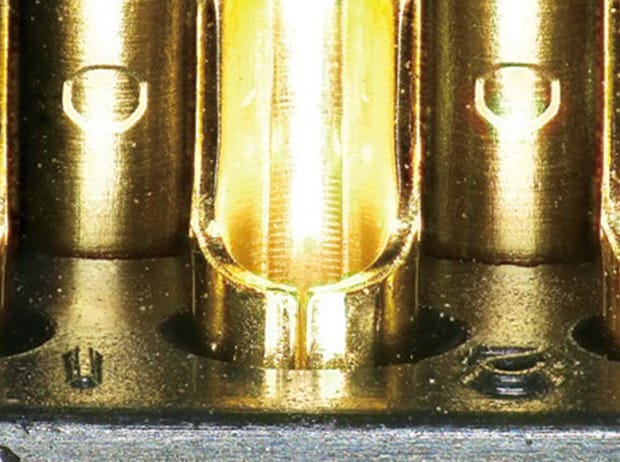

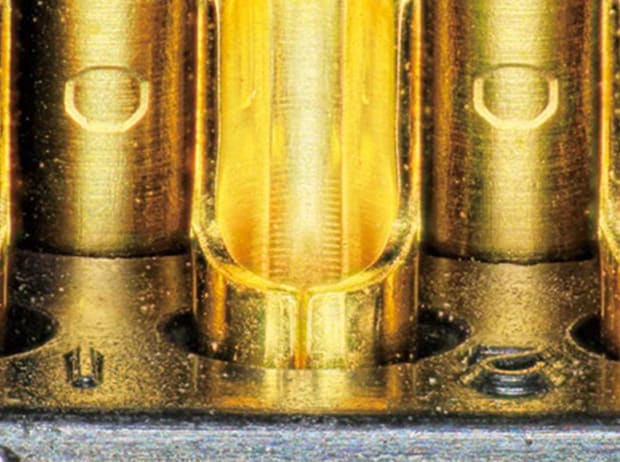

Dank der Verwendung von HDR kann das gesamte Objekt nun mit gleichmäßiger Beleuchtung betrachtet werden – von dunklen Vertiefungen bis hin zu stark blendenden Bereichen.
