Industrielle Tintenstrahldrucker
Warum großer Arbeitsabstand für hochwertigen Kartondruck wichtig ist
Wichtige Punkte im Überblick
- Großer Arbeitsabstand (15 mm) verringert verschwommene Drucke und Fehlausrichtung.
- 15 mm Arbeitsabstand reduziert Spritzer und Druckkopf-Kollisionen, dadurch sinkt Aufwand für Reinigung und Teilewechsel.
- 360 DPI plus Düsen-Redundanz erhalten die Lesbarkeit und Scannbarkeit von Barcodes, selbst wenn einzelne Düsen verstopfen.
- Größerer Abstand erleichtert Nachrüstungen und schnellere Integration in Linien, weil keine sehr präzise Halterung nötig ist.
Case-Codierer bringen Tinte sauber auf eine Kiste auf, ohne Verschmieren, Streifen oder fehlende Daten.
In der Praxis sind Produktionslinien allerdings selten perfekt. Kisten haben unterschiedliche Höhen, Abstände stimmen nicht genau und Kartonlaschen sind nicht immer flach.
Der Arbeitsabstand — der Raum zwischen Druckkopf und Kiste — entscheidet, ob der Druck sauber gelingt oder zu einem Wartungsproblem wird.
Großer Arbeitsabstand gibt den nötigen Spielraum, damit Codierung funktioniert, auch wenn die Bedingungen nicht ideal sind.

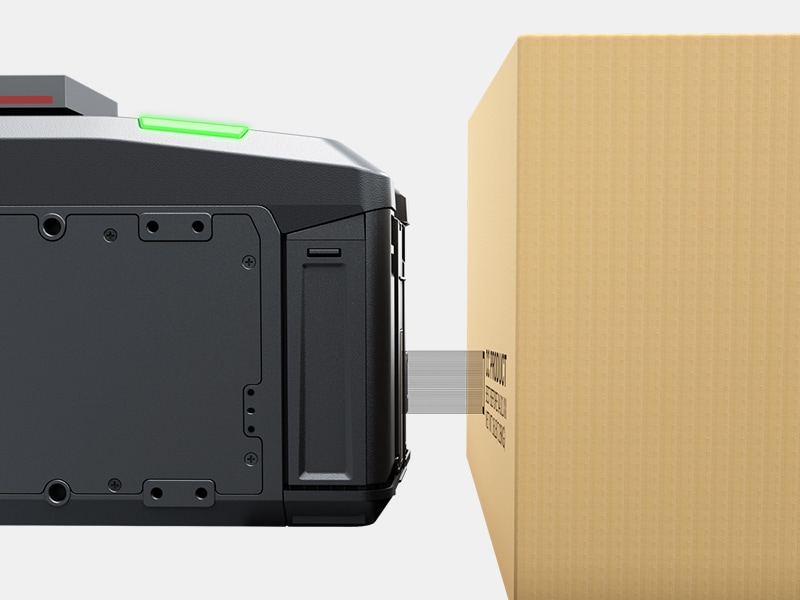

KEYENCE hat die Modellreihe CC-1000 nach diesem Prinzip entwickelt. Mit einem Arbeitsabstand von 15 mm druckt das System hochauflösende Markierungen auf Wellpappe, ohne perfekt positionierte Kartons zu benötigen.
Dieser Abstand wirkt nicht nur als Komfort, er bietet Schutz vor Spritzern, schützt den Druckkopf und schafft eine Pufferzone für alltägliche Störungen.
Was bedeutet der Arbeitsabstand beim Case-Coding?
Der Arbeitsabstand beeinflusst direkt, wie zuverlässig ein Drucker Tinte auf bewegte Oberflächen aufbringt. Für präzises Codieren ist Zuverlässigkeit wichtiger, als viele denken. Übliche Hochauflösungs-Drucker können oft nur 2–3 mm vom Karton entfernt arbeiten.
Diese Fehlerreserve ist sofort weg, wenn eine Kiste leicht gewölbt, ungleich gestapelt ist oder auf der Linie verrutscht. Je größer der Arbeitsabstand, desto mehr reale Toleranz kann das System verkraften.
Die Modellreihe CC-1000 von KEYENCE druckt auf bis zu 15 mm Entfernung — etwa fünfmal weiter als herkömmliche Case-Codierer.
Dieser größere Abstand eröffnet mehr Installationsmöglichkeiten. Er macht spezielle Halterungen, starre Schienen oder ständige Ausrichtung überflüssig.
Weil der Druckkopf weit von der Kartonfläche entfernt montiert werden kann, ist er beim Handling und bei der Palettierung weniger gefährdet.
Das führt außerdem zu schnellerer Integration: Linien lassen sich nachrüsten oder umkonfigurieren, ohne bei jeder Änderung der Kartonmaße alles umbauen zu müssen.
Vorgängermodelle (kurzer Arbeitsabstand)

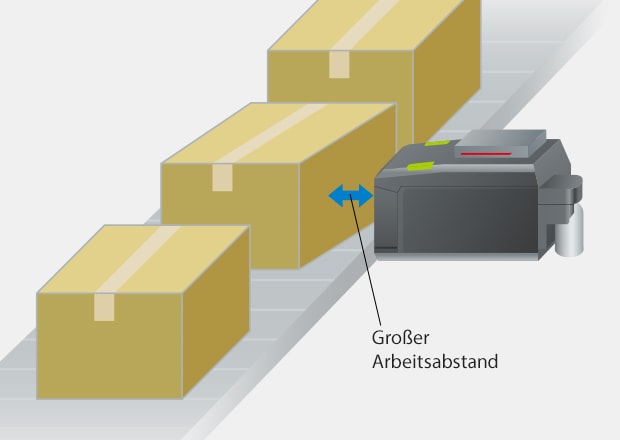

Modellreihe CC-1000 (großer Arbeitsabstand)
Probleme bei Kurzdistanz-Druck
Verschwommene Codes
Kurzdistanz-Drucker brauchen eine fast perfekte Produktionsumgebung. Viele Geräte, die für Nahbereich ausgelegt sind, gehen davon aus, dass jede Kiste eine flache Oberfläche hat, der Abstand immer gleich ist und keine Schräglage vorkommt.
In der Praxis reichen schon wenige Millimeter Abweichung, um verschwommene Drucke, fehlende Zeichen oder spritzende Tinte zu verursachen.
Tintenspritzer (Splashback) und Düsenverstopfung
Bei zu kurzem Abstand kann Tinte von unebenen oder glänzenden Oberflächen zurückprallen und in den Druckkopf gelangen. Diese setzt sich um die Düse fest und führt mit der Zeit zu teilweisen Verstopfungen.
Tintenfeinpartikel im Gehäuse beschleunigen das Verstopfen und verschlechtern die Gleichmäßigkeit aller folgenden Drucke.
Mechanischer Verschleiß
Kleine Stöße durch unregelmäßige Kartonkanten — oft so gering, dass man sie kaum bemerkt — können die Ausrichtung des Druckkopfs leicht verschieben. Diese Verschiebungen summieren sich und führen zu Druckversatz, besonders bei breiten Zeichen oder Barcodes.
Die Folge: mehr Stillstand, häufigeres manuelles Reinigen und höhere Ersatzteilkosten. ‚
Manche Betriebe führen sogar feste Reinigungspläne, nur um Kurzdistanz-Drucker zuverlässig am Laufen zu halten.
Wie großer Arbeitsabstand Splashback und Kollisionen verhindert
- Sauberes Auftragen der Tinte
Größerer Arbeitsabstand reduziert Splashback, weil die Tintentropfen genug Strecke haben, um sauber auf der Oberfläche zu landen. Der Druckkopf steht weit genug entfernt, sodass zurückprallende Tintentropfen ihn nicht erreichen. So bleibt die Druckqualität auch bei nicht vollkommen flachen Kisten stabil. - Weniger Kollisionen und längere Lebensdauer
Mehr Abstand zwischen Kiste und Hardware verringert die Wahrscheinlichkeit von Zusammenstößen. Durch gewölbte Kartons oder leichte Bewegungen des Förderbands kommt es seltener zu Druckkopf-Kollisionen.
Diese Pufferzone schützt den Druckkopf, reduziert Notfallreinigungen und senkt die Zahl der Ersatzteilwechsel während einer Schicht. - Mehr Robustheit im Betrieb

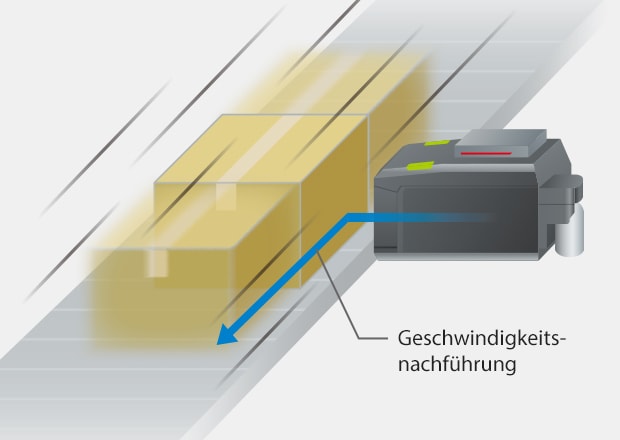

Bei der Modellreihe CC-1000 wird der große Arbeitsabstand mit einer Multisensoreinheit kombiniert, die die Kistenposition erkennen und das Druck-Timing in Echtzeit anpassen.
Das sorgt nicht nur für saubereren Druck, es macht das System widerstandsfähig. Selbst wenn Kistenhöhe oder Ausrichtung schwanken, bleibt die Druckqualität stabil und gleichmäßig.
Früherkennung von Qualitätsverlusten für vorausschauende Wartung
Die Platzierung der Tinte ist genauso wichtig wie der Abstand. Hohe DPI sorgt für schärfere Zeichenkanten, besseren Kontrast und bessere Scannbarkeit. Sie verbessert auch die Fehlertoleranz.
- Bei 360 DPI nutzt der CC-1000 mehr Düsen als ältere 180- oder 200-DPI-Systeme.
- Verstopfen einige Düsen, übernehmen die übrigen Düsen die Arbeit weiter.
- Der Text bleibt lesbar und Barcodes bleiben scannbar.

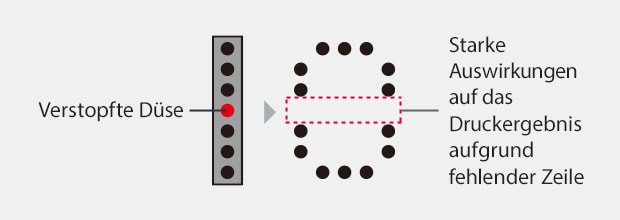

Vorgängermodelle (niedrige Auflösung)

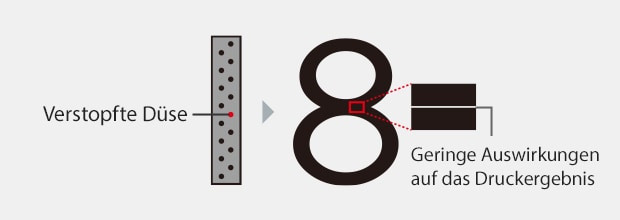

Modellreihe CC-1000 (hochauflösend)
Ältere Case-Codierer haben diese Redundanz nicht. Eine einzelne verstopfte Düse in einem Niedrig-DPI-Druckkopf kann Lücken, Unterbrechungen oder Schmierstellen erzeugen, besonders bei alphanumerischen Codes oder serialisierten Daten.
Auf Hochgeschwindigkeitslinien werden solche Fehler nicht immer bemerkt, bevor die Kartons weiterlaufen.
Mehr DPI bedeutet auch mehr Details. Das ist wichtig beim Drucken von Logos, QR-Codes oder Produkt-IDs, die maschinenlesbar bleiben müssen. Ob beim Scannen im Verteilzentrum oder bei der Bestandsprüfung, die höhere Schärfe verringert Lesefehler und Rücksendungen.
Warum zuverlässiges Drucken weniger Abfall und höhere Effizienz bedeutet
Fehlerhafte Codes verlangsamen alles: Nacharbeit, zusätzliche Prüfungen und oft Umlagerung sind nötig. Manchmal führen sie zu Verstößen gegen Vorschriften oder zu Rückforderungen von Kunden. Jeder schlechte Druck verursacht versteckte Kosten.
Druck mit großem Arbeitsabstand hilft, solche Vorfälle zu verhindern, bevor sie entstehen. Weniger Tintenspritzer bedeuten saubere Köpfe, gleichmäßigeren Tintenfluss und bessere Langzeit-Ergebnisse. Weniger Kontakt mit dem Druckkopf führt zu weniger Ausrichtungsproblemen, weniger Kalibrier-Drift und weniger Serviceeinsätzen.
Im Laufe der Zeit summiert sich diese Zuverlässigkeit: weniger Nacharbeit und weniger ausgeschlossene Kartons. Keine Paletten-Sperren wegen fehlgeschlagener Code-Prüfungen; Ausfallzeiten sinken, Durchsatz steigt und Bediener können sich aufs Drucken konzentrieren statt auf Fehlersuche.

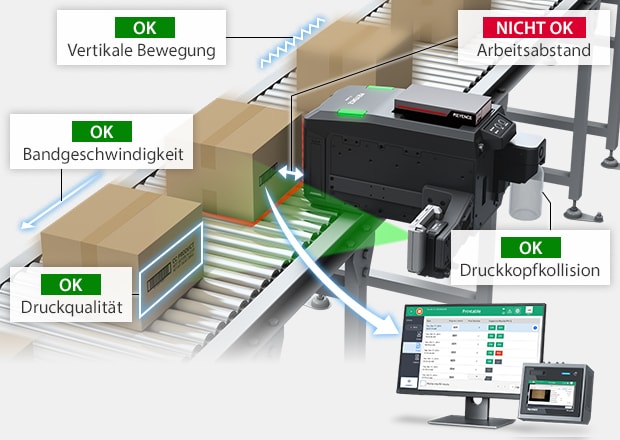

Betriebszustand visualisieren
*Beispiel mit Multi-Sensor-Einheit
Für Betriebe mit kurzen Produktionsläufen oder häufigen Umstellungen ist Konsistenz wichtiger als reine Geschwindigkeit. Der Druck mit großem Arbeitsabstand und die Düsen-Redundanz der Modellreihe CC-1000 liefern diese Konsistenz — unabhängig davon, wie oft Materialien, Größen oder Layouts wechseln.
Die entscheidende Rolle des Arbeitsabstands beim industriellen Kartondruck
Es gibt viele Case-Codierer, die auf dem Papier gut funktionieren. Aber der Arbeitsabstand trennt die Drucker, die in Industrieumgebungen bestehen, von denen, die das nicht tun.
Er sorgt dafür, dass ein Codierer stabil bleibt, auch bei Schichtwechseln, SKU-Wechseln oder ungleichmäßiger Verpackung.
Die Modellreihe CC-1000 von KEYENCE bietet nicht nur mehr Abstand. Sie kombiniert diesen Abstand mit hochauflösenden Drucken, intelligenter Erkennung und selbstanpassender Düsensteuerung. Dadurch läuft sie mit weniger Unterbrechungen und erfüllt gleichzeitig die Anforderungen an Druckqualität in heutigen Lieferketten.
Für Betriebe, die täglich Tausende Kartons mit verschiedenen Materialien und Einstellungen kennzeichnen, ist ein großer Arbeitsabstand kein Luxus. Er ist die einzige Möglichkeit, den Durchlauf aufrechtzuerhalten.
Erfahren Sie, wie die Modellreihe CC-1000 Verstopfungen und Verschleiß durch Druck mit großem Arbeitsabstand reduziert, den Druckkopf schützt und die Linie ohne Unterbrechungen am Laufen hält.
FAQs
Was verursacht Splashback beim Kartondruck?
Tintenspritzer entstehen, wenn Tinte zu dicht an der Oberfläche aufgetragen wird, besonders bei unebenen oder beschichteten Kartons. Tropfen können zurück in den Druckkopf springen und mit der Zeit Verstopfungen verursachen.
Beeinflusst der Arbeitsabstand die Tintengüte?
Der Abstand ändert die Tinte selbst nicht. Ein größerer Arbeitsabstand sorgt aber für gleichmäßigere Ergebnisse, weil weniger Nebel entsteht, Ablagerungen vermieden werden und die Tinte sauberer auf dem Material landet.
Welche Rolle spielt DPI für die Druckschärfe?
DPI bestimmt, wie genau die Tinte gesetzt wird. Höhere DPI ergibt schärfere Kanten, klarere Barcodes und mehr Toleranz gegenüber kleinen Düsenverstopfungen.
Ist Langdistanz-Druck für alle Kartongrößen und Materialien geeignet?
Ja. Langdistanz-Systeme gleichen Unterschiede in Kartonhöhe, Form und Oberflächenstruktur aus und sind besonders nützlich bei häufigen Umstellungen oder weniger gleichförmigen Verpackungen.
