Industrielle Tintenstrahldrucker
Druck von Seriennummern auf extrudierten Kunststoffen wie Draht, Kabel und Rohrleitungen
Wichtige Punkte im Überblick
- CIJ-Drucker (MK-G) ermöglichen dauerhafte, kontraststarke Serien- und Chargencodes auf Extrusionen.
- EN 50334 / DIN EN 60445: lesbare, dauerhafte Kennzeichnung mit starkem Kontrast ist normpflichtig.
- MK-G kombiniert hohe Taktrate, variable Zeichenhöhen (1–12 mm) und automatische Partikel-/Reinigungskontrollen.
- Smart Dock, schnell wechselbare Keramikdüse und Bruchpunktüberwachung minimieren Ausfallzeiten.

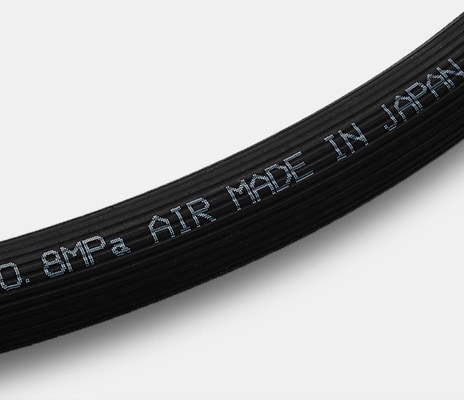

Mit CIJ-Tintenstrahldruckern lassen sich Seriennummern, Chargencodes und weitere Kennzeichnungen zuverlässig und dauerhaft auf extrudierte Kunststoffprodukte wie Drähte, Kabel und Rohre aufbringen.
Die berührungslose Drucktechnologie ist besonders geeignet für flexible, bewegte oder schwer zugängliche Oberflächen und liefert kontraststarke Markierungen ohne Wärme, mechanische Belastung oder Nachbearbeitung.
Extrusionsmaterialien und -geometrien variieren stark. Von dünnen Leitern bis zu großen Rohrprofilen, und verlangen unterschiedliche Schriftgrößen, Positionen und Lesbarkeitsanforderungen entlang der Produktlänge. Während einige Anwendungen extrem hohe Liniengeschwindigkeiten erfordern, benötigen andere größere, informationsreiche Druckinhalte.
Der industrielle Tintenstrahldrucker der Modellreihe MK-G von KEYENCE verbindet hohe Druckgeschwindigkeit mit feiner Auflösung und variablen Inhalten, sodass Produktionsrate und Lesbarkeit nicht länger im Widerspruch stehen.
Continuous-Inkjet-Drucker (CIJ) können potenziell die Hauptanforderungen an extrudierten Kunststoffen erfüllen, bringen jedoch traditionell Nachteile mit sich.

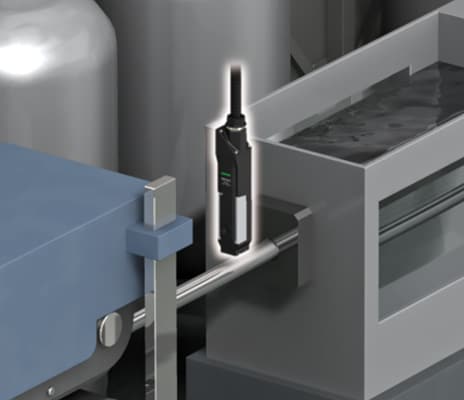

Bei Hochgeschwindigkeitsanwendungen wie dem Druck auf Draht und Kabel sind herkömmliche CIJ-Systeme häufig durch regelmäßige Wartung und Ausfallzeiten eingeschränkt.

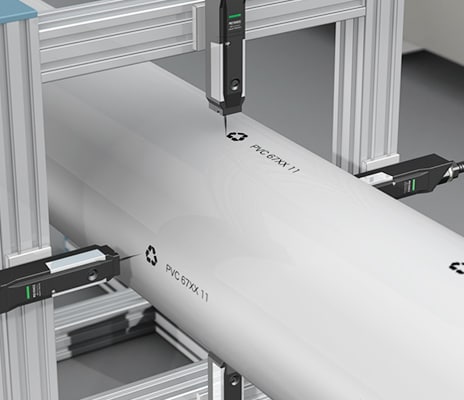

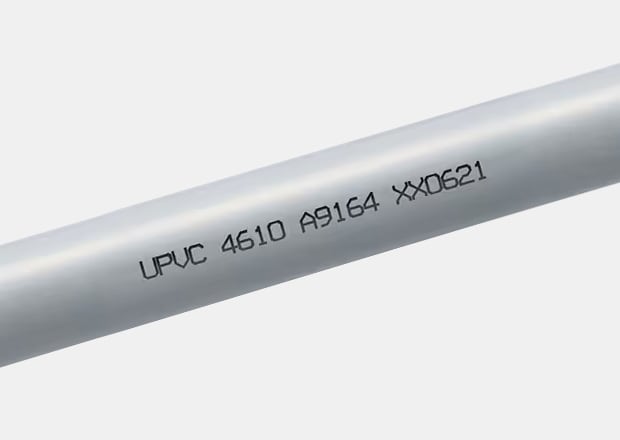

Gleichzeitig wird die hohe Druckqualität für Logos und Serialisierungen auf Rohrleitungen oft durch ähnliche Probleme beeinträchtigt. Schlechte oder unvollständige Inkjet-Codes führen häufig zu Ausschuss oder Nacharbeit. Ob durch Stillstand oder Ausschuss, selbst industrielle CIJ-Drucker wirken sich negativ auf die Gewinnmargen von Herstellern extrudierter Kunststoffprodukte aus.
Hier kommt der KEYENCE MK-G ins Spiel – ein technologischer Durchbruch im Bereich Continuous-Inkjet-Druck.
Er bietet zuverlässige und gleichbleibend hochwertige Hochgeschwindigkeitsdrucke auf allen Arten von Extrusionen.
Normen für extrudierter Kunststoffe
Für die Kennzeichnung extrudierter Kunststoffe wie etwa Drähte, Kabel und Rohre, gilt die europäische Norm EN 50334, die Anforderungen an die lesbare und dauerhafte Beschriftung einzelner Adern und Kerne per Aufdruck festlegt. Diese Norm verlangt eindeutige, dauerhaft lesbare Inschriften direkt auf der Isolierung, damit Mehrkernkabel sicher identifiziert und installiert werden können.
Die praktische Herausforderung liegt darin, diese Normanforderungen unter realen Produktionsbedingungen zu erfüllen: Extrusionslinien arbeiten mit sehr hohen Geschwindigkeiten, die Oberflächen sind unterschiedlich (Farben, Reflexionsgrade, Rauheit) und die Formate reichen von feinen Aderkennzeichnungen bis zu großen Rohrbeschriftungen.
Außerdem schreibt z. B. die Norm DIN EN 60445 vor, dass alphanumerische Kennzeichnungen immer einen starken Kontrast zur Isolierung haben müssen und dauerhaft ausgeführt sein sollen. Was auf schwarzem oder glänzendem Material ohne geeignete Tinte und Drucktechnik schwer zu erreichen ist.
Diese Kombination aus Geschwindigkeit, Materialvielfalt und Lesbarkeitsanforderungen macht die direkte Kennzeichnung auf Extrusionsprodukten anspruchsvoll.
Der KEYENCE MK-G löst diese Anforderungen praktisch: als berührungsloser Continuous-Inkjet (CIJ) druckt er variable Texte, Barcodes und 2D-Codes mit hoher Taktrate direkt auf bewegte Extrusionen und erfüllt so die Dauerhaftigkeits- und Kontrastanforderungen der Norm.
Die Modellreihe MK-G bietet hohe Druckgeschwindigkeiten, vielseitige Zeichenhöhen (von 1–12 mm), fein steuerbare Tintentröpfchenkonfigurationen, eine große Auswahl an 2D- und Strichcode-Formaten sowie automatische Partikel- und Reinigungsfunktionen, die stabile Druckqualität auch unter wechselnden Umgebungsbedingungen sichern.
Damit werden sowohl die hohen Meterleistungen moderner Produktionslinien als auch die Forderung nach dauerhafter, kontrastreicher Kennzeichnung erfüllt.
Vorteile zur Steigerung des Durchsatzes und zur Reduzierung von Ausfallzeiten
Das Smart Dock, eine integrierte Wartungstechnik, führt vorbeugende Wartungsmaßnahmen durch und hilft dabei, Probleme per Knopfdruck schnell zu diagnostizieren.
Die Düse ist traditionell eine Schwachstelle der CIJ-Technologie.

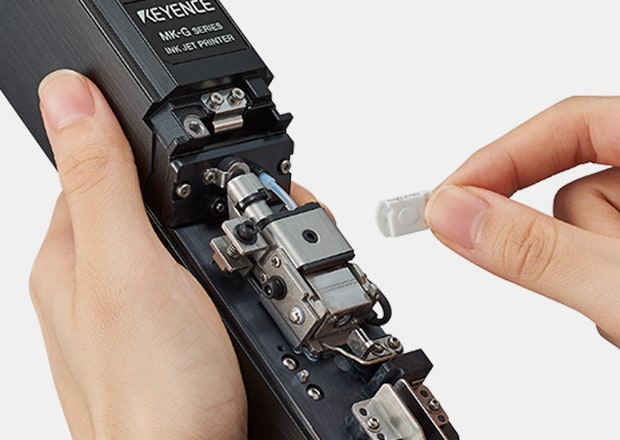

Falls die Düse defekt ist, kann die patentierte Keramikdüse von KEYENCE in weniger als einer Minute ohne Spezialwerkzeug ausgetauscht werden; und das zu einem Bruchteil der Kosten.
Partikelzustand:
Wenn der optimale Tintenstatus nicht aufrechterhalten wird, kann das Innere des Druckkopfs verschmutzen und die Druckqualität sich verschlechtern.
Die Tintenpartikeloptimierung zehnmal pro Sekunde sorgt automatisch dafür, dass die Tintentropfen genau dort platziert werden, wo sie hingehören.
Das Ergebnis: Weniger Reinigung, weniger Spritzer und somit weniger Ausfallzeiten durch Wartung und Nacharbeit.

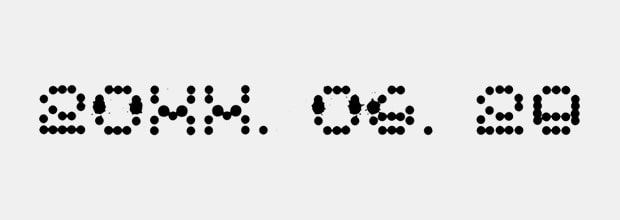

Nicht optimaler Zustand der Partikel

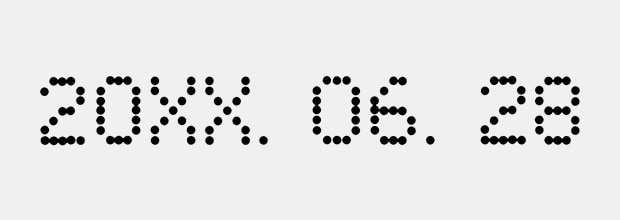

Optimaler Zustand der Partikel
Dies führt uns zu weiteren Vorteilen für die Druckqualität bei Extrusionen

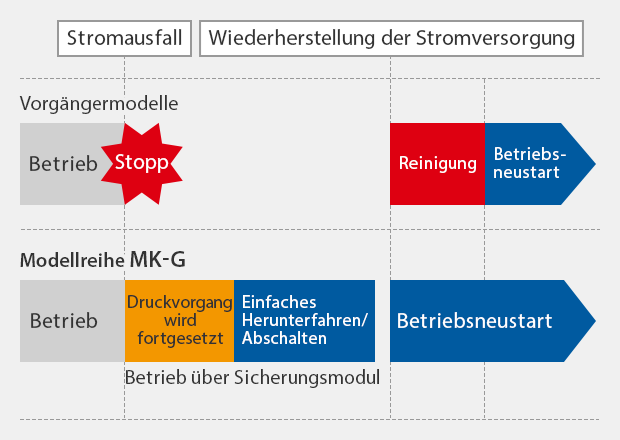

Eine integrierte Notstromversorgung stellt sicher, dass der aktuelle Druckvorgang auch bei einem Stromausfall abgeschlossen wird. Anschließend führt der Drucker eine Notabschaltung durch, sodass er sofort einsatzbereit ist, sobald die Stromversorgung wiederhergestellt ist.
Ganz gleich, welche Anwendung vorliegt: die Modellreihe MK-G ist ideal für alles, was die Extrusionskunststoffindustrie zu bieten hat.
Sie ist bereit, den ganzen Tag mit hoher Geschwindigkeit zu laufen. Was für Hersteller von Draht und Kabel, die sich keine Sekunde Ausfallzeit leisten können, ebenso wie für Hersteller von Rohren und Leitungen, bei denen ein einziger Fehldruck Tausende Euro kosten kann, besonders wichtig ist.
FAQs
Können Drucker der KEYENCE Modellreihe MK-G alle der folgenden Inhalte auf extrudierten Materialien drucken?
Serialisierte Daten, Chargencodes, Datumsangaben, Logos, Längenmarkierungen, Schnittmarkierungen, Fehlerkennzeichnungen?
Ja, ein Logo-Konverter und eine einfach zu programmierende Benutzeroberfläche ermöglichen es dem Continuous-Inkjet-Drucker der Modellreihe MK-G, kleine Logos sowie eine Vielzahl variabler oder serialisierter Daten zu drucken, die sich automatisch aktualisieren. Er kann außerdem mit anderen Geräten wie Schneidern kommunizieren, um weitere Prozessdrucke auszuführen.
Auf welche Materialtypen können industrielle Tintenstrahldrucker drucken?
Continuous-Inkjet-Drucker eignen sich hervorragend für das Bedrucken einer Vielzahl von Materialien. Dies ist besonders bei Extrusionen von Vorteil, da viele verschiedene Polymere und Kunststoffe verwendet werden. Von Polyurethan-Kabelmänteln und Isolierungen bis hin zu Polyvinylchlorid (PVC)-Rohren. Diese Materialien bestehen oft aus hochspezifischen Zusammensetzungen, und KEYENCE bietet gerne Testdrucke auf diesen Extrusionen an, um die beste Tinte für jede Anwendung zu finden.
