3D-Scanner in der industriellen Messtechnik
Wichtige Punkte im Überblick
- 3D-Scanning erfasst Millionen Punkte berührungslos für präzise 3D-Modelle.
- Einsatzfelder: Qualitätskontrolle, Reverse-Engineering, Prototyping und Formenprüfung.
- 3D-Scanner beschleunigen Prüfzyklen, ermöglichen 100%-Inspektionen und CAD-Vergleiche.
- Vorteile: hohe Auflösung, schnelle Datenerfassung, Wiederholbarkeit und flexible Einsatzorte.
Die industrielle Messtechnik, die Wissenschaft der präzisen Messung in Fertigung und Produktion, spielt eine entscheidende Rolle bei der Sicherstellung der Qualität, Konsistenz und Zuverlässigkeit von Produkten. Da Industrien zunehmend auf höhere Präzision und Effizienz setzen, hat sich die 3D-Scan-Technologie als bahnbrechendes Werkzeug in der modernen industriellen Messtechnik etabliert. Heute ist der 3D-Scanner nicht mehr nur ein Luxus, sondern ein unverzichtbares Instrument für Qualitätssicherung, Produktentwicklung und Reverse Engineering in einer Vielzahl von Branchen.
Grundlagen des 3D-Scannings
3D-Scanning ist der Prozess der Analyse eines realen Objekts oder einer Umgebung, um Daten über dessen Form, Abmessungen und Oberflächeneigenschaften zu erfassen. Diese Daten werden anschließend verwendet, um ein hochpräzises digitales 3D-Modell zu erstellen.
Im Gegensatz zu herkömmlichen Messwerkzeugen, die einzelne Punkte durch direkten Kontakt mit einer Sonde oder einem Stift erfassen, nehmen 3D-Scanner innerhalb von Sekunden Hunderttausende bis Millionen von Datenpunkten auf und erzeugen so detaillierte und realistische Darstellungen. Diese digitalen Modelle können für Inspektionen, Reverse Engineering, digitale Archivierung, Designanpassungen und sogar für Anwendungen in der virtuellen Realität genutzt werden.

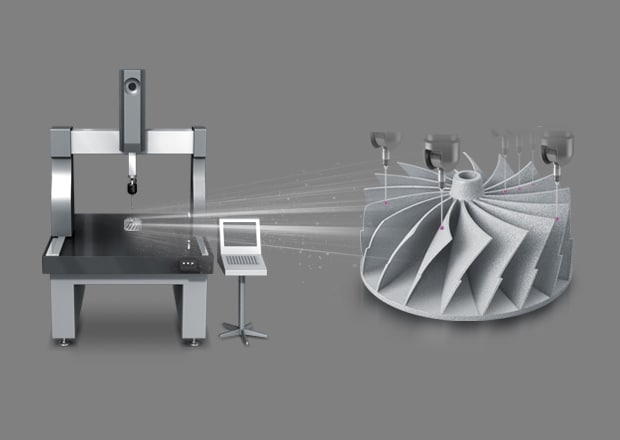

CMM-Messung mit Tastspitze

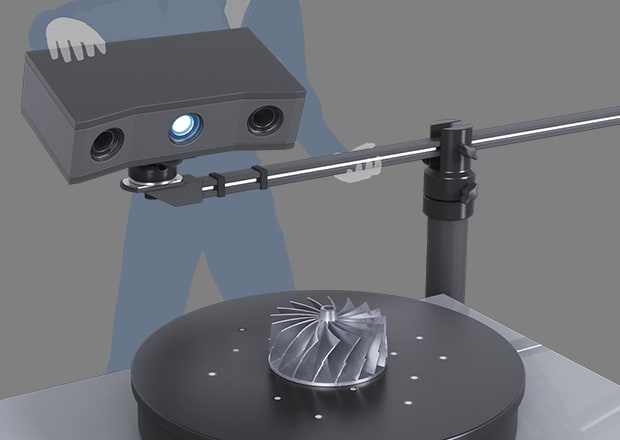

Herkömmlicher 3D-Scanner

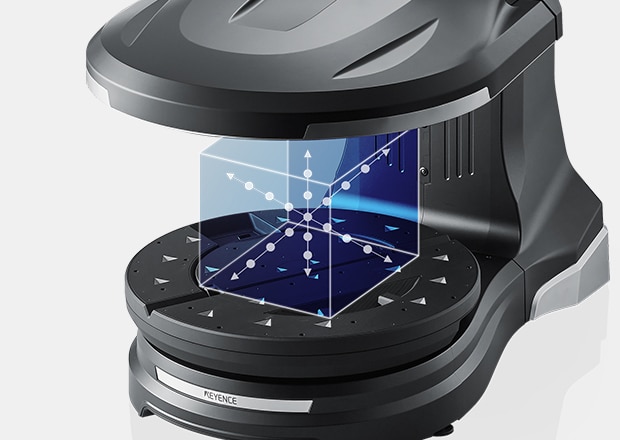

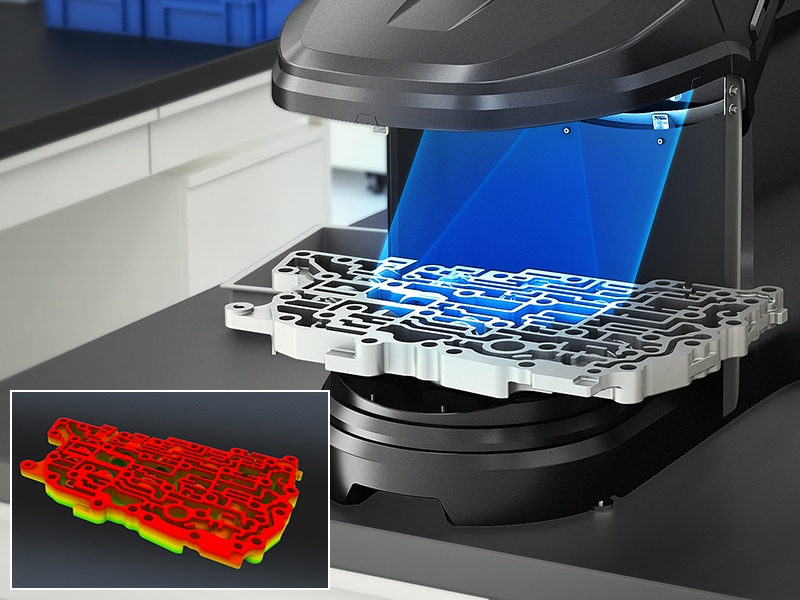

Der 3D-Scanner der Modellreihe VL von KEYENCE ist ein einfach zu bedienendes System, das präzise 360°-Scans eines Objekts erfassen kann, ohne dass Vorrichtungen oder Referenzaufkleber erforderlich sind - einfach das Bauteil positionieren und dank des „Place & Click“-Prinzips die Messung direkt starten.
Einsatz von 3D-Scannern in der Fertigung
Das 3D-Scannen in der Messtechnik umfasst den Einsatz fortschrittlicher optischer Laser- oder strukturierter Lichttechnologien, um präzise dreidimensionale Daten eines physischen Objekts zu erfassen, die oft als 3D-Modell oder Punktwolke bezeichnet werden.
In der industriellen Messtechnik bietet das 3D-Scannen eine berührungslose Methode zur Erfassung komplexer Geometrien, Oberflächentexturen und dimensionsbezogener Messungen, ohne das Bauteil physisch zu berühren. Dies ist besonders vorteilhaft für empfindliche, filigrane oder schwer zugängliche Komponenten sowie für Bauteile mit komplexen Freiformflächen, die mit herkömmlichen Messverfahren nur schwer erfasst werden können.
Typische 3D-Scanner, die in der Fertigung eingesetzt werden, umfassen Laserscanner, Scanner mit Streifenlichtprojektion und tragbare Koordinatenmessmaschinen (CMMs) mit 3D-Scanning-Sonden. Diese Geräte stellen sicher, dass Hersteller Bauteile schnell und präzise prüfen, Abweichungen erkennen und enge Toleranzen einhalten können, die für Leistung und Sicherheit entscheidend sind.
Hier sind einige typische Anwendungsfälle für 3D-Scanner:

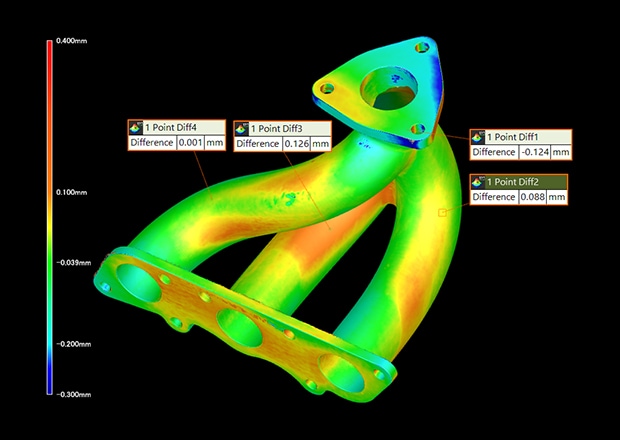

CAD-Vergleich eines Abgaskrümmers
Qualitätskontrolle und Inspektion
Eine der häufigsten Anwendungen von 3D-Scannern in der Fertigung ist die Qualitätskontrolle. Nach der Herstellung eines Bauteils kann es gescannt und direkt mit dem ursprünglichen CAD-Modell oder einem Referenzbauteil verglichen werden, um Abweichungen zu überprüfen.
- Vorteile:
-
- Schnelle Erkennung von Defekten, Verformungen oder Maßabweichungen
- Durchführung von 100 %-Inspektionen anstelle von Stichproben an bestimmten Stellen des Bauteils
- Hohe Produktkonsistenz gewährleisten und Materialverschwendung reduzieren
Reverse Engineering
Manchmal müssen Hersteller Bauteile nachbilden, für die kein CAD-Modell oder keine technische Zeichnung vorliegt – insbesondere bei älteren Anlagen oder Ersatzteilen. Ein 3D-Scanner erfasst die exakte Geometrie des Bauteils, sodass Ingenieure ein präzises digitales Modell zur Neugestaltung, Modifikation oder Reproduktion erstellen können.
- Vorteile:
-
- Zeitersparnis im Vergleich zu manuellen Messungen
- Erfassung komplexer Formen, die von Hand schwer messbar wären
- Verbesserung der Bauteilleistung durch aktualisierte Designs
Schnelle Prototypen- und Produktentwicklung
Während der Entwurfs-und Prototyping-Phase kann 3D-Scannen den Produktentwicklungszyklus beschleunigen. Ingenieure können Prototyp-Bauteile scannen, um Designänderungen schnell zu bewerten oder bestehende Komponenten in neue Produkte zu integrieren. Dies wird zunehmend hilfreich, da immer mehr Unternehmen additive Fertigung nutzen, um den Prototypen-Prozess zu beschleunigen.
- Vorteile:
-
- Kürzere Iterationszyklen
- Einfache Integration in CAD-und 3D-Druck-Workflows
- Bessere Kommunikation zwischen Design- und Produktionsteams

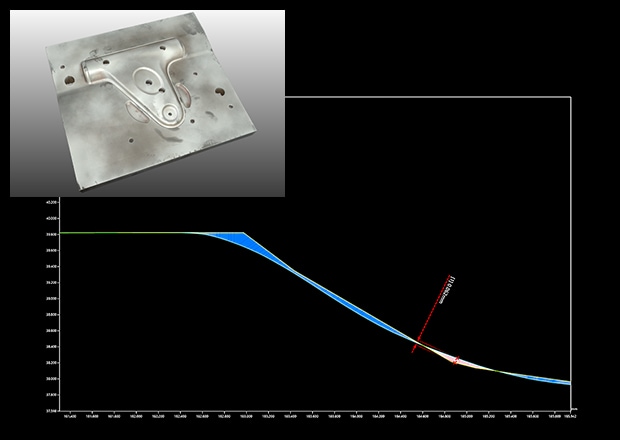

Bewertung des Werkzeugverschleißes mittels Querschnittsprofilmessung
Werkzeug- und Formeninspektion
In Branchen wie der Automobil- und Luftfahrtindustrie müssen Werkzeuge und Formen äußerst präzise sein. 3D-Scanner werden eingesetzt, um den Zustand und die Abmessungen von Formen, Stempeln und Vorrichtungen zu überprüfen und sicherzustellen, dass die hergestellten Bauteile enge Toleranzen einhalten.
- Vorteile:
-
- Verlängerung der Lebensdauer von Werkzeugen durch frühzeitige Erkennung von Verschleiß oder Verformung
- Vermeidung kostspieliger Produktionsverzögerungen oder Fehler
- Validierung von Reparatur- und Wartungsarbeiten an kritischen Werkzeugen
Montageprüfung
Bei komplexen Baugruppen ist es entscheidend sicherzustellen, dass alle Komponenten korrekt zusammenpassen. 3D-Scannen kann die Endmontage überprüfen, um die korrekte Ausrichtung der Bauteile zu bestätigen, Lücken zu erkennen und geometrische Toleranzen zu verifizieren.
- Vorteile:
-
- Verringerung des Risikos von Montagefehlern
- Verbesserung der Zuverlässigkeit mechanischer Systeme
- Unterstützung der automatisierten Überprüfung von Montagelinien
Prozessbegleitende Überwachung
In einigen fortschrittlichen Fertigungsumgebungen werden 3D-Scanner direkt während des Produktionsprozesses eingesetzt, um Defekte sofort zu erkennen. Automatisierte robotergestützte Scansysteme können Bauteile während der Fertigung erfassen, ohne die Produktionslinie anzuhalten.
- Vorteile:
-
- Echtzeit-Erkennung von Defekten
- Minimierung von kostenintensiver Nacharbeit und Ausschuss
- Steigerung der Gesamteffizienz der Produktion
Wesentliche Vorteile des 3D-Scannens in der Messtechnik
Verbesserte Messgenauigkeit
Moderne 3D-Scanner liefern hochpräzise Daten und können feine Oberflächendetails sowie geringfügige Maßabweichungen erfassen. Diese hohe Auflösung stellt sicher, dass selbst die kleinsten Fertigungsfehler erkannt werden, bevor die Produkte auf den Markt gelangen.
Schnellere Inspektionszeiten
Im Vergleich zu herkömmlichen Messwerkzeugen wie Messschiebern oder stationären CMMs verkürzen 3D-Scanner die Inspektionszeiten erheblich. Ein vollständiger Scan eines Bauteils kann innerhalb weniger Minuten abgeschlossen werden, was schnellere Qualitätskontrollprozesse und zügigere Entscheidungen ermöglicht. Diese Scans können in der Regel ohne Vorrichtungen durchgeführt werden, wodurch der Einrichtungsprozess wesentlich einfacher und schneller ist als bei CMMs.
Berührungslose Messung
3D-Scannen ist eine nicht-invasive Technik, ideal für empfindliche Komponenten, weiche Materialien oder sensible Oberflächen, die durch kontaktbasierte Methoden beschädigt werden könnten, einschließlich Bauteilen, die sich bei Berührung verbiegen oder verformen. Die berührungslose Messung erhöht zudem die Sicherheit und Wiederholbarkeit im Messprozess.
Umfassende Datenspeicherung und -analyse
Die digitale Natur des 3D-Scannens ermöglicht eine einfache Speicherung, Abrufbarkeit und Analyse der Daten. Anwender können Scans übereinanderlegen, um Veränderungen im Zeitverlauf zu erkennen, detaillierte Analysen mit Messtechniksoftware durchführen und vollständige digitale Aufzeichnungen für Rückverfolgbarkeit und regulatorische Konformität führen.

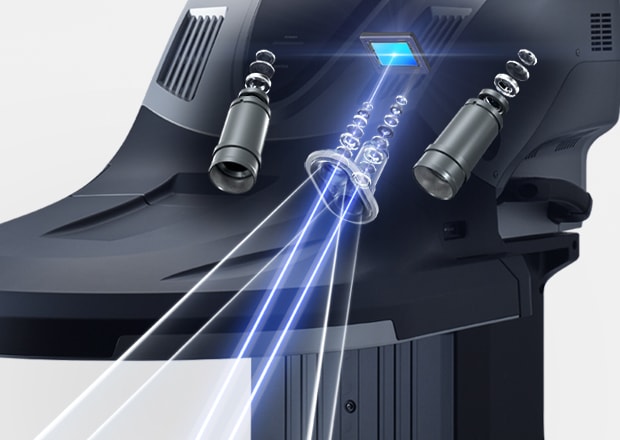

Diagramm des 3D-Scanners der KEYENCE Modellreihe VL mit integrierten Objektiven für niedrige und hohe Vergrößerung
Flexibilität und Vielseitigkeit
Ob beim Scannen eines kleinen, filigranen Bauteils oder einer großen industriellen Baugruppe – 3D-Scanner passen sich an unterschiedliche Größen und Materialien an. Fortgeschrittene Systeme können sogar mehrere Objektive integrieren, um hochauflösende Scans an unterschiedlich großen Bauteilen zu ermöglichen. Tragbare 3D-Scanner erlauben Inspektionen vor Ort in Werkstätten, Produktionslinien oder sogar im Freien und erhöhen so die Flexibilität.
Reverse Engineering und CAD-Vergleich
Ein 3D-Scanner ermöglicht Reverse Engineering, indem präzise digitale Modelle bestehender Bauteile erstellt werden. Darüber hinaus können die Scandaten direkt mit CAD-Modellen verglichen werden, um Abweichungen zu erkennen, die Einhaltung der Spezifikationen sicherzustellen und Korrekturmaßnahmen zu unterstützen. Dies ist besonders nützlich für ältere Komponenten oder andere Bauteile, für die keine digitale Konstruktionsdatei vorliegt.
- Branchen, die von 3D-Scanner-Technologie in der Messtechnik profitieren:
-
- Automobilindustrie: Inspektion von Karosserieteilen, Formen und Motorbauteilen
- Luft- und Raumfahrt: Validierung komplexer Turbinenblätter, Rumpfteile und Luftfahrtwerkzeuge
- Fertigung: Qualitätskontrolle von bearbeiteten Bauteilen, Spritzgusskomponenten und Baugruppen
- Medizintechnik: Präzisionsmessungen für Implantate, Prothesen und chirurgische Instrumente
- Energie: Inspektion großer Strukturen wie Windturbinenblätter, Pipelines und Ventile
Da die Nachfrage nach engeren Toleranzen und schnelleren Produktionszyklen steigt, verändert das 3D-Scannen die Landschaft der industriellen Messtechnik grundlegend. Die Integration eines 3D-Scanners in die Qualitätssicherungsprozesse ermöglicht es Herstellern, eine höhere Genauigkeit zu erzielen, Arbeitsabläufe zu optimieren und letztlich bessere Produkte auf den Markt zu bringen.
Ob für routinemäßige Inspektionen, Reverse Engineering oder die Validierung von Erstmustern – 3D-Scanner bieten unvergleichliche Möglichkeiten, die herkömmliche Messwerkzeuge nicht erreichen können. Die Nutzung der 3D-Scanning-Technologie ist nicht nur eine Investition in präzisere Messungen, sondern ein Schritt in die Zukunft einer intelligenteren, schnelleren und effizienteren Fertigung.
