3D-Scanner mit Streifenlichtprojektion
Wichtige Punkte im Überblick
- Streifenlicht projiziert ein bekanntes Muster zur präzisen 3D-Formerfassung.
- Verzerrungsanalyse (Triangulation) rekonstruiert Höhen- und Oberflächendaten.
- Einsatzfelder: Qualitätskontrolle, Reverse-Engineering, Medizin, VR und Archivierung.
- Vorteile: berührungslos, hohe Präzision, schnelle Datenerfassung und vielseitige Einsatzbarkeit.

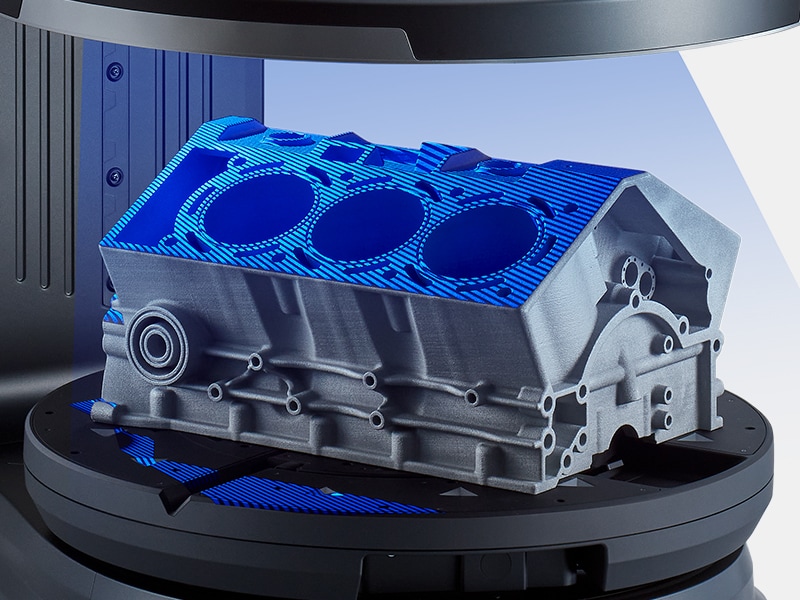

Streifenlichtscanner sind Messgeräte, die ein strukturiertes Lichtmuster auf die Oberfläche eines Objekts projizieren, um dessen präzise 3D-Form zu erfassen. Das Grundprinzip besteht darin, ein bekanntes Muster, häufig ein Gitter oder eine Reihe von Streifen, auf das zu scannende Objekt zu projizieren. Dieses Muster verformt sich entsprechend den Konturen des Objekts. Eine Kamera oder ein Sensor erfasst anschließend Bilder des verformten Musters aus verschiedenen Winkeln.
Wie funktioniert ein Streifenlichtscanner?
Die Verformung des projizierten Musters enthält wertvolle Informationen über die Form und Tiefe des Objekts. Durch die Analyse der Verzerrungen im Muster rekonstruieren anspruchsvolle Algorithmen ein hochpräzises 3D-Modell des Objekts. Dieser Prozess wird als Triangulation bezeichnet, bei dem der Scanner die Position jedes Punktes auf der Oberfläche des Objekts berechnet, indem die Winkel und Positionen des projizierten Musters in den von der Kamera aufgenommenen Bildern miteinander verglichen werden.
Wofür werden Streifenlichtscanner eingesetzt?
Streifenlichtscanner werden aufgrund ihrer Fähigkeit, detaillierte 3D-Daten mit bemerkenswerter Genauigkeit und Effizienz zu erfassen, in einer Vielzahl von Branchen und Anwendungsfeldern eingesetzt. Zu den gängigen Anwendungsbereichen gehören folgende Tätigkeitsbereiche.
Qualitätskontrolle und Inspektion
In der Fertigung spielen Streifenlichtscanner eine entscheidende Rolle bei der Qualitätssicherung. Sie können die Abmessungen und Toleranzen hergestellter Bauteile schnell und präzise messen und sicherstellen, dass diese den geforderten Spezifikationen entsprechen.
Reverse Engineering
Ingenieure und Designer verwenden Streifenlistscanner, um digitale Modelle bestehender Objekte oder Komponenten zu erstellen. Diese Modelle können anschließend präzise modifiziert, analysiert oder reproduziert werden, was den Reverse-Engineering-Prozess erleichtert.
Medizinische Bildgebung
Im Gesundheitswesen werden Streifenlichtscanner zur Erstellung detaillierter 3D-Modelle anatomischer Strukturen, wie beispielsweise von Knochen oder Organen, verwendet. Diese Modelle sind wertvoll für die Operationsplanung, für die Gestaltung von Prothesen sowie für die Patientenaufklärung.
Virtuelle Realität und Animation
Streifenlichtscanner tragen zur Erstellung realitätsnaher 3D-Modelle für den Einsatz in Virtual-Reality-Simulationen, Videospielen und animierten Filmen bei. Durch die Erfassung realer Objekte und Umgebungen helfen Scanner, die Grenzen zwischen der physischen und der digitalen Welt zu verwischen.
Digitalisierung und Archivierung von Artefakten
Das Erfassen und Verstehen von Objekten aus unserer Vergangenheit kann mit taktilen Technologien schwierig oder sogar unmöglich sein. Streifenlichtscanner ermöglichen es, Darstellungen und Messungen dieser Objekte zu erstellen, ohne das Risiko einer Beschädigung einzugehen.
Vorteile von Streifenlichtscannern
Die Technologie des Streifenlichtscanners bietet zahlreiche Vorteile für Branchen und Unternehmen, die Präzision, Effizienz und Innovation anstreben.
Hohe Präzision
Streifenlichtscanner können detaillierte 3D-Daten mit einer Genauigkeit im Submillimeterbereich erfassen. Dieses Präzisionsniveau ist für Anwendungen unerlässlich, bei denen selbst geringste Abweichungen erhebliche Auswirkungen haben können.
Geschwindigkeit und Effizienz
Im Vergleich zu anderen Messtechniken ermöglichen eine schnelle Datenerfassung, wodurch Arbeitsabläufe beschleunigt und die Markteinführungszeit für Produkte und Designs verkürzt wird.
Berührungslose Messung
Im Gegensatz zu taktilen Methoden wie Koordinatenmessmaschinen (CMMs) oder Messschiebern, die einen physischen Kontakt mit dem zu messenden Objekt erfordern, erfassen Streifenlichtscanner Daten, ohne die Oberfläche zu berühren. Dies schützt empfindliche oder sensible Objekte und minimiert zugleich das Risiko von Beschädigungen oder Verformungen.
Vielseitigkeit
Streifenlichtscanner sind äußerst vielseitige Werkzeuge, die an unterschiedliche Anwendungen und Umgebungen angepasst werden können. Ob kleine mechanische Bauteile, große architektonische Strukturen oder der menschliche Körper gescannt werden – diese Scanner bieten Flexibilität, ohne Kompromisse bei Genauigkeit oder Detailtreue einzugehen.
Von der Revolutionierung von Fertigungsprozessen durch präzise Qualitätskontrolle und Reverse Engineering bis hin zur Verbesserung der medizinischen Bildgebung für Operationsplanung und Prothesendesign sind Streifenlichtscanner zu unverzichtbaren Werkzeugen in modernen Arbeitsabläufen geworden. Ihre kontaktlose Arbeitsweise bewahrt die Integrität empfindlicher Objekte, während ihre Geschwindigkeit und Genauigkeit Prozesse beschleunigen und eine Vielzahl von Möglichkeiten in unterschiedlichsten Branchen und Anwendungen eröffnen.
