Wesentliche Unterschiede zwischen 2D- und 3D-Bildverarbeitungssystemen

Wichtige Punkte im Überblick

2D erfasst X/Y für Kontrast‑/Flächenprüfungen; 3D liefert Tiefe für Form- und Höhenmessung.
3D-Systeme nutzen strukturiertes Licht, Laserprofilierung oder Stereo-Kameras für µm-Genauigkeit.
2D ist kostengünstig und schnell (Barcode, OCR, Oberflächenkontrast); 3D lohnt sich bei komplexen Formen.
Hybride Lösungen kombinieren 2D- und 3D-Vision für vollständige Inspektionen und Robotersteuerungen.
Auswahl richtet sich nach Messanforderung, Beleuchtung, Integration und langfristigen Qualitätszielen.

Bildverarbeitungssysteme sind keine Neuheit, da die Technologie bis in die 1950er Jahre zurückreicht. Wie bei jeder hochentwickelten Technologie waren sie jedoch anfangs sehr teuer. Daher standen sie zunächst nur wenigen ausgewählten Unternehmen zur Verfügung, für die sich die Implementierung wirtschaftlich lohnte.
Glücklicherweise hat der technologische Fortschritt die Bildverarbeitungssysteme weiterentwickelt und für mittelständische und kleinere Unternehmen sowie sogar für Endverbraucher erschwinglich gemacht. Die Technologie entwickelte sich dabei von der einstufigen 1D-Laser-Triangulation über 2D-Bildverarbeitungssysteme bis hin zu den heutigen 3D-Bildverarbeitungssystemen weiter.

Infolgedessen sind 2D- und 3D-Bildverarbeitungssysteme heute in der modernen Industrie weit verbreitet. Dank der Fortschritte in den Bereichen KI- und Machine-Learning sowie deren fortlaufender Integration sind diese Systeme nicht nur dauerhaft etabliert, sondern führen uns auch in das nächste industrielle Zeitalter.
Doch worin genau liegen die wesentlichen Unterschiede zwischen 2D- und 3D-Bildverarbeitungssystemen? Arbeiten sie nach unterschiedlichen Prinzipien? Und welche Anwendungsbereiche gibt es? Bevor wir diese Fragen beantworten, sollten wir zunächst klären, was 2D- und 3D-Systeme eigentlich sind.

Was ist ein 2D-Bildverarbeitungssystem?

2D-Bildverarbeitungssysteme werden häufig in der Fertigung und anderen industriellen Bereichen eingesetzt, beispielsweise für Qualitätskontrolle, Automatisierung und Identifikationsanwendungen sowie zur Messung physikalischer Eigenschaften eines Prüfobjekts. Diese Bildverarbeitungssysteme nutzen verschiedene Sensoren und Kameras sowie Machine-Learning- und Computeralgorithmen, um die erfassten Bilddaten zu verarbeiten.
2D-Bildverarbeitungssysteme erfassen Daten in zwei Dimensionen, typischerweise Länge und Breite entlang der X- und Y-Achse, mithilfe von CCD- oder CMOS-Kameras. Darüber hinaus werden sie auch zur Messung weiterer physikalischer Eigenschaften eingesetzt, wie z. B. Oberflächenrauheit oder allgemeines Oberflächenprofil.
Allerdings sind 2D-Bildverarbeitungssysteme mit gewissen Einschränkungen verbunden: Insbesondere fehlt die Erfassung von Höhe bzw. Tiefe. Sie eignen sich gut für die Identifikation von Objekten, die separat auf einer Ebene angeordnet sind, was ihre Flexibilität einschränkt.
Darüber hinaus sind bestimmte Anwendungen stark lichtabhängig, da Schatten, die vom Objekt geworfen werden, dessen Kontur verändern können. Dies kann zu Fehlern in speziellen Anwendungen führen. Während 2D-Systeme relativ kostengünstig sind und sich hervorragend für Flächenmessungen, Barcode-Lesung, Etikettenprüfung und einfache Qualitätskontrollen eignen, sind sie weniger geeignet für Anwendungen, die besonders anspruchsvoll sind.
Für diese fortgeschrittenen Anwendungen ist der Einsatz von 3D-Bildverarbeitungssystemen erforderlich.

Was ist ein 3D-Bildverarbeitungssystem?

Im Gegensatz zu 2D-Bildverarbeitungssystemen, die nur Daten in zwei Dimensionen erfassen, können 3D-Systeme auch Höhen- bzw. Tiefendaten von der Oberfläche eines Objekts sammeln, um dessen Form präzise zu digitalisieren und in einem dreidimensionalen digitalen Format darzustellen.
Traditionell wurde 3D-Scanning mithilfe von Koordinatenmessgeräten durchgeführt, die auf physischen Kontakt mit dem Objekt angewiesen waren, um Daten abzuleiten. Diese Methoden waren daher recht langsam und stark eingeschränkt in ihren Möglichkeiten.
3D-Bildverarbeitungssysteme zeichnen sich hingegen durch eine schnelle und präzise Datenerfassung aus. Obwohl sie noch vergleichsweise neu sind, revolutionieren sie bereits zahlreiche Branchen, insbesondere in Anwendungen, in denen 2D-Systeme an ihre Grenzen stoßen.
Das bedeutet, dass 3D-Systeme komplexer und ressourcenintensiver sind als 2D-Technologien. Gleichzeitig gleichen sie dies durch ihre umfangreichen Fähigkeiten aus, unterstützt durch fortschrittliche 3D-Algorithmen, Multi-Core-Prozessoren und Softwaretools, die ihre Leistungsfähigkeit über verschiedene Anwendungen hinweg erhöhen.
3D-Bildverarbeitungssysteme nutzen eine Vielzahl von Sensoren zur Datenerfassung, darunter Stereo-Vision-Industriekameras, strukturiertes Licht sowie 2D-/3D-Laserprofiler, um Bilder zu erfassen und zu verarbeiten. Auf diese Weise werden Tiefeninformationen gewonnen, die entscheidend sind, um Form und Position eines Objekts im Raum zu verstehen.

Hauptmerkmale und Eigenschaften der 3D-Bildverarbeitungssysteme von KEYENCE

Fortschrittliche 3D-Tiefenmesstechnik

Die 3D-Bildverarbeitungssysteme von KEYENCE gehen über herkömmliche 2D-Bildgebung hinaus und erfassen extrem detaillierte dreidimensionale Abbildungen von Objekten. Anstatt nur Kontraste und Kanten zu erkennen, wie es ein 2D-System tut, nutzen sie strukturiertes Licht und Laserprofilierung, um die Tiefe präzise zu messen. Dadurch eignen sie sich ideal zur Erkennung kleiner Oberflächenfehler, zur Überprüfung komplexer Baugruppen und zur präzisen Roboterführung.

Präzision und Genauigkeit der 3D-Bildverarbeitungssysteme von KEYENCE

Die KEYENCE 3D-Systeme können bis auf Mikrometer-Ebene messen und selbst kleinste Details erfassen. Dank hochauflösender Sensoren und intelligenter Algorithmen, welche Störungen herausfiltern, liefern diese Systeme stets zuverlässige und konsistente Messergebnisse – sei es bei der Prüfung winziger Defekte oder bei der Sicherstellung eines perfekten Zusammenpassens von Bauteilen. Dieses Genauigkeitsniveau hilft Herstellern, Fehlalarme zu reduzieren und die Gesamteffizienz zu steigern.

Integration mit anderen Bildverarbeitungslösungen von KEYENCE

KEYENCE ermöglicht die einfache und flexible Kombination von 3D- und 2D-Vision für ein komplettes Inspektionssetup. Durch die nahtlose Integration können Hersteller alles abdecken – von Barcode-Lesung und Mustererkennung (2D-Vision) bis hin zur Tiefenmessung und Konturanalyse (3D-Vision). Dieser hybride Ansatz steigert die Automatisierung und erleichtert den Umstieg auf hochpräzise Analysen.

Branchenspezifische Merkmale der KEYENCE 3D-Bildverarbeitungssysteme

KEYENCE entwickelt 3D-Bildverarbeitungssysteme für zahlreiche Anwendungsfälle:

Automobilindustrie: perfekte Schweißnähte und präzise Spaltmaße.
Elektronik: hochpräzise Analyse von Lötstellen.
Verpackung: Überprüfung von Etikettenplatzierung und Versiegelung.
Pharmazeutische Industrie: Kontrolle von Blisterverpackungen und Ampullen.

Unabhängig von der Branche bieten diese Systeme maßgeschneiderte Lösungen für eine qualitativ hochwertige Produktion.

2D- und 3D-Bildverarbeitung: Welches System eignet sich für welche Anwendung?

Faktoren, die bei der Auswahl zwischen 2D und 3D zu berücksichtigen sind

Die Wahl des richtigen Systems hängt von den Anforderungen ab: 2D eignet sich hervorragend für ebene Oberflächen und einfache Inspektionen, während 3D für Tiefenmessungen und komplexe Formen unverzichtbar ist. Dabei sollten Produktionsgeschwindigkeit, Beleuchtungsumgebung und Systemintegration berücksichtigt werden.

Wann wähle ich ein 2D-Bildverarbeitungssystem?

Ein 2D-System eignet sich ideal für Aufgaben wie die Barcode-Lesung, die Etikettenprüfung, die Drucktextüberprüfung (OCR) oder die Fehlererkennung anhand von Kontrastunterschieden. Diese Systeme sind kostengünstig, einfach einzurichten und für Standardinspektionen geeignet, bei denen keine Tiefeninformationen erforderlich sind.

Wann wähle ich ein 3D-Bildverarbeitungssystem?

Wenn Ihre Anwendung die Messung von Tiefe, Höhe oder komplexen Formen erfordert, ist die 3D-Bildverarbeitung die ideale Lösung. 3D-Systeme kommen häufig in der Automobil- und Luftfahrtindustrie zum Einsatz, um hochpräzise Bauteilprüfungen durchzuführen. In der Elektronik werden sie für die Analyse von Lötstellen verwendet und in der Verpackungsindustrie zur Qualitätskontrolle. Auch Roboteranwendungen profitieren von 3D-Bilderfassung für präzise Pick-and-Place-Prozesse beim “Bin-Picking”.

Kostenüberlegungen für 2D- vs. 3D-Bildverarbeitungssysteme

2D-Systeme sind in der Regel günstiger in der Anschaffung und einfacher einzurichten, was sie für einfache Inspektionsaufgaben attraktiv macht. 3D-Systeme erfordern zwar höhere Anfangsinvestitionen, bieten dafür aber eine höhere Genauigkeit, reduzieren Defekte und steigern die Qualitätssicherung. Insbesondere für Hersteller mit hochpräzisen Bauteilen oder komplexen Baugruppen lohnt sich die Investition in 3D-Systeme langfristig.

Praxisbeispiele: Erfolgsstorys für 2D- und 3D-Bildverarbeitungssysteme

Automobilhersteller prüfen über 30.000 Bauteile pro Fahrzeug. Manuelle Kontrollen sind dafür zu langsam und unzuverlässig. Fehler führen zu Ineffizienzen, Defekten und kostspieliger Nacharbeit.
Die Bildverarbeitungssysteme von KEYENCE hingegen verbessern die Qualitätskontrolle, ermöglichen schnelle, präzisionsgesteuerte Inspektionen, erkennen Defekte automatisch und verfolgen die Bauteilhistorie. Diese Technologie steigert die operative Effizienz, sichert kompromisslose Qualität und optimiert Produktionsprozesse.

Branchenspezifische Anwendungen von 2D- und 3D-Bildverarbeitung

Sowohl 2D- als auch 3D-Systeme haben zahlreiche Branchen nachhaltig verändert und sind für zentrale Prozesse unverzichtbar geworden. Dabei bietet jedes System spezielle Fähigkeiten für bestimmte Anwendungen:

2D-Bildverarbeitungssysteme: Qualitätskontrolle, Fehlererkennung, Maßhaltigkeit, Oberflächenprüfung, Barcode-Lesung, Roboterführung beim Schweißen.
3D-Bildverarbeitungssysteme: präzises Ausrichten und Montieren komplexer Teile, 3D-Inspektion von Produkten, Sicherstellung der Einhaltung strenger Fertigungsvorgaben.

Die Automobilindustrie ist ein Paradebeispiel: 2D-Systeme stellen sicher, dass die richtigen Teile in den korrekten Montagephasen verwendet werden, während 3D-Systeme eine präzise Montage von Karosserieteilen ermöglichen.
2D- und 3D-Systeme werden nicht nur in der Automobilindustrie eingesetzt, sondern auch in der Elektronik-, Gesundheits- und Pharmaindustrie, der Lebensmittel- und Getränkeindustrie, sowie in der Logistik und Lagerhaltung zum Einsatz.
Kurz gesagt: 2D-Systeme eignen sich primär für Oberflächeninspektionen und -messungen, während 3D-Systeme hauptsächlich in Anwendungen eingesetzt werden, die Tiefenwahrnehmung und komplexes räumliches Verständnis erfordern.

FAQs zu 2D- und 3D-Bildverarbeitungssystemen

Welche Vorteile bieten 2D- und 3D-Bildverarbeitungssysteme?

Sowohl 2D- als auch 3D-Systeme bieten je nach Anwendung spezifische Vorteile. Beide Systeme ermöglichen präzise und genaue Messungen bis in den Mikrometerbereich sowie schnelle und zuverlässige Abläufe.
Im Einzelnen sind 2D-Systeme in der Regel kostengünstiger und weniger komplex, jedoch auch in ihrer Funktionalität eingeschränkter. So lassen sie sich beispielsweise nicht in Prozesse integrieren, die Höheninformationen erfordern.
3D-Bildverarbeitungssysteme hingegen ermöglichen nicht nur präzise Messungen und Inspektionen, sondern auch eine Mikrometer-genaue Genauigkeit. Dies erleichtert die Fehlerkontrolle, sorgt für eine präzisere Roboterführung und unterstützt die Objekterkennung.
Allerdings sind 3D-Systeme komplexer. Sie basieren häufig auf mehreren Sensoren und komplexen Algorithmen, die Bildverarbeitung und räumliche Erkennung ermöglichen. Faktoren, die letztlich den höheren Preis rechtfertigen.

Wann ist der Einsatz eines 2D-Bildverarbeitungssystems sinnvoll und wann bietet sich eher ein 3D-Bildverarbeitungssystem an?

2D- und 3D-Systeme haben jeweils Vor- und Nachteile, die sie für bestimmte Anwendungen besser oder weniger geeignet machen. Die Wahl hängt letztlich von den anwendungsspezifischen Anforderungen ab, die ein System geeigneter machen als das andere.

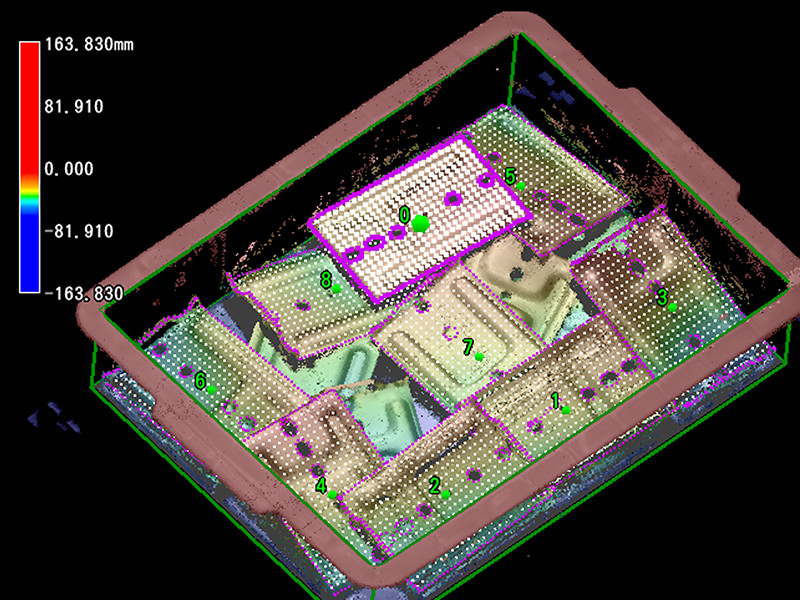

Beispiel: Das Entnehmen von Teilen aus einem Behälter durch einen Roboter erfordert ein 3D-Bildverarbeitungssystem, da die Teile im Behälter zufällig und auf unterschiedlichen Höhen liegen können.
Dagegen sind 2D-Systeme aufgrund ihrer hohen Geschwindigkeit und relativen Genauigkeit für Anwendungen wie die Erkennung von Oberflächenfehlern, das Scannen von Barcodes, die Erkennung von Farbabweichungen und ähnliche Aufgaben nützlich.

Wie verbessern die 3D-Bildverarbeitungssysteme von KEYENCE die Inspektionseffizienz?

Die KEYENCE 3D-Systeme automatisieren präzise Tiefen- und Maßmessungen, reduzieren manuelle Fehler und beschleunigen den Prozess für höhere Produktionsraten. Durch die Erfassung detaillierter Oberflächenprofile und die nahtlose Integration mit anderen KEYENCE-Bildverarbeitungslösungen gewährleisten sie eine gleichbleibend hohe Qualität.
Wenn Sie unsicher sind, welcher Typ von Bildverarbeitungssystemen für Ihre Anwendung am besten geeignet ist, kann KEYENCE Ihnen helfen! Kontaktieren Sie uns, um mehr über unsere hochmodernen 2D- und 3D-Systeme zu erfahren und wie diese Ihre spezifischen Anforderungen optimal unterstützen können.
