Inline-Elektrostatik-Messgerät
Modellreihe SK
Inline-Elektrostatik-Messgerät Modellreihe SK
Kontinuierliche Messung statischer Elektrizität
-
Gleichzeitige Inline-Messung von statischer Aufladung, Temperatur und Luftfeuchtigkeit
-

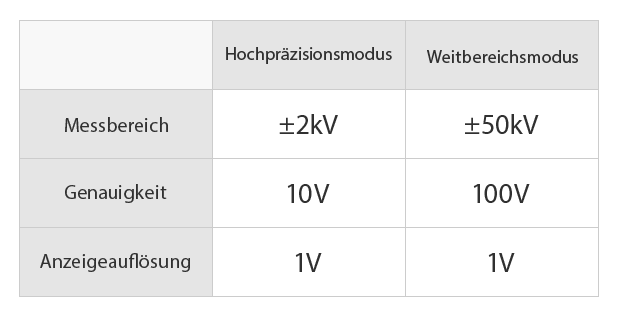

Unterstützt das Umschalten zwischen dem Hochpräzisionsmodus und dem Fernbereichsmodus
-
Rückverfolgbarkeit der Entladungsleistung in verschiedenen Kommunikationsnetzwerken
Der Hauptvorteil von Inline-Messgeräten besteht darin, dass sie in Fertigungslinien installiert werden können und so eine kontinuierliche Messung der statischen Elektrizität im laufenden Prozess ermöglichen. Durch statische Elektrizität verursachte Probleme können mit herkömmlichen Messystemen nicht erkannt werden. Ein Beispiel ist die Abnahme der Ionisatorleistung. Durch die Echtzeitüberwachung können solche Probleme jedoch verhindert werden, was zu einer Verbesserung der Fertigungseffizienz beiträgt. Das Inline-Messgerät kann außerdem das Qualitätsmanagement und die Rückverfolgbarkeit mithilfe von Messdaten verbessern und so auf die erweiterten Anforderungen von verschiedenen Produktionsstätten reagieren.
Merkmale
Gründe, warum eine Echtzeitüberwachung der statischen Elektrizität des Messobjekts erforderlich ist

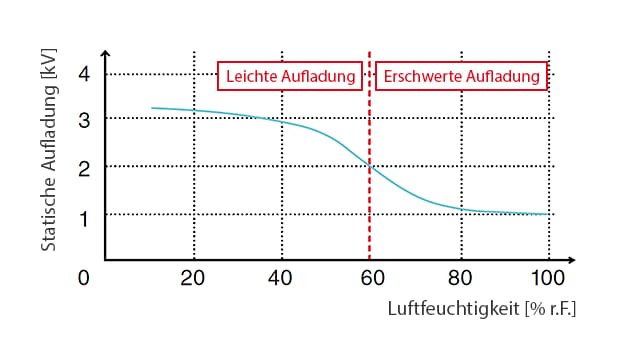

Oft werden im ersten Schritt Handmessgeräte zur Messung statischer Elektrizität gewählt. Obwohl diese Sensoren allgemein Trenddaten erfassen können, wird die Überwachung von sich schnell bewegenden Objekten, wechselnden Umgebungsbedingungen zwischen Morgen und Abend oder Änderungen an der Anlage selbst deutlich schwieriger. Auch wenn die Inspektionen bei der Installation oder Wartung der Geräte erfolgreich verlaufen, kommt es immer häufiger vor, dass sich Qualitätsprobleme – wahrscheinlich verursacht durch statische Elektrizität – nicht verbessern. Durch Messung im Live-Bild kann die Fertigungseffizienz erheblich gesteigert werden.

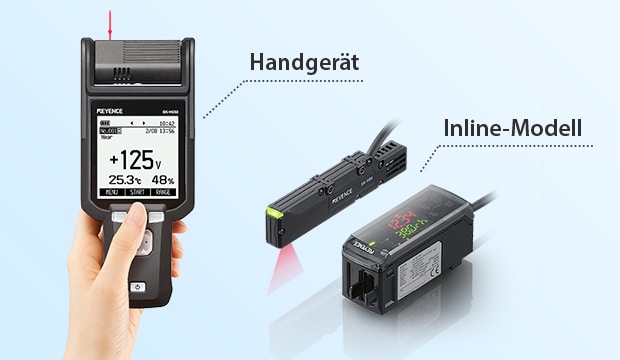

Vorher
Allgemeines Trendwertmanagement mit einem Handmessgerät
Nachher
Kontinuierliche Messung mit einem Inline-Messgerät
Bietet einfache Sichtbarkeit der gesammelten Daten in verschiedenen Kommunikationsnetzwerken
Zu den Standardspezifikationen gehören ein unabhängiges Beurteilungssystem für 3 Ausgänge und ein analoger Spannungs-/Stromausgang zum Erfassen und Ausgeben des statischen Elektrizitätsvolumens des Messobjekts sowie der Temperatur- und Luftfeuchtigkeitsdaten der Umgebung. Mithilfe einer Kommunikationseinheit können Daten von bis zu 8 angeschlossenen Haupteinheiten und Erweiterungseinheiten gleichzeitig übertragen werden. Da Daten aus Computer und SPS ausgelesen und Einstellungen überschrieben werden können, erfordern Einrichtung und Bedienung erheblich weniger Zeit.

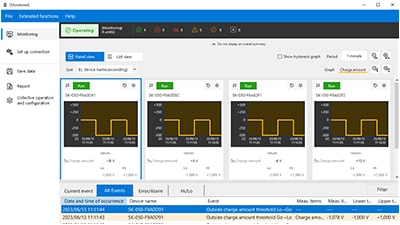

Echtzeitüberwachung der statischen Elektrizitätsmenge, Temperatur und Luftfeuchtigkeit vor Ort
Schließen Sie einfach die Modellreihe SK an, um auch die Menge der statischen Elektrizität auf der Werkstückoberfläche und das Ionengleichgewicht des Ionisators zu überwachen.

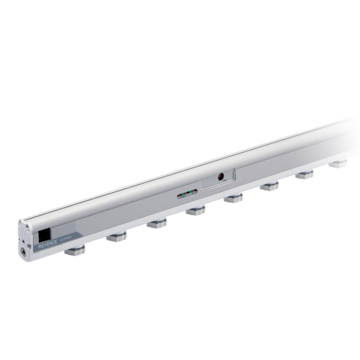

Installieren Sie den SK-050-Sensor vor und hinter dem Ionisator, um die Auswirkungen der elektrostatischen Entladung – die je nach Werkstück und Umgebung variieren können – in chronologischer Reihenfolge auf einem PC zu speichern. Dies ist für die Verifizierung während Installation, Umstellungen und regelmäßigen Inspektionen nützlich.
Überprüfung der statischen Elektrizität des Werkstücks

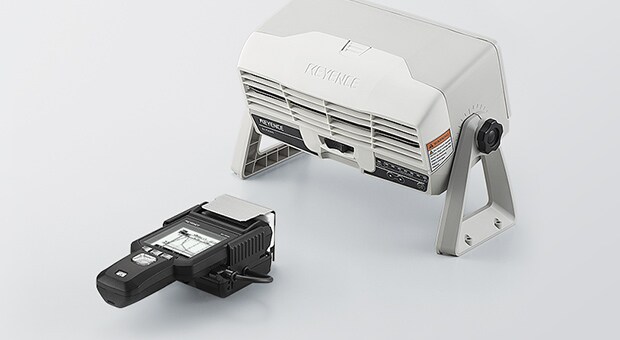

Überprüfung des Ionengleichgewichts des Ionisators

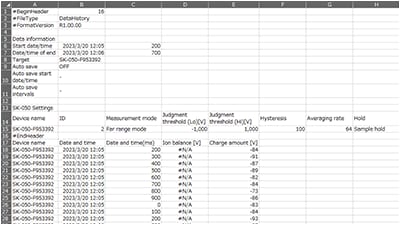

Datenausgabe als CSV
