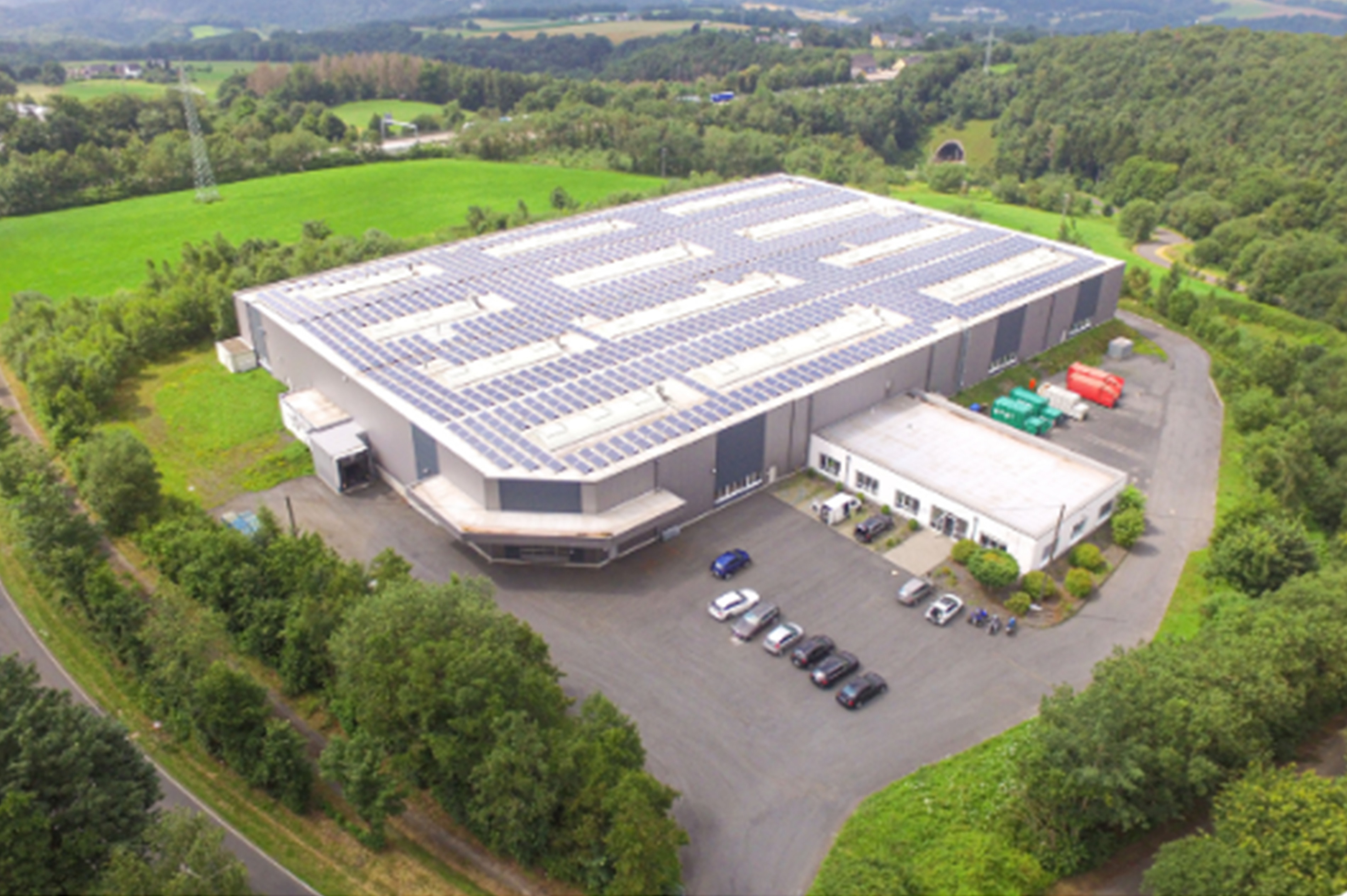

Die Nölken Hygiene Products GmbH in Deutschland stellt als Eigenmarkenhersteller Körperpflegeprodukte her – darunter Cremes, Feuchttücher und feuchtes Toilettenpapier. Bis vor Kurzem wurden die Versandkartonagen, welche die automatisierten Linien verließen, mit einer Mischung aus verschiedenen Systemen beschriftet, vom Etikettierer bis zum Heißwachsdrucker. Heute übernehmen Kartonagendrucker der KEYENCE Modellreihe CC-1000 die gesamte Kartonagenbeschriftung mit einem einheitlichen System und drucken EAN-Codes, Datumsangaben und UDI-QR-Codes direkt auf braune Kartonage – mit einer Kamera zur Kontrolle in jedem Gerät. Wir haben mit Kevin Dratschmidt gesprochen, der das Projekt von der Inbetriebnahme bis zur Einweisung der Kollegen begleitet hat.
Zusammenfassung: das Projekt auf einen Blick
- Die Nölken Hygiene Products GmbH, deutscher Eigenmarkenhersteller von Cremes, Feuchttüchern und feuchtem Toilettenpapier, beschriftet ihre Versandkartonagen heute mit Kartonagendruckern der KEYENCE Modellreihe CC-1000.
- Zuvor liefen im Werk mehrere verschiedene Beschriftungslösungen parallel, darunter Etikettierer und Heißwachsdrucker; durch die Konsolidierung auf ein System entfällt auch der Abfall durch Etiketten und Trägerband.
- Die Drucker sind in die automatisierten Linien integriert: Kartonagen mit unlesbarem Aufdruck, nicht korrektem EAN oder unzureichender Druckqualität werden automatisch ausgeschleust, und ein Ampelsystem zeigt den Druckerstatus schon aus der Entfernung an.
- EAN-Codes mit Produktnamen, automatisch fortlaufende Herstellungs- und Verfallsdaten sowie UDI-QR-Codes werden direkt auf braune Kartonage gedruckt und machen die eingesetzten Produkte rückverfolgbar.
- Modularität und Mobilität erlauben es, ein Gerät bei Linienumstellungen fünf oder zehn Meter – oder in ein anderes Gebäude – zu transportieren; Stöße und Vibrationen meldet der Drucker selbst.
- Das Reinigungsmodul hält das Druckbild sauber und verhindert, dass die Düsen mit falschen Tüchern gereinigt werden – beim vorherigen Druckersystem war das öfter ein Problem.
HerausforderungWarum sollten die Etikettierer und Heißwachsdrucker durch einen Kartonagendrucker ersetzt werden?
Nölken Hygiene Products ist vor allem als Eigenmarkenhersteller von Körperpflegeprodukten bekannt. „Wir sind als Private-Label-Hersteller für kosmetische Pflegeprodukte bekannt", erklärt Kevin Dratschmidt. „Von Cremes, über Feuchttücher bis hin zu feuchtem Toilettenpapier – da sind wir breit aufgestellt." Alles, was das Werk verlässt, geht in einer Versandkartonage hinaus, und jede Kartonage muss die richtigen Informationen tragen.
Diese Informationen wurden früher mit mehr als einer Technologie aufgebracht. Einige Linien nutzten einen Etikettierer, der auf ein weißes Etikett druckte und dieses auf die braune Kartonage übertrug; andere arbeiteten mit einem Heißwachsdrucker. Zwei Dinge störten das Team daran. Zum einen betrieb das Werk schlicht mehrere unterschiedliche Beschriftungslösungen mit unterschiedlichen Anforderungen, unterschiedlichen Verbrauchsmaterialien und unterschiedlichen Fehlerbildern. Zum anderen der Abfall: Jedes Etikett hinterlässt ein Trägerband, und das Etikett selbst ist Verbrauchsmaterial.
Auch die Druckqualität auf dem Heißwachsdrucker stabil zu halten, verlangte Disziplin. Für das Originalzubehör gab es eine vorgeschriebene Anwendung – und wer sich nicht daran hielt, hatte schnell Fehler.
„Es gab mehrere Gründe, weshalb wir uns für den Kartonagendrucker entschieden haben. Das wichtigste für uns war, ein gleichbleibendes System zu haben und nicht mit verschiedenen Beschriftungslösungen arbeiten zu müssen."
AuswahlWarum hat sich Nölken für die KEYENCE Modellreihe CC-1000 entschieden?
Die Suche nach einer Alternative begann auf einer Messe. Auf der Suche nach einem anderen Ansatz speziell für die Kartonagenbeschriftung fiel dem Team der KEYENCE Stand auf, man kam ins Gespräch – und von da an ging es schnell: Nölken konnte den CC-1000 über einen längeren Zeitraum in der eigenen Produktion testen.
Dieser Test brachte die Entscheidung. Die Standardisierung auf die Modellreihe CC-1000 bedeutete ein einheitliches System mit gleichen Anforderungen, und mit dem Direktdruck auf die Kartonage verschwanden Etiketten- und Trägerbandabfall gemeinsam mit dem Etikettierer.
„Ursprünglich hat das Ganze mit einem Messebesuch begonnen. Dort haben wir uns nach Alternativen für die Kartonagenbeschriftung umgeschaut. Wir kamen direkt ins Gespräch und so kam es ganz schnell in die Wege, dass wir den CC-1000 ausprobieren konnten. Wir bekamen den Drucker als Testgerät und waren direkt überzeugt."
ErgebnisWas hat sich mit der Umstellung auf den CC-1000 verändert?

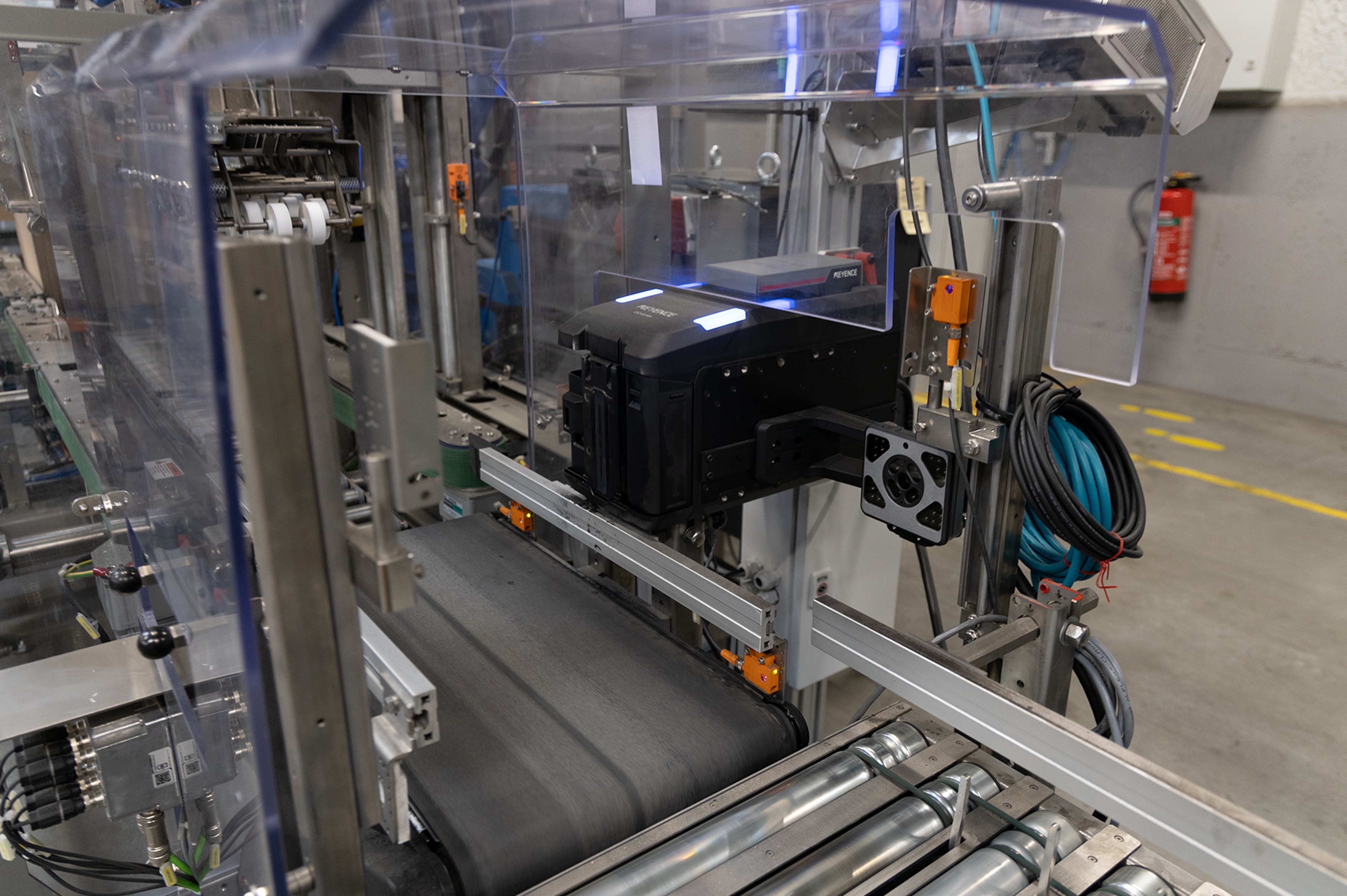

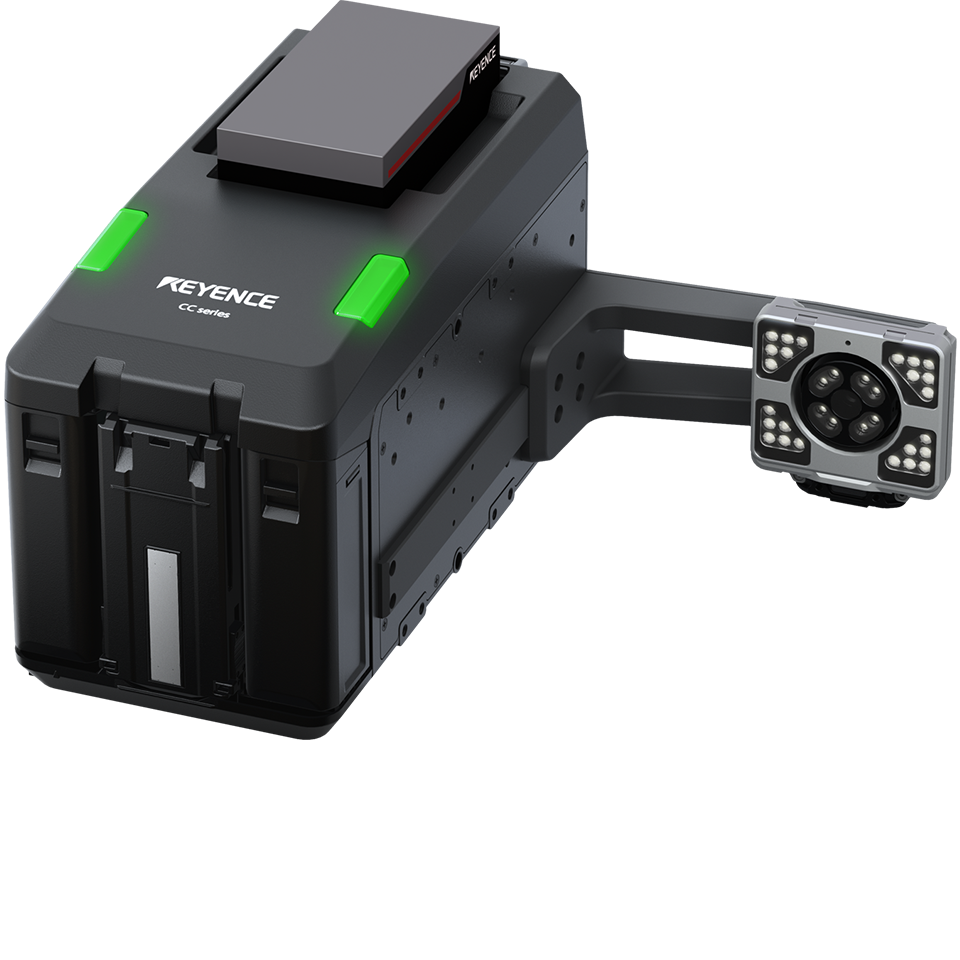

Die Drucker stehen nicht neben den Linien, sondern sind in die automatisierten Linien von Nölken integriert. Jedes Gerät trägt eine Kamera zur Kontrolle, und die Linie handelt nach dem, was die Kamera meldet: Bei Nichtlesbarkeit, wenn der EAN nicht in Ordnung ist oder die Druckqualität nicht stimmt, wird die Kartonage automatisiert ausgeschleust und nachträglich neu bedruckt. Für das Bedienpersonal macht ein Ampelsystem den Zustand jedes Druckers schon aus weiter Entfernung sichtbar – betriebsbereit, Fehler anliegend oder nicht betriebsbereit.

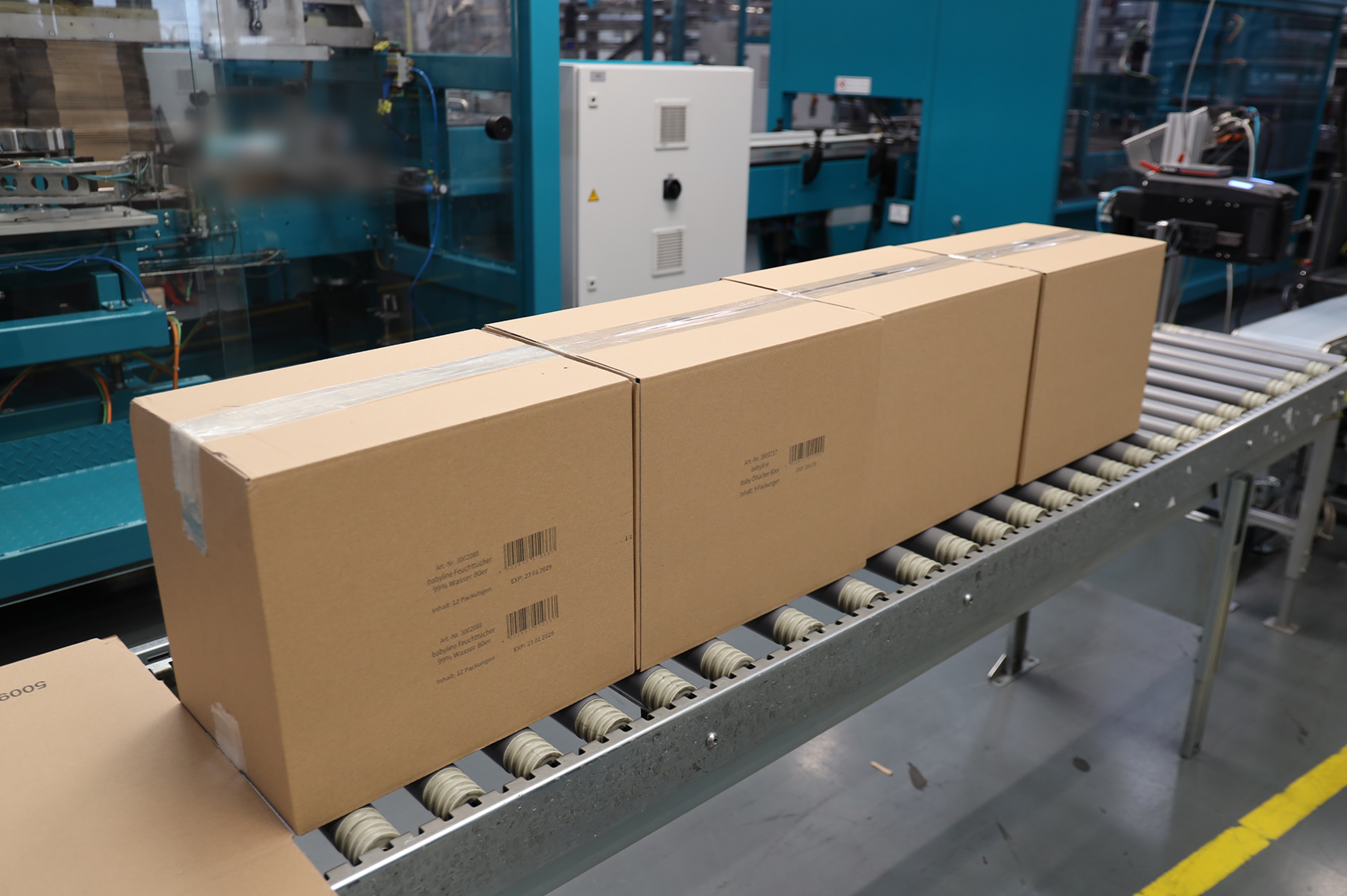

Was genau gedruckt wird, hängt vom Produkt ab. Hauptsächlich sind es EAN-Codes mit dem Produktnamen; hin und wieder kommt ein Verfalls- oder Produktionsdatum dazu, das über die Datumsfunktion des Druckers automatisch fortläuft. Dazu druckt Nölken UDI-Codes als QR-Codes mit allen Informationen zum Produkt – Produktionsdatum inklusive, ebenso wie die Angabe, welche Produkte aus dem eigenen Haus dort verwendet wurden –, sodass alles rückverfolgbar ist. Gerade beim QR-Code ist wichtig, dass er jedes Mal sicher abgebildet ist – genau dafür ist die Kamerakontrolle da.
Die Druckqualität auf brauner Kartonage war der Punkt, den das Team am genauesten beobachtet hat. Denn bei der Beschriftung auf einem weißen Etikett, also mit einem weißen Untergrund, lag die Messlatte hoch. Dratschmidt nennt den Vergleich selbst schwierig – mit den KEYENCE Druckern kann das Werk aber auf jeden Fall sicherstellen, dass die Qualität mindestens genauso gut ist, auch direkt auf dem braunen Hintergrund. Und diese Qualität zu halten, ist deutlich leichter geworden: Das Reinigungsmodul passt perfekt in die Führung und die Anwendung ist klar beschrieben, sodass die Düsen nicht mehr mit falschen Tüchern gereinigt werden können – vorher war genau das öfter ein Problem.
Der Vorteil, der im Alltag am meisten heraussticht, ist allerdings die Mobilität. Bei einer Linienumstellung muss ein Drucker schon mal fünf oder zehn Meter bewegt oder sogar in ein anderes Gebäude transportiert werden – bei der Modularität ist das schlicht kein Problem. Und wenn man doch mal zu arg mit dem Gerät umgeht, meldet es den Stoß oder die Vibration selbst.
„Das Beste, was direkt hervorsticht, ist die Mobilität. Dadurch sind wir wirklich flexibel und es gibt einfach wenig Probleme. Und wenn es mal ein Problem gibt, gibt der Drucker diesen sofort wieder. Die Bedienoberfläche ist leicht in der Handhabung – das ist wirklich optimal gemacht."
AusblickWie geht es bei Nölken mit Beschriftung und Kennzeichnung weiter?
Nachdem die Kartonagenbeschriftung standardisiert ist, hat Nölken bereits die nächste Aufgabe im Blick: die Folienbeschriftung. Ein UV-Laser Coder der KEYENCE Modellreihe FP-1000 wurde im Werk getestet und hat das Team ebenfalls überzeugt; die Umsetzung ist für ein künftiges Projekt eingeplant.
Auf die Frage, ob er mit der Umstellung zufrieden sei, fällt die Antwort kurz aus: „Sehr. Wir haben aktuell gar keine Probleme und alles funktioniert."
Häufig gestellte Fragen
QWofür setzt Nölken Hygiene Products den Kartonagendrucker der KEYENCE Modellreihe CC-1000 ein?
A
Die Modellreihe CC-1000 wird ausschließlich zur Kartonagenbeschriftung eingesetzt. Nölken druckt EAN-Codes zusammen mit dem Produktnamen und bei Bedarf ein Verfalls- oder Herstellungsdatum, das über die Datumsfunktion des Druckers automatisch fortläuft. UDI-Codes in Form von QR-Codes enthalten die vollständigen Produktinformationen, einschließlich des Herstellungsdatums und der Angabe, welche firmeneigenen Produkte verwendet wurden, sodass jede Kartonage rückverfolgt werden kann.
QWarum hat Nölken seine bisherigen Etikettierer und Heißwachsdrucker durch die KEYENCE Modellreihe CC-1000 ersetzt?
A
Dafür gab es mehrere Gründe, vor allem aber ging es darum, ein gleichbleibendes System anstelle mehrerer unterschiedlicher Beschriftungslösungen zu haben. Eine der bisherigen Lösungen war ein Etikettierer, sodass durch die Umstellung auf den Direktdruck auf die Kartonage auch der Abfall durch Etiketten und deren Trägerband entfällt.
QWie ist der KEYENCE Kartonagendrucker CC-1000 in die Produktionslinien integriert?
A
Die Drucker sind in die automatisierten Linien von Nölken integriert. Jedes Gerät verfügt über eine Kamera zur Kontrolle: Ist der Aufdruck nicht lesbar, der EAN nicht in Ordnung oder die Druckqualität unzureichend, wird die Kartonage automatisch ausgeschleust und anschließend neu bedruckt. Ein Ampelsystem zeigt dem Bedienpersonal schon aus der Entfernung an, ob der Drucker betriebsbereit ist, ein Fehler anliegt oder er nicht betriebsbereit ist.
QErreicht die KEYENCE Modellreihe CC-1000 auch beim Direktdruck auf braune Kartonage eine ausreichende Qualität?
A
Laut Nölken ist der Vergleich schwierig, weil die bisherigen Etiketten auf weißem Hintergrund gedruckt und dann auf die braune Kartonage übertragen wurden. Mit dem KEYENCE Drucker kann das Team auf jeden Fall sicherstellen, dass die Qualität mindestens genauso gut ist, auch auf dem direkten braunen Hintergrund – und die Qualität ist im Vergleich zum vorherigen Heißwachsdrucker sehr leicht aufrechtzuerhalten.
QWie hilft das Reinigungsmodul der KEYENCE Modellreihe CC-1000 dabei, die Druckqualität zu halten?
A
Das Reinigungsmodul macht es deutlich angenehmer, das Druckbild sauber zu halten. Da das Modul perfekt in die Führung passt und die Anwendung klar beschrieben ist, kann das Bedienpersonal die Düsen nicht mehr mit falschen Tüchern reinigen – was beim vorherigen Druckersystem öfter ein Problem war.
QWie einfach lässt sich ein Kartonagendrucker der KEYENCE Modellreihe CC-1000 zwischen Linien bewegen?
A
Die Mobilität ist der Vorteil, der dem Team am meisten auffällt. Bei einer Linienumstellung wird ein Gerät auch mal fünf oder zehn Meter oder sogar in ein anderes Gebäude transportiert, und die Modularität macht das unkompliziert. Wird das Gerät zu grob behandelt, meldet es den Stoß oder die Vibration selbst.
