Bildverarbeitungssysteme erklärt: Intelligente und schnellere Qualitätskontrollen

Der Einsatz von Bildverarbeitungssystemen gewährleistet eine lückenlose Qualitätskontrolle sowohl für Verbraucher und Hersteller. Mithilfe dieser Systeme können Probleme frühzeitig erkannt werden, sodass fehlerhafte Produkte nicht weiter in die Lieferkette gelangen oder an Kunden verkauft werden.
Solche Systeme können verhindern, dass eine einfache Rückrufaktion für ein Paket mit einer fehlenden Flasche notwendig wird, oder Patienten davor schützen, aufgrund einer falschen Etikettierung das falsche Medikament einzunehmen. Die Fähigkeiten eines Bildverarbeitungssystems wirken sich direkt auf die Markenreputation, das Lieferkettenmanagement und die Kundenerfahrung aus und sind somit von erheblichem Vorteil.

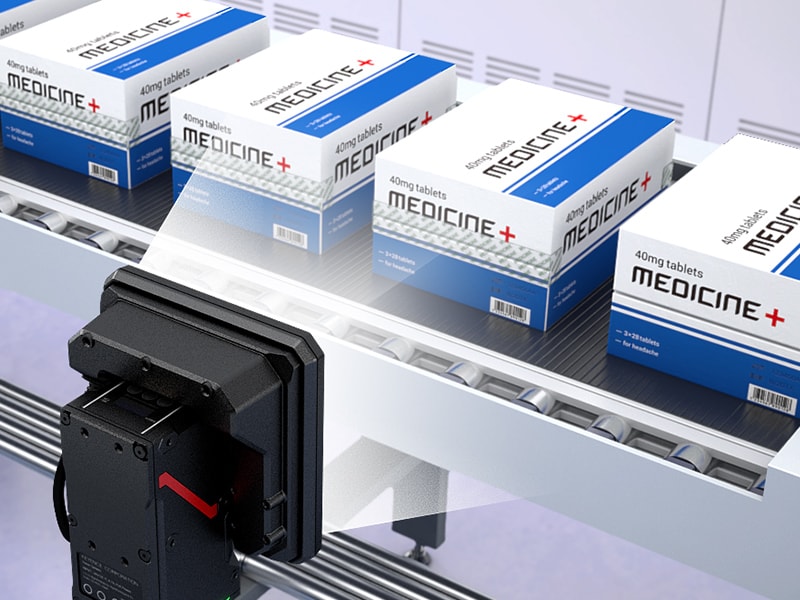

Ein Bildverarbeitungssystem nutzt eine Kombination aus Industriekameras, kalibrierten Objektiven und spezieller Beleuchtung, um detaillierte Bilder jedes Produkts zu erfassen, während dieses die Produktionslinie entlangläuft. Bei komplexen Oberflächen oder kontinuierlichen Materialien können auch 3D- oder Zeilenkameras eingesetzt werden, um eine vollständige Erkennung sicherzustellen.
Die Beleuchtungsbedingungen werden so angepasst, dass spezifische Produktmerkmale, wie beispielsweise die Kantenklarheit oder die Oberflächenstruktur, hervorgehoben werden. Die Kamera erfasst das Bild und die Software vergleicht es mit vorgegebenen Kriterien. Bei Abweichungen markiert das System das Teil, protokolliert das Ergebnis oder entfernt das Bauteil automatisch. In vielen Produktionsumgebungen geschieht dies hundertfach pro Minute, ohne dass die Genauigkeit nachlässt.

Erfasst visuelle Probleme, die die Bauteilintegrität beeinträchtigen, z. B. Kratzer, Verfärbungen, fehlerhafte Beschichtungen oder strukturelle Unregelmäßigkeiten. Selbst kleinste Fehler, die menschlichen Prüfern entgehen, können kostspielige Folgeschäden verursachen.

Ein wesentlicher Vorteil automatisierter Bildverarbeitungssysteme ist ihre konstante Prüfleistung. Während manuelle Prüfprozesse natürlichen Schwankungen in Prüftempo und Wiederholgenauigkeit unterliegen können, liefern optische Inspektionssysteme über den gesamten Produktionszeitraum hinweg reproduzierbare Ergebnisse – unabhängig davon, ob es sich um den ersten Zyklus oder das tausendste Bauteil eines Fertigungslaufs handelt. Bildverarbeitungssysteme wenden stets dieselbe Logik und Toleranz ohne Abweichung an.
Ein weiterer Faktor ist die Geschwindigkeit, da maschinelle Bildverarbeitung große Stückzahlen verarbeiten kann, ohne Engpässe zu erzeugen oder auf Stichproben angewiesen zu sein.
Aus Kostensicht reduziert die automatisierte Inspektion Nacharbeit, Ausschuss und Fehler in späten Produktionsphasen. Zudem verringert sie die Abhängigkeit von manueller Arbeit bei wiederkehrenden Aufgaben, sodass sich Teams auf Prozessoptimierungen statt auf die Behebung von Symptomen konzentrieren können.

Manuelle Prüfungen sind zwar möglich, jedoch nicht ideal, da moderne Produktionslinien hochautomatisiert und mit hoher Geschwindigkeit arbeiten. Ein Bildverarbeitungssystem gewährleistet, dass die Linie schnell läuft, ohne dass die Prüfqualität beeinträchtigt wird.
Darüber hinaus übertrifft die Technologie von Bildverarbeitungssystemen die menschlichen Fähigkeiten. Seit der Einführung von Bildverarbeitungssystemen in den 1960er-Jahren, als diese nur Schwarz-Weiß-Kontraste erfassen konnten, hat sich die Technologie erheblich weiterentwickelt.
Heute verfügen Bildverarbeitungssysteme über eine hohe Auflösung, Farbabbildung, mehrere Objektive und 3D-Scan-Funktionen.
Sie erkennen Details, die für das menschliche Auge nicht sichtbar sind und erfassen winzige Verunreinigungen, Fehler, Defekte und Messabweichungen. Diese intelligente Technologie macht die Qualitätskontrolle und Produktsicherheit deutlich präziser.

Es gibt sechs Arten von Inspektionen, die Bildverarbeitungssysteme in der Regel durchführen. In diesem Abschnitt wird erläutert, was diese Inspektionen bedeuten und wie sie in verschiedenen Branchen eingesetzt werden.

KEYENCE bietet eine Vielzahl von Optionen für Bildverarbeitungssysteme, Bildverarbeitungssensoren sowie bildgestützte Messsysteme. Die verfügbaren Lösungen innerhalb jeder Kategorie unterscheiden sich unter anderem in Bezug auf Wiederholgenauigkeit, optimalen Einsatzbereich, Kameratechnologie, Software und Bildqualität.

Unterschiedliche Produktionsherausforderungen erfordern unterschiedliche Lösungen in der industriellen Bildverarbeitung. KEYENCE bietet hierfür mehrere Systemplattformen. Die Modellreihe VS kombiniert kantenbasierte Erkennung mit integrierter KI und kann dadurch selbst feine Oberflächenunterschiede ohne kundenspezifische Programmierung zuverlässig erfassen. Sie wird häufig in der Kunststoffspritzguss- und Verpackungsindustrie eingesetzt, da Defekte dort nicht immer einheitlich auftreten und Fehlalarme den Produktionsfluss unnötig verlangsamen würden.
Wenn Anwendungen eine vollständige Kontrolle über Beleuchtung, Objektive und Bildtiming erfordern, bietet die Modellreihe XG-X die notwendige Flexibilität. Die Unterstützung von Multi-Kamera-Konfigurationen und Zeilenkameras macht sie besonders leistungsstark für kontinuierliche Materialien wie Folien, Schläuche oder Bleche, die nicht in einem einzelnen Bild erfasst werden können.
Die Modellreihe CV-X verbindet leistungsstarke Inspektionsfunktionen mit hoher Benutzerfreundlichkeit. Die geführte Benutzeroberfläche vereinfacht die Inbetriebnahme für Teams, die 3D-Prüfungen oder Roboterpositionierungen benötigen, aber keine zeit- oder personalintensiven Individualintegrationen umsetzen können. Etikettenpositionen, Füllstände und Echtzeit-Gut/Schlecht-Entscheidungen werden verarbeitet, ohne dass die Produktionsgeschwindigkeit beeinträchtigt wird.

Der erste Schritt befasst sich damit, klar zu definieren, was gemessen oder überprüft werden soll. Diese Anforderung bestimmt die Auswahl der Kamera, der Beleuchtungsart und der Objektivkonfiguration sowie den Umfang der benötigten Softwarefunktionen.
Nach der Hardwareauswahl umfasst die Einrichtung die Feinabstimmung der Beleuchtung, das Fokussieren der Optik und die Definition der Bildverarbeitungslogik. Die meisten modernen Systeme, einschließlich KI-gestützter Lösungen, sind für eine schnelle Inbetriebnahme mit minimalem Schulungsaufwand ausgelegt.
Auch die Einführungsstrategie variiert. Einige Unternehmen starten mit einer einzelnen Inspektionsstation als Pilotprojekt. Andere setzen von Beginn an auf eine umfassende Implementierung und integrieren die Bildverarbeitung an allen relevanten Stationen der Produktionslinie.

In der Elektronikfertigung überprüfen Bildverarbeitungssysteme die Qualität von Lötstellen, Leiterbahnverläufen und Ausrichtungen auf hochdichten Leiterplatten. Diese Systeme ersetzen mehrstufige manuelle Prüfungen und reduzieren gleichzeitig Fehlfreigaben.
In der Automobilproduktion erkennen Zeilenkameras die Qualität von Schweißnähten und prüfen die Passgenauigkeit von Karosserieteilen in Echtzeit. Bauteile, die früher nur offline geprüft werden konnten, werden heute direkt in der Produktionslinie bei voller Geschwindigkeit validiert.
In einem Produktionsbetrieb wurde ein KI-gestütztes Bildverarbeitungssystem eingesetzt, um kosmetische Verpackungsfehler zu erkennen, die von menschlichen Prüfern zuvor übersehen wurden. Die Erkennungsrate stieg um über 40 %, wodurch Kundenreklamationen und Rücksendungen reduziert werden konnten, ohne dass zusätzliches Personal erforderlich war.

Das Ziel ist nicht allein die Inspektion, sondern auch die Nutzung der gewonnenen Daten. Automatisierte Prüfungen liefern Informationen, mit denen Hersteller Prozessschwankungen überwachen, Ursachen analysieren und vorgelagerte Prozesse optimieren können. Bildverarbeitungssysteme schaffen die Transparenz, die nötig ist, um schneller zu reagieren und Probleme direkt an der Quelle zu beheben.
In vielen Anwendungen werden die Daten direkt an Dashboards oder Alarmsysteme übergeben. Ingenieure können so Fehlertendenzen erkennen, Leistungen nach Schicht oder Produkttyp analysieren und Entscheidungen auf Basis realer Kennzahlen treffen.
