Bildverarbeitungssysteme
Bildverarbeitungssysteme für die Halbleiter- und Elektronikindustrie
Wichtige Punkte
- Das neueste KI-gestützte Bildverarbeitungssystem VS-Serie von KEYENCE bietet schnelle und präzise Lösungen für KI- und regelbasierte Inspektionen in der Halbleiter- und Elektronikfertigung.
- Mit hochauflösenden Kameras (bis zu 64 Megapixel) kann die gesamte Leiterplatte in einem einzigen Bild erfasst werden, wodurch gleichzeitige Prüfungen wie Messen und Produktunterscheidung möglich sind.
- Bildverarbeitungssysteme erkennen präzise Fehler in winzigen Schaltungsmustern und Edelmetallbeschichtungen sowie Fremdpartikel auf LED-Oberflächen, was zu einer höheren Ausbeute führt.
- Zu den Kernfunktionen der VS-Serie zählen die Bildoptimierung mit einem Klick, die schnelle Programmierung über VS Creator, sowie die Datenvisualisierung in Echtzeit.
- Durch die Echtzeit-Fehlerinspektion und Rückverfolgbarkeit von Prozessen wird die Einhaltung von Standards gesichert und eine schnellere Fehlererkennung ermöglicht, was Kosten senkt.
Mit Fokus auf Benutzerfreundlichkeit und Stabilität hat KEYENCE seine Produkte in den letzten 30 Jahren kontinuierlich weiterentwickelt und dabei die Serien XG-System und dem neuesten KI-gestützten Bildverarbeitungssystem (VS-Serie) eingeführt. Während wir bestrebt sind, den sich wandelnden Anforderungen der Halbleiter- und Elektronikfertigungsindustrie gerecht zu werden, freuen wir uns, unsere neuesten hochmodernen Bildverarbeitungssysteme für die Halbleiterfertigung vorzustellen, die auf unseren fortschrittlichen Technologien basieren.
Unser neuestes Bildverarbeitungssystem, die VS-Serie, bietet schnelle und präzise Bildverarbeitungslösungen für Halbleiter und Elektronik. Optischer Zoom und benutzerfreundliche Software ermöglichen eine schnelle Einrichtung für KI- und regelbasierte Inspektionen – für alle Erfahrungsstufen.
Sitzbestätigung eines Wafers
Überprüfung der Position von Waferkerben
Überprüfung der Waferposition in einem Träger/Rack
-
1Falsch eingesetzter Wafer
Suche nach LCD-Ausrichtungsmarken
Anwendungen für Bildverarbeitungssysteme zur Halbleiterinspektion und Elektronikfertigung
Inspektion von Halbleiterkomponenten
Von der Erkennung von Defekten auf IC-Chips bis zur Messung des Steckverbinderabstands ermöglichen unsere Bildverarbeitungssysteme Hochgeschwindigkeits- und präzise Halbleiterinspektionen verschiedener Komponenten. Mit einer 64-Megapixel-Kamera können wir die gesamte Leiterplatte in einem einzigen Bild erfassen und so gleichzeitige Halbleiterinspektionen wie Produktunterscheidung und Messung durchführen.
Qualitätskontrolle in der Elektronikfertigung
Unsere Bildverarbeitungssysteme erkennen Fremdpartikel, Flecken und Fehler auf LED-Oberflächen und sorgen für eine hohe Ausbeute in der Produktionslinie. Sie führen auch detaillierte Inspektionen von Quarzoszillatoren durch, die unabhängig von Textur oder individuellen Unterschieden selbst kleinste Defekte in der Elektronik-Qualitätskontrolle erkennen.
Fehlererkennung in der Halbleiterfertigung

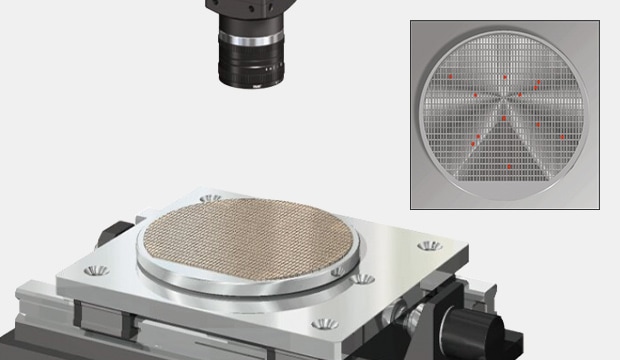

Unsere Bildverarbeitungssysteme sind in der Lage, Fehler in winzigen Schaltungsmustern und Edelmetallbeschichtungen auf Halbleiterwafern präzise zu erkennen. Die Hochgeschwindigkeitsverarbeitung unserer Systeme ermöglicht eine Echtzeit-Fehlerinspektion in der Halbleiterfertigung.
Einführung unseres KI-gestützten Bildverarbeitungssystems für die Halbleiter- und Elektronikfertigungsindustrie
Da die Nachfrage nach hochwertigen Produkten und effizienten Prozessen in der Halbleiter- und Elektronikfertigungsindustrie wächst, sind fortschrittliche Bildverarbeitungssysteme für Präzision und Produktivität unerlässlich. KEYENCE hat ein KI-gestütztes Bildverarbeitungssystem entwickelt, das Deep Learning nutzt, um die Inspektionsgenauigkeit und -geschwindigkeit zu verbessern. Dieses System passt sich schnell an Produktdesignänderungen an und bietet Flexibilität für verschiedene Inspektionsanforderungen.
Kernfunktionen:
- Bildoptimierung: Erstellen Sie mit nur einem Klick das optimale Bild für Ihre Inspektion.
- Schnelle Programmierung: Unsere VS Creator-Software ermöglicht eine schnelle und einfache Programmierung.
- Optimale Werkzeugauswahl: Das Edge-AI-x-regelbasierte System sorgt dafür, dass jedes Mal das richtige Werkzeug ausgewählt wird.
- Datenvisualisierung: Das Vision-Dashboard ermöglicht es Benutzern, Daten in Echtzeit zu sehen.
Entdecken Sie das fortschrittliche KI-gestützte Bildverarbeitungssystem, das Ihre Halbleiter- und Elektronikfertigung transformieren kann. Steigen Sie noch heute auf die KEYENCE VS-Serie um!
FAQs zu Bildverarbeitungssystemen in der Halbleiter- und Elektronikfertigungsindustrie
Welche Vorteile bietet der Einsatz von Bildverarbeitungssystemen in der Halbleiterfertigung?
Der Einsatz von Bildverarbeitungssystemen in der Halbleiterfertigung ermöglicht Hochgeschwindigkeits- und präzise Inspektionen, was zu einer höheren Ausbeute in der Produktionslinie und einer verbesserten Qualitätskontrolle führt. Darüber hinaus ermöglichen die Echtzeitfunktionen dieser Systeme eine schnellere Fehlererkennung, was zu Kosteneinsparungen und höherer Effizienz führt.
Welche Arten von Bildverarbeitungssystemen werden in der Halbleiterfertigung häufig verwendet?
Die wichtigsten Bildverarbeitungssysteme in der Halbleiterfertigung verwenden hochauflösende Kameras, fortschrittliche Beleuchtung und Bildverarbeitung. Zu den Kategorien gehören 3D-Bildverarbeitung, Zeilenkameras, dimensionale Halbleiterinspektion und Qualitätskontrollsysteme.
Bei welchen Herausforderungen helfen Bildverarbeitungssysteme in der Halbleiterindustrie?
Durch die präzise Erkennung von Fehlern auf Oberflächen und Komponenten stellen diese Bildverarbeitungssysteme für die Halbleiterinspektion sicher, dass nur hochwertige Produkte auf den Markt gelangen. Sie identifizieren auch potenzielle Fertigungsprobleme frühzeitig und verhindern so kostspielige Rückrufe oder Nacharbeiten.
Wie unterstützen Bildverarbeitungssysteme Rückverfolgbarkeit und Konformitätsanforderungen in der Halbleiter- und Elektronikfertigungsindustrie?
Bildverarbeitungssysteme in der Halbleiter- und Elektronikfertigungsindustrie verfolgen Produktionsprozesse, Materialien und Produktqualität, um die Rückverfolgbarkeit von Fehlern zu verbessern und die Einhaltung von Standards sicherzustellen.
Was sind die wichtigsten Überlegungen bei der Auswahl von Bildverarbeitungssystemen für die Halbleiter- und Elektronikfertigungsindustrie?
Zu den wichtigsten Überlegungen gehören die Genauigkeit und Geschwindigkeit der Halbleiterinspektionen, die Kompatibilität mit bestehenden Produktionsprozessen, die einfache Integration in bestehende Systeme, Kosteneffizienz und Zuverlässigkeit.
Warum sind Bildverarbeitungssysteme in der Halbleiterindustrie wichtig?
Bildverarbeitungssysteme verwenden fortschrittliche Algorithmen und hochauflösende Kameras, um selbst kleinste Fehler zu erkennen, die mit bloßem Auge nicht sichtbar sind. Dies garantiert, dass nur fehlerfreie Produkte auf den Markt gelangen und Rückrufe sowie Kundenunzufriedenheit minimiert werden.
