Induktiver Näherungssensor mit separater Auswerteeinheit
Modellreihe ER-N
Kennliniendiagramm Induktiver Näherungssensor mit separater Auswerteeinheit Modellreihe ER-N
ER-NH028

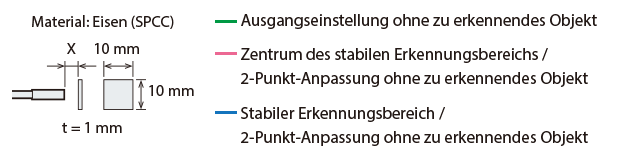

Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)

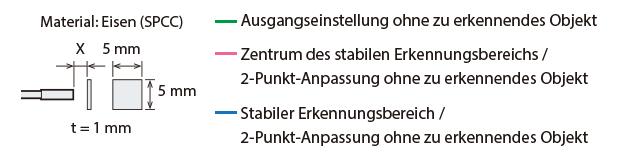

Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)

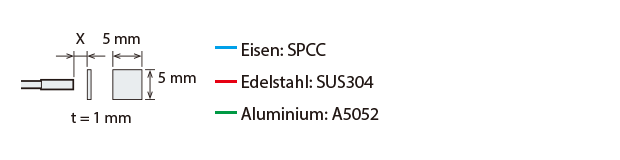

Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]

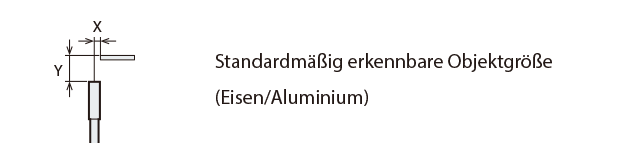

Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 5 mm × 5 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)

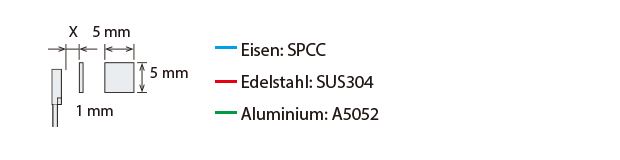

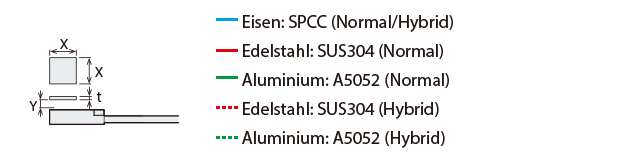

Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 5 mm × 5 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH038
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)

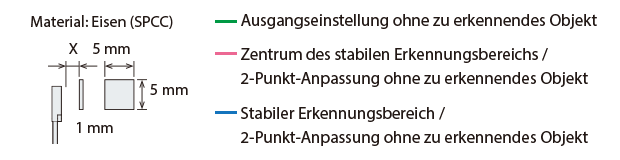

Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)
Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 5 mm × 5 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 5 mm × 5 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH054(G)
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)
Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)
Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 5 mm × 5 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 5 mm × 5 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH080(G)
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)
Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)

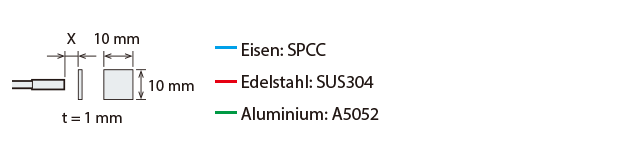

Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 10 mm × 10 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 10 mm × 10 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH100(G)
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)
Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)
Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 10 mm × 10 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 10 mm × 10 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH035F
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)
Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)
Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 5 mm × 5 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 5 mm × 5 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH048F
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)

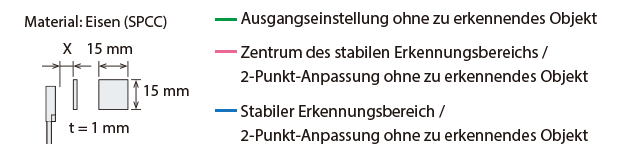

Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)
Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 15 mm × 15 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 15 mm × 15 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße
ER-NH028U
Erkennungsabstand - Kenndaten zur Erkennungsgröße (Standardbeispiel)
Unterschiedliche Kenndaten je nach Einstellbedingungen (Betriebsart: Normal)
Unterschiedliche Kenndaten je nach Betriebsart (Ausgangseinstellung ohne zu erkennendes Objekt)
[Betriebsart: Normal]
[Betriebsart: Hybrid]
[Betriebsart: Magnetisch]
[Betriebsart: Nichtmagnetisch]
Diagramm des Erkennungsbereichs (Standardbeispiel)
Wird der Nullabgleich ohne zu erkennendes Objekt eingestellt und die Mitte des Sensors auf das zu erkennende Objekt in einer Entfernung von 100% oder 50% des stabilen Erkennungsbereichs ausgerichtet, wird der angezeigte Wert als Schaltwert verwendet.
Größe des zu erkennenden Objekts: 10 mm × 10 mm, Dicke t = 1 mm (Referenzobjekt), Betriebsart „Normal“
Zu erkennendes Objekt: Eisen (SPCC)
Zu erkennendes Objekt: Aluminium (A5052)
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Wird ein standardmäßiges Referenzobjekt bei 50% des stabilen Erkennungsbereichs positioniert und eine 2-Punkt-Anpassung ohne Referenzobjekt durchgeführt, dient der angezeigte Wert bei 100% des stabilen Erkennungsbereichs als Schaltwert. Bei Einstellung des Betriebsmodus auf magnetisches/nichtmagnetisches Metall verkürzt sich der Erkennungsabstand.
Erkennbare Objektgröße: 10 mm × 10 mm, Dicke = t mm
Einfluss der erkennbaren Objektdicke
Erkennbare Objektgröße: X × X, Dicke t = 1 mm
Einfluss der erkennbaren Objektgröße

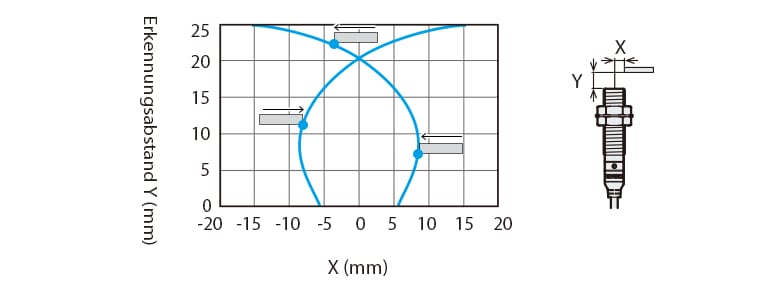

Erklärung und Hinweise zum Verständnis der Diagramme
Im Diagramm werden entsprechend der Position und Bewegung eines Standardobjekts (gemäß den Spezifikationen) in Pfeilrichtung parallel zum Sensor die Einschaltpunkte des Ausgangs dargestellt (Ausgangssignal wechselt auf EIN).
