Was ist ein Sicherheitslichtvorhang? Funktionsprinzip, Typen & Auswahlhilfe
Wichtige Punkte im Überblick
- Sicherheitslichtvorhänge erkennen Eingriffe berührungslos und leiten das sicherheitsgerichtete Abschalten einer Maschine ein.
- Typen nach Detektionsvermögen (d): Fingerschutz 14 mm, Handschutz 25–40 mm, Körperschutz 45–90 mm.
- Wichtige Sonderfunktionen sind Muting, teilweise oder vollständige Ausblendung von Strahlachsen (Blanking) und Kaskadierung.
- Auswahlkriterien sind zu schützendes Körperteil, erforderlicher PL, Schutzfeldhöhe und mögliche Sonderfunktionen.
- Modellreihen GL-V und GL-R erreichen PL e Kategorie 4 und bieten Varianten für Finger-, Hand- und Körperschutz.
Sicherheitslichtvorhänge – auch als ESPE (Electro-Sensitive Protective Equipment) oder BWS (Berührungslos wirkende Schutzeinrichtung) bezeichnet – sind die meisteingesetzte berührungslose Schutzeinrichtung in der Maschinensicherheit. Sie erkennen den Eingriff von Personen oder das Eindringen von Körperteilen in eine Gefahrenzone und leiten einen Stopp der Maschine ein, bevor ein Schaden entstehen kann.

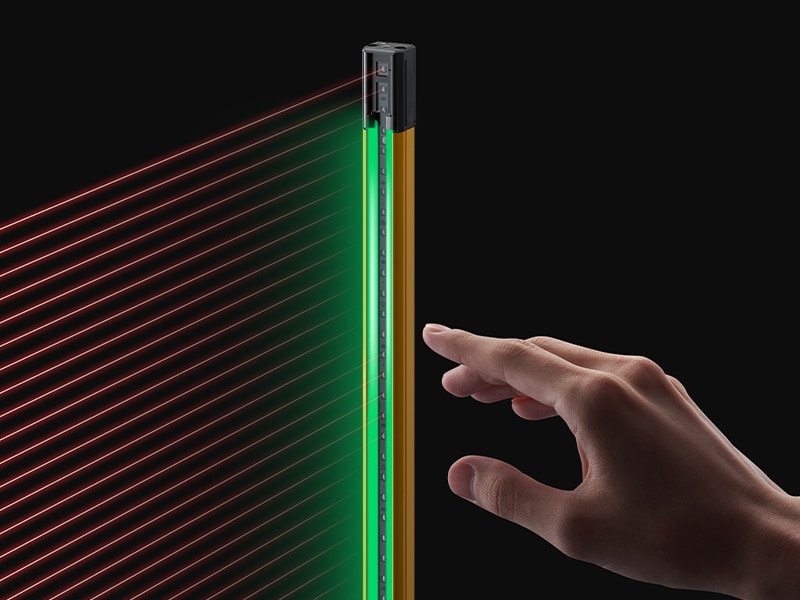

Funktionsprinzip Sicherheitslichtvorhang
Ein Sicherheitslichtvorhang besteht aus einem Sender und einem Empfänger, die wie eine Lichtschranke einander gegenüber aufgestellt werden. Der Sender erzeugt ein Schutzfeld aus mehreren parallelen Infrarot-Lichtstrahlen, die vom Empfänger ausgewertet werden. Sobald einer dieser Strahlen unterbrochen wird – z.B. durch eine Hand oder einen Finger – gibt der Empfänger ein Steuersignal an die Maschinen-Sicherheitssteuerung aus, die daraufhin den sicheren Zustand auslöst.
| Komponente | Funktion |
|---|---|
| Sender (Transmitter) | Sendet synchronisierte Infrarot-Lichtstrahlen aus |
| Empfänger (Receiver) | Detektiert jeden einzelnen Lichtstrahl und meldet Unterbrechungen |
| Auswerteelektronik | Integriert im Empfänger; erzeugt sicheres OSSD-Ausgangssignal |
| OSSD-Ausgänge | Output Signal Switching Device – zwei redundante Sicherheitsausgänge (OSSD 1/2) |
Typen von Sicherheitslichtvorhängen

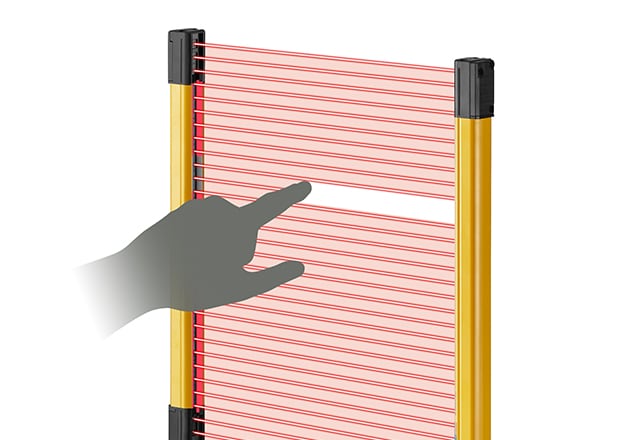

Fingerschutz (Detektionsvermögen d = 14 mm)
Sicherheitslichtvorhänge mit 14 mm Detektionsvermögen erkennen einen einzelnen Finger. Sie werden dort eingesetzt, wo Bediener mit der Hand in die Gefahrenzone eingreifen können, z.B. an Stanzmaschinen, Pressen oder Montagestationen. In Verbindung mit einer schnellen Ansprechzeit ergibt sich ein kleinstmöglicher Sicherheitsabstand zum Gefahrenbereich.

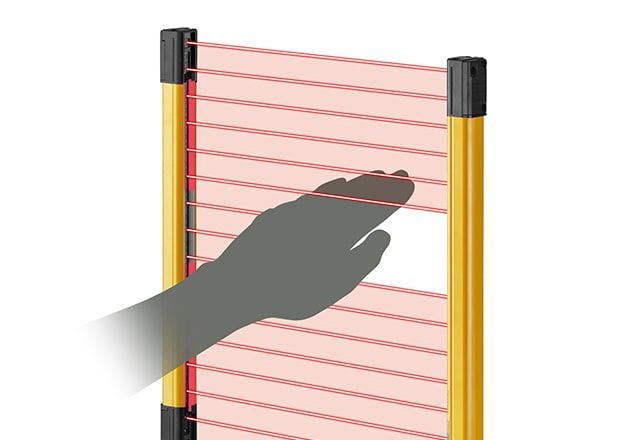

Handschutz (Detektionsvermögen d = 25–40 mm)
Sicherheitslichtvorhänge mit 25–40 mm Detektionsvermögen erkennen spätestens Hände und Handgelenke. Sie werden bei Anwendungen eingesetzt, bei denen ein Fingerschutz nicht erforderlich ist und ein größerer Strahlenabstand ausreicht. Daraus resultiert im direkten Vergleich zu einem Sicherheitslichtvorhang mit Fingerschutz ein etwas größerer Sicherheitsabstand zum Gefahrenbereich.

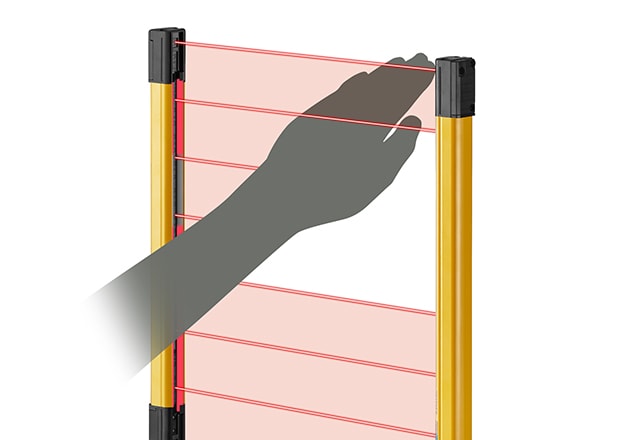

Körperschutz / Zugangssicherung (d = 45–90 mm)
Sicherheitslichtvorhänge mit Körperdetektionsvermögen von 45 mm und mehr sichern den Zugang zu Gefahrenbereichen. Sie erkennen das Eintreten einer Person und schützen so den Eingang zu Roboterzellen, Förderanlagen oder automatisierten Bereichen. Daraus resultiert im direkten Vergleich zu einem Sicherheitslichtvorhang mit Finger- oder Handschutz ein noch größerer notwendiger Sicherheitsabstand zum Gefahrenbereich.
Sonderfunktionen moderner Sicherheitslichtvorhänge

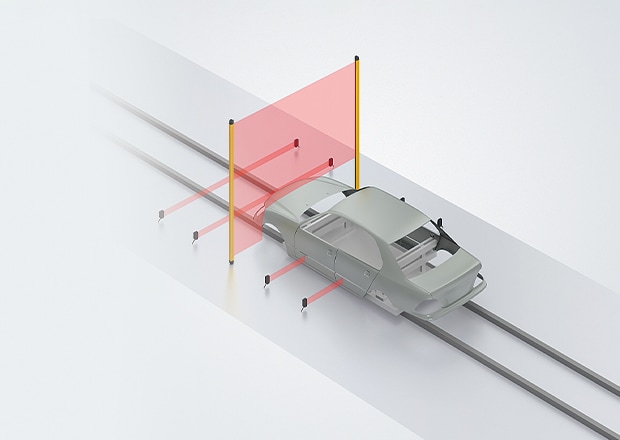

- Muting: Temporäre Überbrückung des Schutzfelds für den kontrollierten Materialtransport (Werkstücke passieren den Sicherheitslichtvorhang ohne Maschinenabschaltung).
- Fixed Blanking/Dauerhafte Ausblendung: Invertierung der Logik einzelner Strahlen für Werkzeuge oder Einspannvorrichtungen, die sich dauerhaft im Schutzfeld befinden. Bei Unterbrechung aller definierten Strahlen sind die OSSDs aktiv.
- Floating Blanking/Strahlachsenausblendung: Automatisches Ausblenden eines beweglichen Objekts im Schutzfeld, bei vorher definierter möglicher Anzahl an unterbrochenen Strahlen.
- Kaskadierung: Bis zu drei Sicherheitslichtvorhänge können in Reihe geschaltet werden. Sobald bei einem der Sicherheitslichtvorhänge eine Unterbrechung festgestellt wird, schalten die gemeinsamen OSSDs AUS.
Auswahlhilfe – welcher Sicherheitslichtvorhang?
| Auswahlkriterium | Empfehlung |
|---|---|
| Zu schützendes Körperteil | Finger → d = 14 mm; Hand → d = 25–40 mm; Körper → d ≥ 45 mm |
| Erforderlicher PL | Die Modellreihen GL-V und GL-R erfüllen PL e / Kat. 4 |
| Schutzfeldhöhe | Abhängig von Maschinengeometrie – Modellreihen GL-V und GL-R bis zu 2.080 mm erhältlich |
| Umgebungsbeständigkeit | Schutzart: IP65/IP67 (IEC60529) |
| Arbeitsabstand | Maximal 15 m |
| Reihenschaltung/Kaskadierung möglich? | Ja, beide Modellreihen können kaskadiert werden |
| Sonderfunktionen verfügbar? | Ja: Modellreihe GL-R, Nein: Modellreihe GL-V |
KEYENCE Sicherheitslichtvorhänge: Modellreihe GL-V
Die KEYENCE Sicherheitslichtvorhänge der Modellreihe GL-V vereinen maximale Sicherheit (PL e, Kategorie 4 nach EN ISO 13849-1) mit einfacher Installation und kompakter Bauform. Die große interaktive Status-LED kann die Ausrichtung des Sicherheitslichtvorhangs vereinfachen und verschiedene Zustände des Sicherheitslichtvorhangs weit sichtbar visualisieren. SISTEMA-Bibliotheken sind für alle Modelle verfügbar.
- GL-VF: Fingerschutz, 14 mm Detektionsvermögen
- GL-VH: Handschutz, 25 mm Detektionsvermögen
- GL-VL: Körperschutz, 45 mm Detektionsvermögen
KEYENCE Sicherheitslichtvorhänge: Modellreihe GL-R
Die KEYENCE Sicherheitslichtvorhänge der Modellreihe GL-R vereinen maximale Sicherheit (PL e, Kategorie 4 nach EN ISO 13849-1) und extreme Robustheit mit einfacher Installation trotz integrierter Sonderfunktionen wie Muting, Fixed Blanking, Floating Blanking, EDM-Rückführung und Anlaufsperre. Die integrierten LED-Anzeigen beschleunigen die Ersteinrichtung. SISTEMA-Bibliotheken sind für alle Modelle verfügbar.
- GL-RF: Fingerschutz, 14 mm Detektionsvermögen
- GL-RH: Handschutz, 25 mm Detektionsvermögen
- GL-RL: Körperschutz, 45 mm Detektionsvermögen
