Digitaler Messprojektor
Modellreihe IM-X1000
Neu

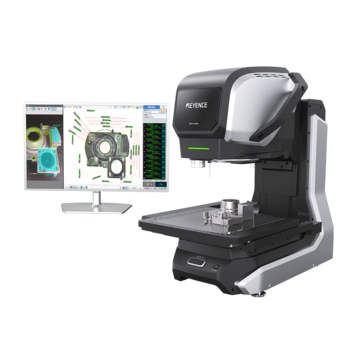

Digitaler Messprojektor Modellreihe IM-X1000
Erweiterter Messbereich

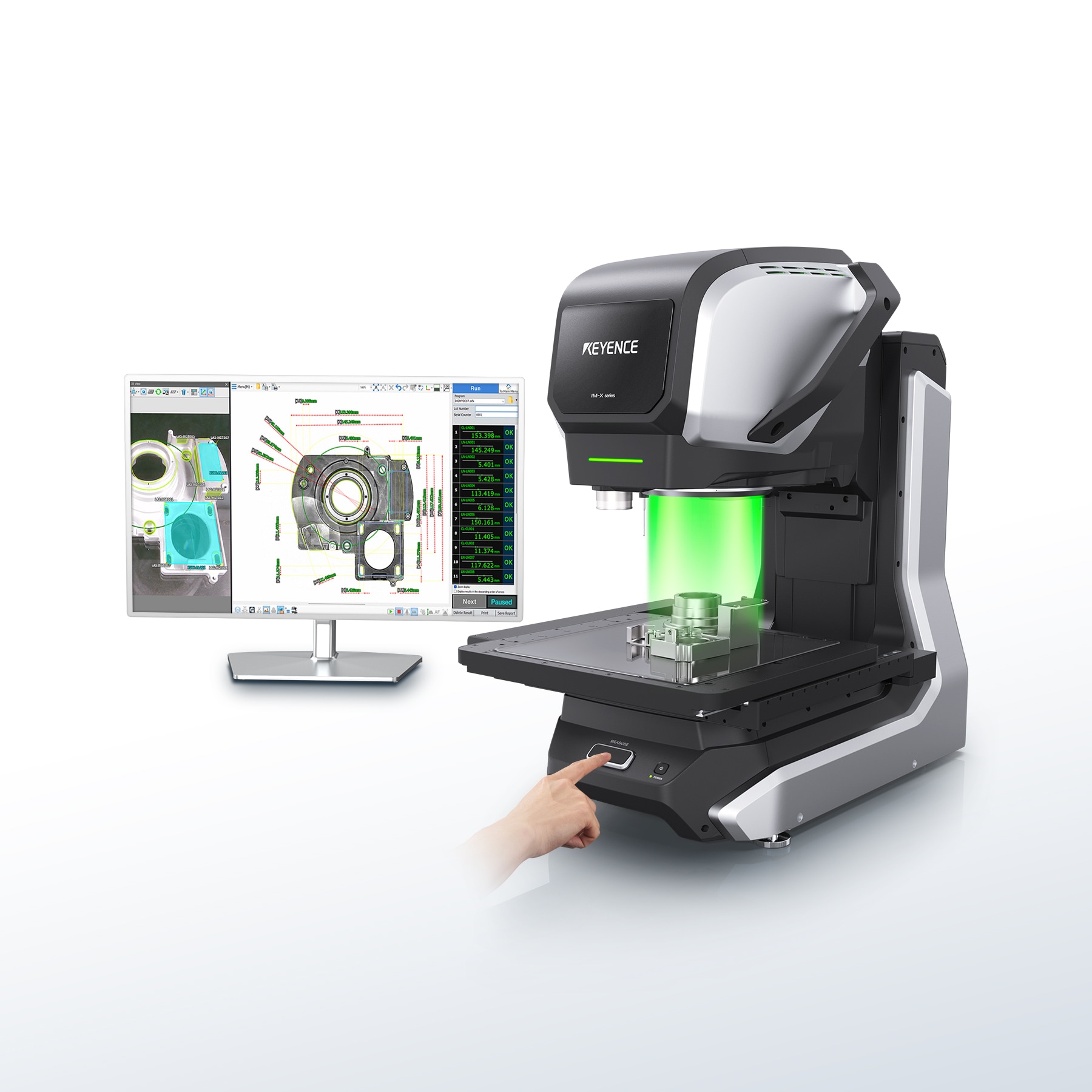

Einfach auflegen und Knopf drücken, um Messungen in Sekundenschnelle durchzuführen.
-
Einheitliche Messergebnisse
-
Automatische Programmierung durch Zeichnungsimport
-
Großer Messtisch mit einer Größe von bis zu 500 mm
Messen Sie Ihre Teile im Handumdrehen per Knopfdruck. Der Digitale Profilprojektor verleiht Messungen dank einfachem Auflegen des Messobjekts und Starten des Messvorgangs per Knopfdruck eine neue Dimension. Dazu kommt noch ein erweiterter Messbereich von bis zu 500 mm. Das Multisensor-System arbeitet zudem mit mehreren Sensoren, darunter ein optischer Sensor, ein Messtaster, ein Laser und eine Rotationseinheit. Dieses System verfügt über eine neue automatische Zeichnungsimportfunktion, die die Programmierung durch den Import von CAD-Dateien und jetzt auch von PDF-, JPEG- und Papierzeichnungen automatisiert. Darüber hinaus optimiert das integrierte Werkzeug „Smart Assist“ automatisch Fokus und Beleuchtung für eine Programmierung auf Expertenniveau und optimale Leistung, selbst ohne Vorkenntnisse in optischer Messtechnik. Der Digitale Messprojektor ist somit nun noch schneller und einfacher in Programmierung und Messung, selbst bei großen Messobjekten.
Merkmale
Für ein breites Anwendungsspektrum, von kleinen bis zu großen Teilen
Neue Funktion: Extra breiter, großer Messtisch (mit einer Größe von 500 mm x 400 mm)
Das System verfügt über einen erweiterten Messbereich, der die 3,3-fache Größe früherer Generationen aufweist. Darüber hinaus kann es auch höhere Teile handhaben, mit maximal der 2,7-fachen Höhe früherer Generationen. Mit diesem neuesten System lassen sich große Teile in einem einzigen Arbeitsgang messen.
- Extra breiter, großer Messtisch mit den Abmessungen X: 500 mm × Y: 400 mm
- Erweiterter Z-Bereich bis zu 200 mm
Zeichnungen importieren und Programme automatisch erstellen lassen
Von der Zeichnung zum Programm in 3 Schritten
Erstellen Sie Programme ganz einfach durch den Import von CAD-, PDF-, JPEG- und sogar Papierzeichnungen. Wählen Sie einfach Ihre kritischen Abmessungen, Sollmaße und Toleranzen aus, um ein Programm zu erstellen.
Präzise Messung in drei Dimensionen

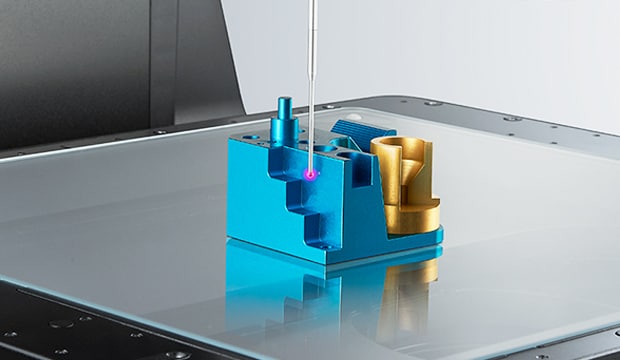

Der Messtaster mit geringer Antastkraft lässt sich vertikal, horizontal und in einem Winkel frei bewegen, sodass die gewünschten Punkte mit einer leichten Berührung gemessen werden können. Selbst Teile mit 3D-Formen lassen sich präzise und ohne Einspannen messen.
Schnelle Höhenmessung beliebiger Form oder beliebigen Materials
Der integrierte konfokale Laser erfasst schnell die Höhe der angegebenen Stelle am Teil und ermöglicht so unabhängig vom Material eine genaue Messung.

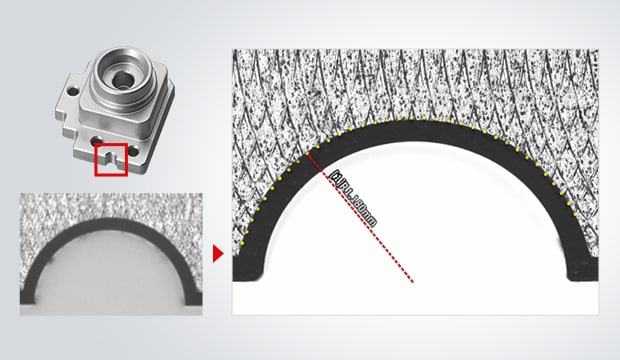

Gestochen scharfe, klare Bilder für präzise Messungen
Der integrierte 20-Megapixel-CMOS-Sensor ermöglicht eine stabile und genaue Messung selbst sehr feiner und komplexer Messpunkte.
Ein modulares System, abgestimmt auf Ihre Messaufgaben
Messtisch und Messkopf können getrennt werden, sodass Sie die für Ihre Messanforderungen am besten geeignete Kombination verwenden können. Es sind Messköpfe mit unterschiedlichen Vergrößerungen und Bildfeldern sowie Messtische in drei Größen erhältlich.
- Messkopftypen: Breitfeld-Messkopf und Präzisions-Messkopf
- Messtischtypen: Kleiner Messtisch (200 mm x 200 mm x 150 mm), mittlerer Messtisch (300 mm x 300 mm x 150 mm) und großer Messtisch (500 mm x 400 mm x 200 mm)
* Der Messbereich variiert je nach Kombination von Messkopf und Messtisch. Mehr dazu erfahren Sie im Katalog.
