Wellenlängen-KonverterbogenErmöglicht eine Hintergrundausleuchtung an Stellen an denen Hintergrundleuchten nur aufwändig zu montieren waren.
CA-DWC30
Konvertierungsvorgang
Aus der Kombination des Wellenlängen-Konverterbogens mit blauem LED‑Licht und einem Blaufilter ergibt sich eine völlig neue Beleuchtungstechnologie, mit der man mittels reflektiertem Licht Gegenlichtaufnahmen von Prüfobjekten erzeugen kann.

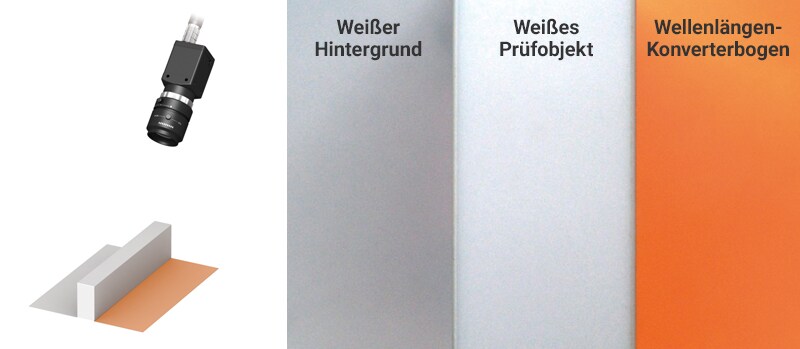

Nur mit Umgebungslicht
Dieses Bild wird erzeugt, wenn das weiße Prüfobjekt auf den Wellenlängen-Konverterbogen und die weiße Platte gelegt wird.

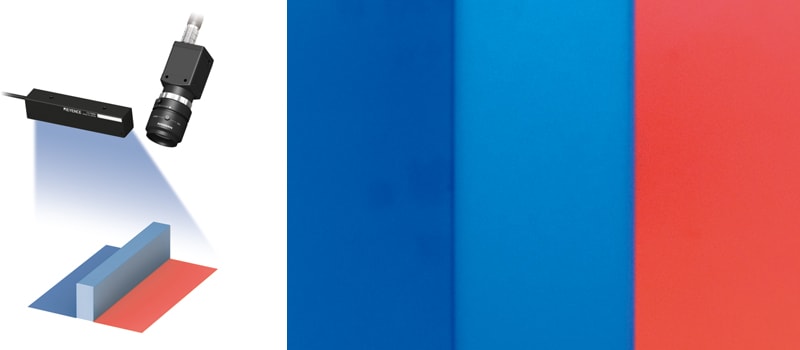

Mit einer blauen Stableuchte
Diese Aufnahme erhält man, wenn man blaues Licht verwendet. Der weiße Hintergrund und die weiße Platte werden in Blau aufgenommen. Der Wellenlängen-Konverterbogen konvertiert das blaue Licht in ein rötliches Orange und reflektiert diese Farbe.

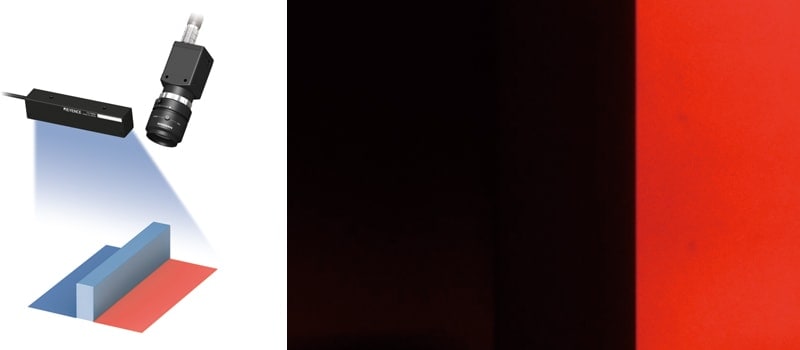

Zusätzlicher Blaufilter am Objektiv
Mit dem Blaufilter werden die blauen Lichtbestandteile herausgefiltert, sodass nur das Licht vom Wellenlängen-Konverterbogen auf das Objektiv trifft. Dadurch erhält man eine ähnliche Aufnahme des weißen Prüfobjekts wie bei Anwendung einer Hintergrundleuchte.
Anwendung
Ausrichtung

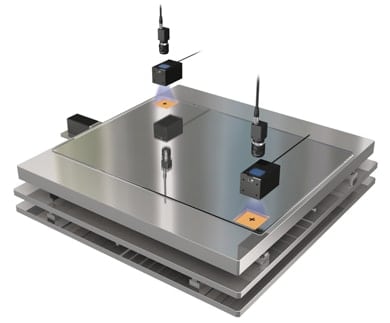

Beim Einbau von Leuchten in einen beweglichen Objekttisch gestaltet sich das Verlegen der Kabel oft als schwierig. Es gibt Situationen, bei denen der allein durch reflektiertes Licht erzeugte Kontrast nicht ausreicht. Mithilfe des Wellenlängen-Konverterbogens lassen sich auch ohne Verdrahtung Gegenlichtaufnahmen und damit stabile Erfassungen realisieren.

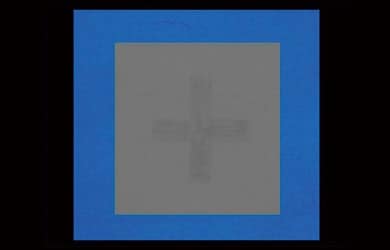

Nur mit reflektiertem blauem Licht
Der Kontrast für die Ausrichtungsmarkierung ist unzureichend, sodass eine stabile Erfassung nicht möglich ist.

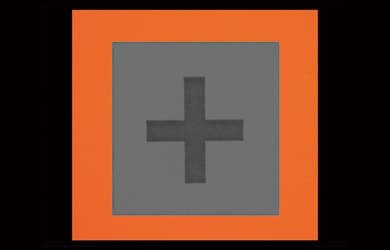

Mit Wellenlängen-Konverterbogen
Der erreichte Kontrast entspricht dem von Bildern, die mit installierten Hintergrundleuchten aufgenommen wurden, wodurch sich die Genauigkeit beim Ausrichten steigern lässt.
Prüfung der Oberfläche von Flüssigkeiten
Sollte kein ausreichender Platz vorhanden sein, um zur Prüfung des Füllstands in einer Abfüllanlage eine Hintergrundleuchte zu installieren, muss stattdessen auf direkte Beleuchtung zurückgegriffen werden. Indem man den Wellenlängen-Konverterbogen um die rotierende Drehvorrichtung legt, kann eine Gegenlichtaufnahme auch bei Vorhandensein von wenig Platz realisiert werden.
Nur mit reflektiertem blauem Licht
Aufgrund der Reflexion der Werkstückoberfläche kann die Oberfläche der Flüssigkeit nicht sicher erfasst werden.

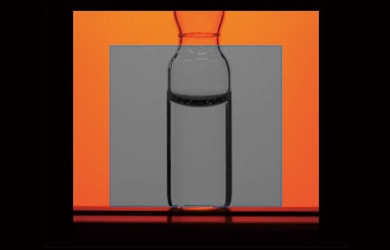

Mit Wellenlängen-Konverterbogen
Nur die Oberfläche der Flüssigkeit wird als Gegenlichtaufnahme klar wiedergegeben, sodass eine stabile Prüfung des Füllstands möglich ist.
Auf dem Wellenlängen-Konverterbogen können sich natürlich Fremdkörper ablagern. Aber auch dann liegt das Produkt noch immer innerhalb der Prüftoleranz, sodass diese Fremdsubstanzen nicht dazu führen, dass es als defekt eingestuft wird.
