Hintergrundleuchten Zusätzliches großes Modell im Format eines DIN-A4-Blatts
CA-DS
Beleuchtungstechniken für Hintergrundbeleuchtungen
Herkömmliche Beleuchtung von der Vorder- bzw. Oberseite kann bei bestimmten Prüfobjekten zu ungleichmäßigem und/oder geringem Kontrast der Merkmale aufgrund von Form, Farbe oder Oberflächenbeschaffenheit führen. Die Verwendung einer Hintergrundbeleuchtung sorgt für ein Durchscheinen des Lichts durch das Prüfobjekt in die Kamera. Wenn das Prüfobjekt undurchsichtig („opak“) ist, wird eine Silhouette mit starkem Kontrast und einem deutlichen Umriss erzeugt, was stabile Qualitätskontrollen ermöglicht. Selbst transparente Prüfobjekte können unterschiedliche Dichten aufweisen (wie etwa bei Schichtmaterialien oder bei Flüssigkeit in einer Flasche). Dank der unterschiedlichen Absorption des Lichts bzw. Durchlässigkeit im Prüfobjekt lassen sich trotzdem Kontraste erzielen.

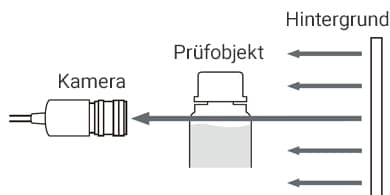

Anordnung von Kamera/Beleuchtung
Zusätzliches großes Modell im Format eines DIN-A4-Blatts
Die Produktpalette wurde um ein großes Modell von der Größe eines DIN-A4-Blatts erweitert. Das Licht wird direkt auf die Kante der Einheit gerichtet, sodass die Leuchte in Bezug auf den ausgeleuchteten Bereich mit minimalem Platzbedarf installiert werden kann.
Dank der speziellen Plattenform kann das Licht direkt auf die Kante der Diffusionsplatte gerichtet werden.
Anwendung

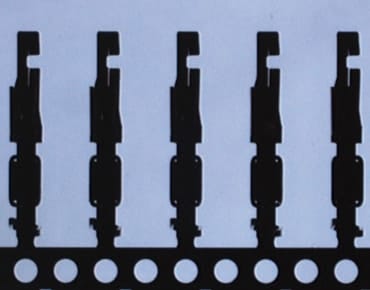

Anschlussleiste
Mit Standardbeleuchtung
Mit Hintergrundbeleuchtung
Erkennung von Defekten in Schrumpfverpackungen
In diesem Anwendungsbeispiel wird das Licht als reflektiertes Licht mit einem großen Ausleuchtungsbereich verwendet.
Einwandfreies Produkt:
Mangelhaftes Produkt:
