Beleuchtungsregler Stromversorgung und Steuerung von LED‑Lichtquellen
CA-DC
CA-DC40E/DC50E (für XG-X, CV-X400/X300), CA-DC60E (für XG-X2000, CV-X400)
CA-DC21E, CA-DC30E (für XG, CV-X200/X100)
Minimale Verkabelung
Die Steuergeräte für LED-Leuchten können direkt und ohne großen Verkabelungsaufwand an das Bildverarbeitungssystem angeschlossen werden. Ganz ohne SPS, nur im Zusammenspiel mit den Trigger-Eingängen für die Bilderfassung ermöglicht es die Ansteuerung der direkten und der Stroboskopbeleuchtung. Bis zu acht Beleuchtungs-Erweiterungsmodule * können an ein einzelnes Bildverarbeitungssystem angeschlossen werden, sodass bis zu 16 Leuchten ohne Verkabelung gesteuert werden können.
- CA-DC40E. Bis zu 2 Einheiten CA-DC50E oder CA-DC60E von insgesamt 8 Einheiten können installiert werden.

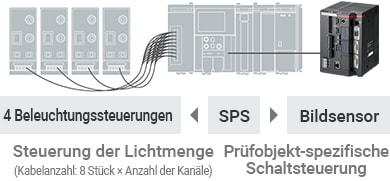

Probleme bei konventionell verkabelten Systemen
- Um vier Beleuchtungssteuerungen anzusteuern, werden 32 I/O-Einheiten und 32 Kabel benötigt, was mehr Zeitaufwand und höhere Kosten bedeutet.
- Die Lichtmengensteuerung muss mit der Prüfobjekt-spezifischen Schaltsteuerung für den Bildsensor synchronisiert werden.
- Da die Lichtmenge für jedes Licht einzeln festgelegt wird, erhöht die Verwendung verschiedener Typen die Arbeit für das Einstellen der Steuerung.
![SPS | [4 Beleuchtungssteuerungen] Steuerung der Lichtmenge (Kabelanzahl: 8 Stück × Anzahl der Kanäle) / [Bildsensor] Prüfobjekt-spezifische Schaltsteuerung](/Images/peripheral_ca_dc_img_03_1863116.jpg)
Stroboskopbeleuchtung
Aufgrund ihrer Flexibilität und Lebensdauer kommen LED‑Beleuchtungen normalerweise bei Bildverarbeitungssystemen zum Einsatz. Meist bleibt das Licht konstant eingeschaltet, da die gezielte Ansteuerung der schnell schaltenden LED's zu aufwendig ist. Die Modellreihe CA-DC ermöglicht standardmäßig den automatischen Stroboskopeffekt der Lichtquellen ohne spezielle Verdrahtung und aufwändige Programmierung. Dadurch wird die Lebensdauer beträchtlich verlängert.
Kontinuierliche Beleuchtung (einschließlich unnötiger Einschaltzeit)
Beleuchtung im Blitzmodus
Die eingeschaltete Zeit wird erheblich verringert, wodurch sich die Lebensdauer vervielfacht.
