Beispiele für Rauheitsmessung


Automobil- und Metallindustrie

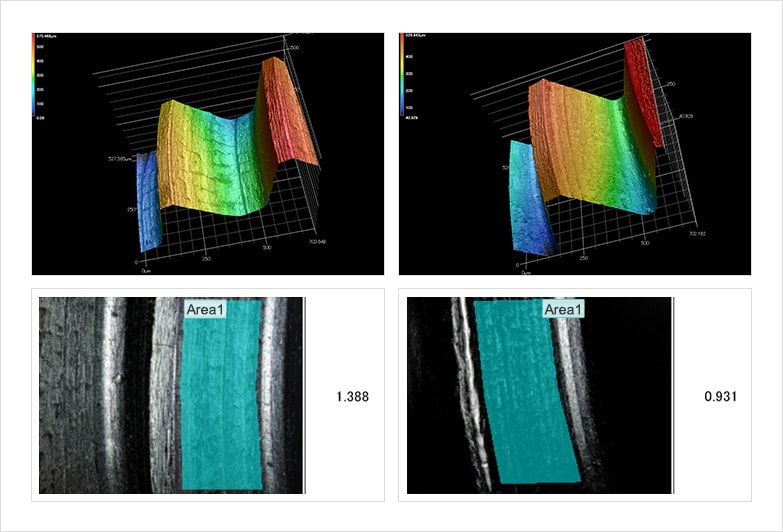

Analyse der Glattheit von Gleitoberflächen/Überstandshöhe — Ra (arithmetischer Mittelwert ) / Rz (größte Höhe)

Lenkkomponenten

Mit Ra-Messungen kann die Glattheit von Gleitoberflächen untersucht werden, mit Rz-Messungen die Oberflächenhöhe. Da bei der alleinigen Verwendung der Ra-Analyse einige Punkte wie einzelne Überstände übersehen werden können, ist es wichtig, dass Ra- und Rz-Analysen in Kombination verwendet werden.

Katalog der Fallstudien herunterladen

Quantifizierung der Qualität von Schleifsteinen durch Analyse der Rauheit — Ra (arithmetischer Mittelwert ) / Rz (größte Höhe)

Metallschleifstein

Ra und Rz werden verwendet, um die Endbeschaffenheit des Schleifsteins zu untersuchen, indem die Unterschiede bei verschiedenen Abrieben geprüft werden. Durch die Verwendung von numerischen Werten in der Verwaltung kann eine stabile Qualität gewährleistet werden.

Katalog der Fallstudien herunterladen

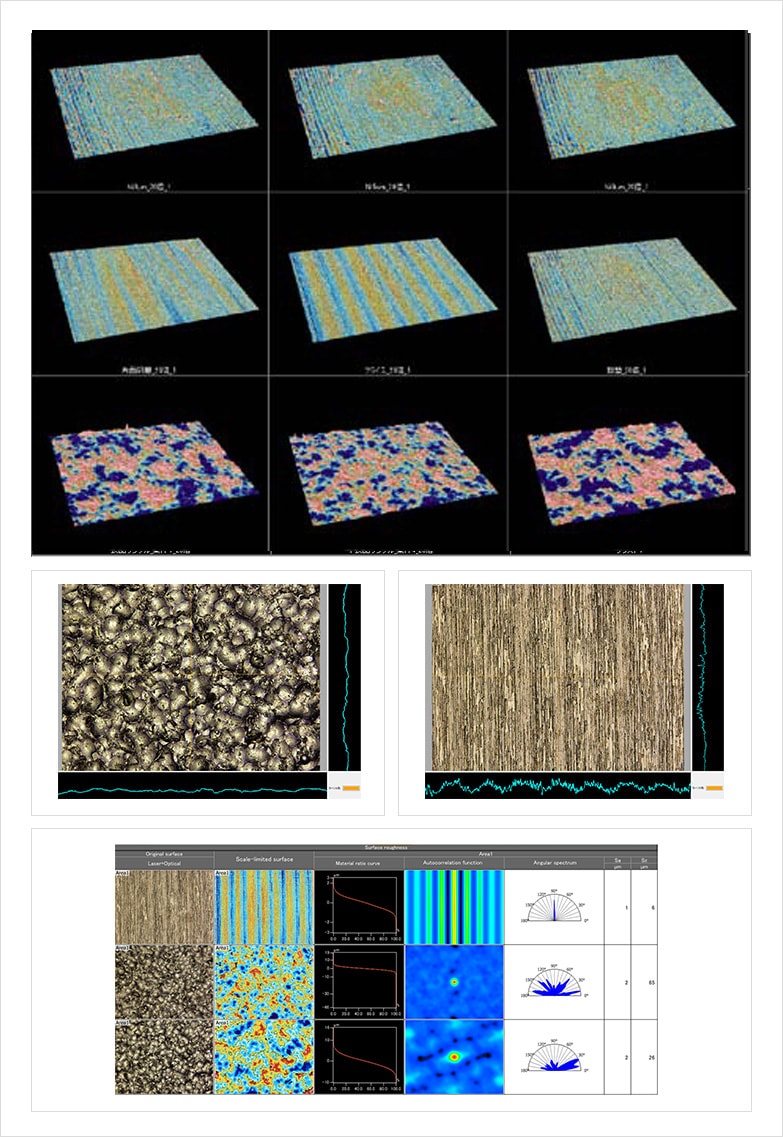

Quantifizierung der Unterschiede bei Metallverarbeitungsmethoden — Sa (arithmetische mittlere Höhe) / Sz (max. Höhe) / Str (Seitenverhältnis Textur)

Bearbeitete Metalloberfläche

In dieser Analyse werden Veränderungen in den Oberflächeneigenschaften, die sich aus verschiedenen Bearbeitungsmethoden ergeben, verglichen. Sa- und Sz-Analysen werden verwendet, um die Oberflächenbeschaffenheit zu untersuchen, und Str wird eingesetzt, um zu überprüfen, ob sich auf der Außenseite Bearbeitungsspuren befinden.

Katalog der Fallstudien herunterladen


Elektro- und Elektronikindustrie

Fehleranalyse der Lötmaschine — Sa (arithmetische mittlere Höhe)

Oberfläche der Lötmaschine

Während des Lötvorgangs bewegt sich die Lötmaschine manchmal über einen großen Bereich und verursacht Stromverlust. Vergleicht man als OK bewertete Produkte mit N.i.O.-Produkten mittels einer Sa-Analyse, wird deutlich, dass N.i.O.-Produkte rauer sind. Die Erweiterung des Beurteilungsbereichs von einer Linie auf die gesamte Oberfläche ermöglicht eine verlässlichere Auswertung.

Katalog der Fallstudien herunterladen

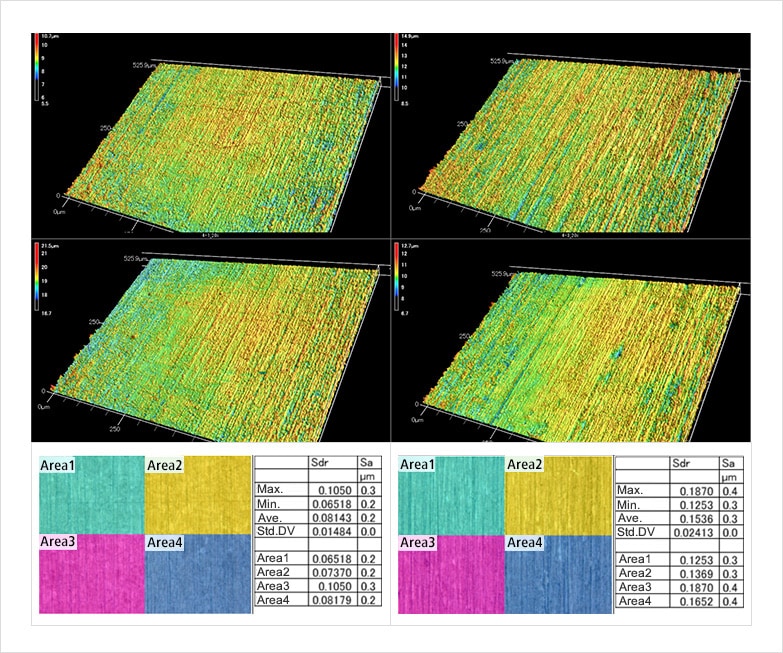

Kupferbeurteilung nach dem Ätzen mit unterschiedlichen Bedingungen — Sdr (entwickeltes Grenzflächenverhältnis) / Sa (arithmetische mittlere Höhe)

Verkupferung unter unterschiedlichen Bearbeitungsbedingungen

Die Rauheit von korrodierten verkupferten Oberflächen kann die Qualität der nachfolgenden Bearbeitung (z. B. Löten) beeinflussen. Sdr und andere Analysen eignen sich besonders zur Beurteilung der Oberfläche, und die Sa wird zur Analyse der Gesamtrauheit verwendet.

Katalog der Fallstudien herunterladen

Verschleißanalyse von mattem Material — Sa (arithmetische mittlere Höhe)

Gleitflächen von Schrauben

Da der Kunststoff von matten Materialien zerkratzt werden kann, wird die Sa-Analyse eingesetzt, um die Glattheit der Gleitoberflächen zu untersuchen. Produkte mit verschiedenen Bearbeitungsmethoden haben kleinere Sa-Werte, was zu verbesserten Überprüfungsresultaten führt. Das ermöglicht die Quantifizierung von Kennziffern Qualitätssicherung.

Katalog der Fallstudien herunterladen


Chemie- und Grundstoffindustrie

Quantifizierung der Qualität von Folien durch Analyse der Rauheit — Sa (arithmetische mittlere Höhe) / Sz (max. Höhe)

Oberfläche einer Folie

Sa- und Sz-Analysen eignen sich besonders für die Beurteilung der Rauheit von Folien. Die Analyse von Folienoberflächen trägt nicht nur zur Reduzierung des Kontrollbedarfs bei, sondern auch zur Erhaltung einer stabilen Qualität von Mehrschicht-Folien, der Umgang mit Glanz und vielem mehr. Zusätzlich wird durch die Verwendung von kontaktlosen Messinstrumenten sichergestellt, dass die Form des Messobjekts nicht beeinträchtigt wird.

Katalog der Fallstudien herunterladen

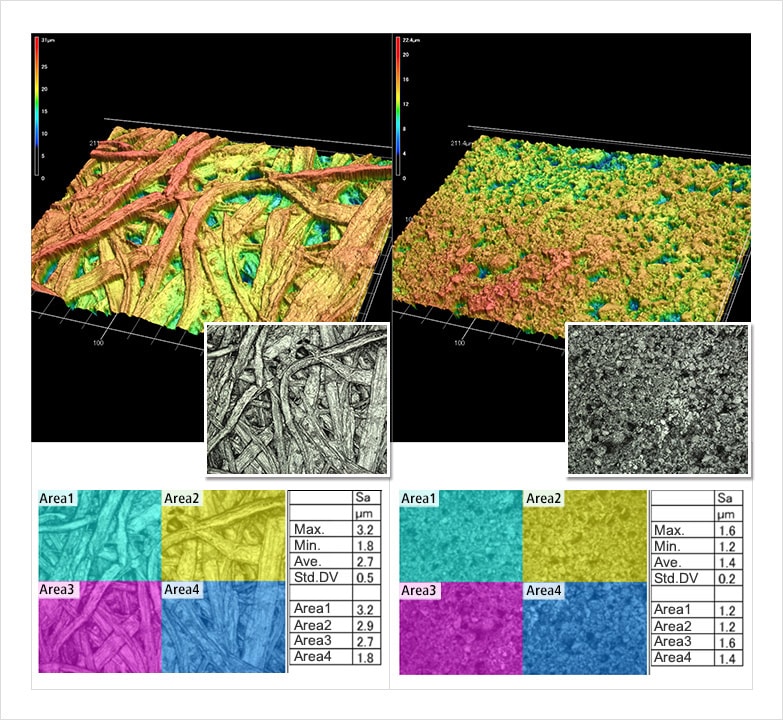

Beurteilung der Auswirkungen der Papierqualität auf das Drucken — Sa (arithmetische mittlere Höhe) / Rsm (durchschnittliche Länge von Objekten)

Vergleich Druckerpapier

Bei der Druckqualität spielt die Oberflächenglattheit eine wichtige Rolle. Obwohl Ra-Analysen oftmals für die Bewertung herangezogen werden, können verlässlichere Werte durch die Sa-Analyse erreicht werden, da die Gesamtoberfläche untersucht wird. Bei der Qualitätsbeurteilung ist eine Analysemethode, die die Gesamtoberfläche eines Produkts untersucht, besonders leistungsfähig. Analysen wie Rsm, die Unebenheiten zyklisch untersuchen, sind ebenfalls effektiv.

Katalog der Fallstudien herunterladen

Beurteilung der Klebkraft von Klebeband aus verschiedenen Fertigungsmethoden — Sdr (entwickeltes Grenzflächenverhältnis)

Klebeband

Sdr-Analysen können verwendet werden, um die Klebkraft von Klebstoffen mittels der Produktionsmethode des Klebebandes zu überprüfen. Sdr-Analysen ermöglichen die proportionale Darstellung der Zunahme der Oberfläche im Vergleich zu einem flachen Objekt als Referenz, was eine numerische Überwachung der Oberflächenzunahme erlaubt.

Katalog der Fallstudien herunterladen


Sonstige

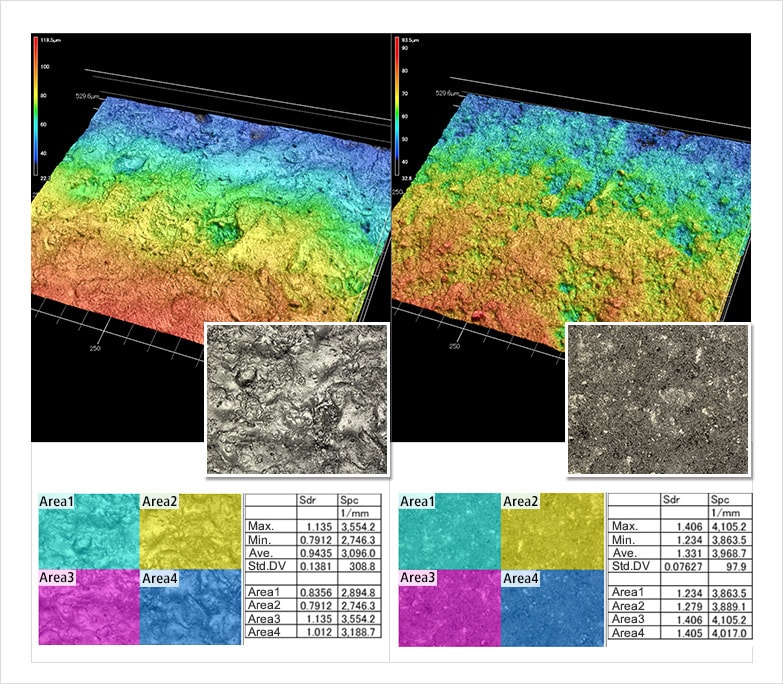

Klebrigkeitsanalyse von Tabletten — Sdr (entwickeltes Grenzflächenverhältnis) / Spc (arithmetische mittlere Spitzenkrümmung)

Tabletten

Im Fall von Tabletten ist die Rauheit der Reibschale einer der Faktoren, der Einfluss auf die Klebrigkeit hat. Durch die Analyse von Tablettierungsspuren auf Tabletten kann die Rauheit der Reibschalen geschätzt werden. Durch die regelmäßige Betrachtung der Analysezahlen wird es möglich, die Verschlechterung von Reibschalen zu erkennen. Der Vergleich zwischen normalen und ungewöhnlichen Bedingungen erlaubt es, Unterschiede in der Rauheit zu erkennen.
