Leitfaden zur Bedeutung von 3D-Druckern für die Herstellung von Gussformen
Grundbegriffe zu Gussformen
Das Spritzgießen ist ein typisches Verfahren für das Herstellen von Kunststoffteilen. Die folgenden Begriffe beschreiben den Weg des Kunststoffs durch eine Spritzgussmaschine.
Anguss
Der Anguss ist der erste Teil, in den das durch die Spritzgussmaschine eingespritzte Material fließt.
Das Material fließt dann durch den Anguss zur Gussform.
Angusskanal
Bei der Formgebung mehrerer Modelle fließt das Material zuerst durch den Anguss und wird dann auf die einzelnen Formen verteilt.
Die Angusskanäle dienen hierbei als Weg für das flüssige Material, um zu den einzelnen Formen zu gelangen.
Eingusstrichter
Der Eingusstrichter ist der Einlass zur Gussform. Er regelt den Durchfluss, die Richtung und den Druck des Materials.
Kern
Der Kern formt den gegossenen Körper.
Gussnähte
Das in der Gussform geformte Material wird durch Öffnen der mehrteiligen Gussform entformt. Der Begriff Gussnaht bezeichnet die Linien, die an den Verbundflächen dieser Teile entstehen.
Entlüftungsöffnung
Das Innere der Form wird mit heißem Kunststoff gefüllt und mit Hochdruck komprimiert. Dieser Prozess wirkt sich negativ auf die Formgebung des Kunstharzes aus. Daher verfügen Formen über Entlüftungsöffnungen.
Formschräge
Die Formenwände befinden sich im rechten Winkel zur Auszugsrichtung, wodurch das Entformen des geformten Modells erschwert wird. Daher verfügen Formenwände über eine Neigung von ca. 1 bis 2 Grad. Dies gilt beispielsweise auch für Joghurtbecher, die leicht angeschrägt hergestellt werden.

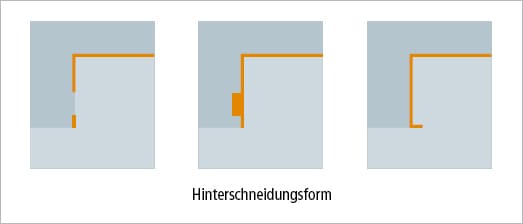

Hinterschneidung
Wenn das Produkt eine seitliche Öffnung hat (siehe Abbildung rechts), bleibt es daran in der Form hängen und kann nicht durch einfaches Öffnen der Form entformt werden. Diese Art der Formgebung wird als Hinterschneidung bezeichnet.
Schieber
Ein Schieber ist ein Hilfselement für das Formen von Hinterschneidungen. Ein seitlich beweglicher Schieber wird am Kern, der die Hinterschneidung formt, angebracht. Dieser Kern wird vor dem Entformen herausgeschoben.
Auswerferstift
Mithilfe dieses Stiftes kann das geformte Produkt aus der Form ausgeworfen werden.
