Betrachtung von Kathetern mit einem Digitalmikroskop

Viele medizinische Geräte werden direkt am menschlichen Körper eingesetzt und müssen daher ein hohes Maß an Sicherheit und Funktionalität bieten. In diesem Abschnitt werden Beispiele vorgestellt, wie die Betrachtung von Kathetern und Stents durchgeführt werden kann, die zu den gängigen Messobjekten für Digitalmikroskope gehören.

Betrachtung von Kathetern mit einem Digitalmikroskop

Was ist ein Katheter?

Katheter sind weiche Schläuche, die zur medizinischen Behandlung verwendet werden. Sie werden in Körperhöhlen (z. B. Thorax- und Bauchhöhle), Lumen (z. B. Verdauungs- und Harnwege) oder Blutgefäße eingeführt, um Körperflüssigkeiten abzuleiten oder medizinische Lösungen oder Kontrastmittel zu infundieren.

Was ist ein Kathetereingriff?

Ein Kathetereingriff erweitert durch Arteriosklerose geschädigte Blutgefäße und ermöglicht dadurch wieder den normalen Blutfluss. Typische Katheter sind in der Regel Ballon- oder Stent-Katheter.

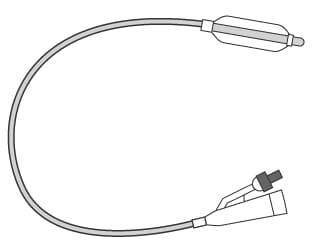

Ballon-Katheter

Ein Ballon-Katheter wird entlang eines Führungsdrahtes eingeführt, um die Blutgefäße zu weiten.
Der Ballon übt Druck auf den von Arteriosklerose betroffenen Bereich aus und weitet das Blutgefäß, um genügend Platz für den Blutfluss zu schaffen.

(1) Führungsdraht einführen.
(2) Ballon einführen.
(3) Ballon aufblasen.
(4) Ballon zusammenfallen lassen und enfernen.

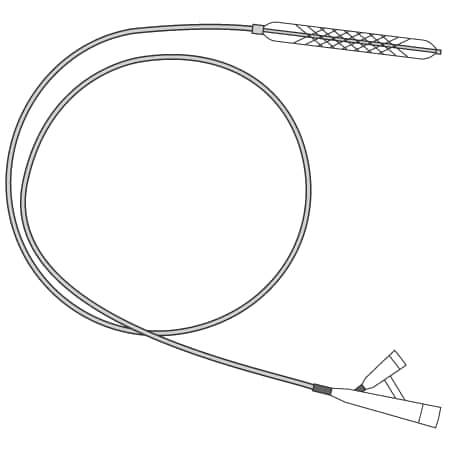

Stent-Katheter

Ballon-Katheter können den von Arteriosklerose betroffenen Bereich schädigen oder das Blutgefäß kann wieder verstopfen. Daher wird nach der Verwendung eines Ballon-Katheters häufig ein Stent als Folgemaßnahme eingesetzt. Bei der Anwendung eines Stent-Katheters wird ein Führungsdraht durch den von Arteriosklerose betroffenen Bereich geführt und ein Stent (ein Metallgeflechtröhrchen), der den Ballon umgibt, wird eingesetzt. Nachdem der Ballon das Blutgefäß aufgedehnt hat, wird er entfernt. Anschließend dehnt sich der Stent aus, um das geweitete Blutgefäß zu stützen und die Weitung des Blutgefäßes aufrechtzuerhalten.

(1) Führungsdraht einführen.
(2) Stant einführen, welcher mit einem Ballon-Katheter überzogen ist.
(3) Ballon aufblasen und Stent gegen die Gefäßwand drücken.
(4) Ballon zusammenfallen lassen und entfernen.

Beispiele für die Betrachtung und Erfassung von Kathetern und Stents mit einem Digitalmikroskop

Im Folgenden werden die neuesten Beispiele für die Betrachtung und Erfassung von Kathetern und Stents mithilfe eines Digitalmikroskops der Modellreihe VHX von KEYENCE vorgestellt.

Beispiele für die Erfassung und Betrachtung von Kathetern

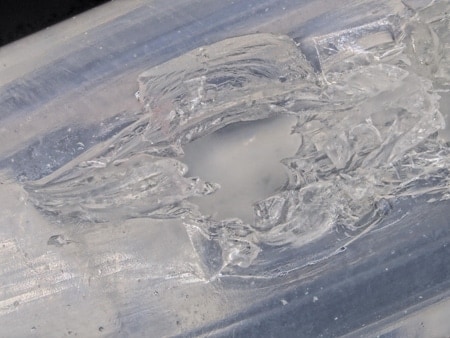

Betrachtung von Oberflächenfehlern auf einem Katheter
50×, Ringbeleuchtung, HDR-Aufnahme

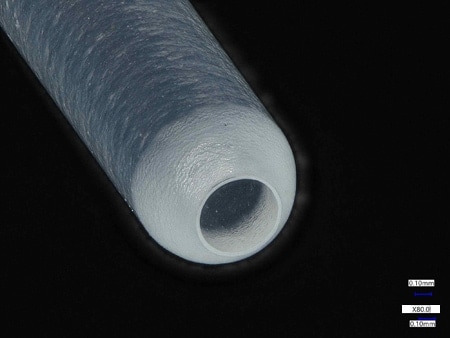

Oberflächenbetrachtung einer Katheterspitze
80×, Ringbeleuchtung
Die HDR-Funktion hebt die Oberflächenstruktur transparenter Objekte hervor.
Betrachtung der Spitze eines Katheterführungsdrahtes

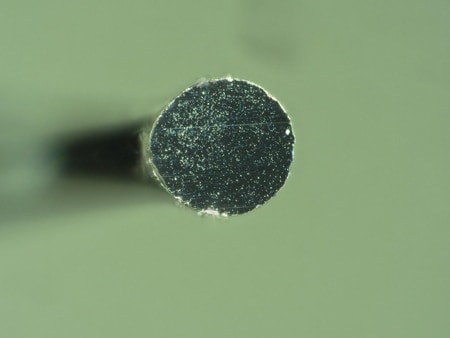

500×, Ringbeleuchtung

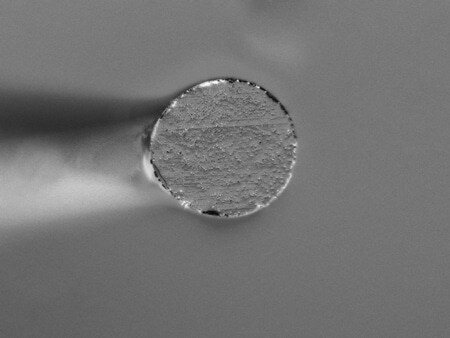

500×, Optischer Schatteneffekt-Modus
Der optische Schatteneffekt-Modus ermöglicht die Betrachtung von mikroskopisch kleinen Formen auf der Oberfläche.

Beispiele für die Erfassung und Betrachtung von Stents

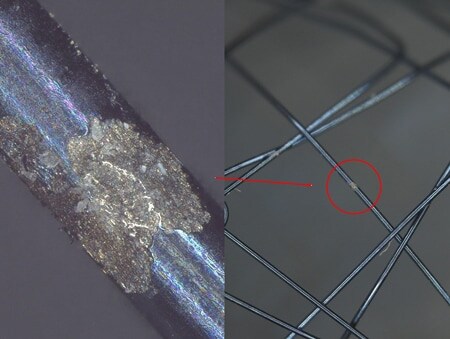

Zusammengesetzter Stent
20×, Mix-Beleuchtung
Die Bildzusammensetzungsfunktion ermöglicht die Betrachtung über ein breites Sichtfeld mit hoher Auflösung.

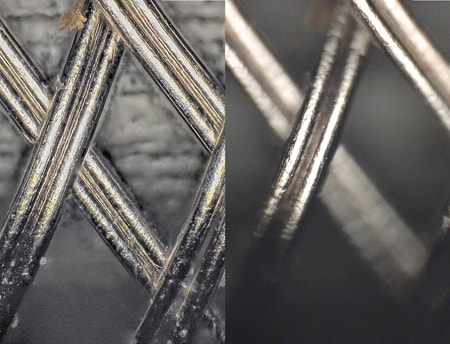

Betrachtung von Stent-Oberflächen unter starker Vergrößerung
500×, Koaxialbeleuchtung
Betrachtung von Stent-Oberflächen unter starker Vergrößerung
400×, Mix-Beleuchtung
Die Tiefenzusammensetzung ermöglicht eine einfache Fokussierung, selbst bei hoher Vergrößerung.
