LumiTrax™-Beleuchtung

ACHT Segmente - EINE Lösung
Shape-from-Shading leicht gemacht: Form von Textur trennen und separat beurteilen.

Herunterladen

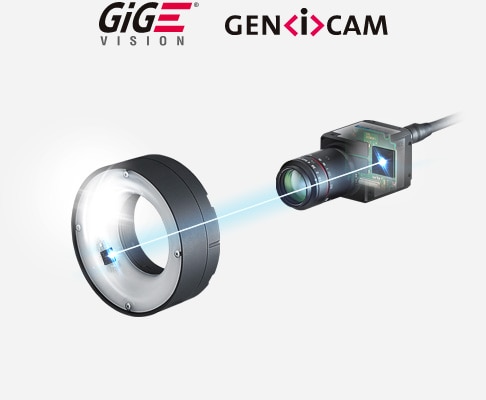

Dank High-Speed-Synchronisation von CMOS-Sensor und Beleuchtungsrichtung erzeugt diese Bildgebungsmethode Topografien (Unregelmäßigkeiten) und Texturbilder (Oberflächenmuster) durch Analyse mehrerer Bildaufnahmen, die aus unterschiedlichen Richtungen beleuchtet werden.

LumiTrax™ Modus – Funktionsprinzip

Das Shape-from-Shading-Prinzip beruht auf einer segmentierten Beleuchtung.

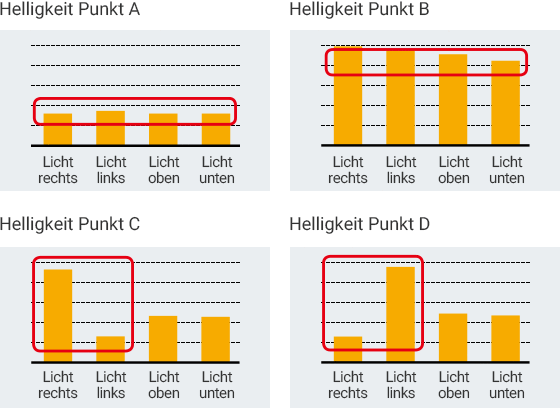

Die Helligkeit der gewölbten Stellen ändert sich je nach Beleuchtungsrichtung.
Gemusterte Bereiche sind flach, weshalb es kaum Helligkeitsänderungen gibt.

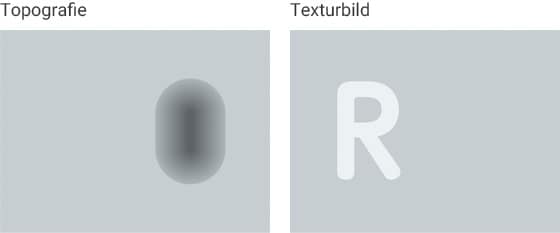

Die Helligkeitsänderungen jedes Pixels der verschiedenen Bilder werden analysiert, um die Formen (Unregelmäßigkeiten) und Texturen (Muster) auf separaten Bildern darzustellen.

Anwendungsbeispiele

Topografieinformationen für stabile Merkmalsextraktion

Überprüfung von Gravuren auf Metallgussoberflächen

An einer unregelmäßigen Gussoberfläche werden die Gravuren mit mehr Konkav/Konvex-Daten hervorgehoben.

Texturbilder zur präzisen Erfassung von Mustern

Überprüfung der gedruckten Zeichen auf Folie

Der die Überprüfung beeinträchtigende Glanz wird entfernt, um stabile Überprüfungen zu ermöglichen.
