Nichtinvasive Betrachtung einer 3D-Struktur mit Rektumkarzinomzellen
Erfassung klarer Bilder ohne Fluoreszenzunschärfe

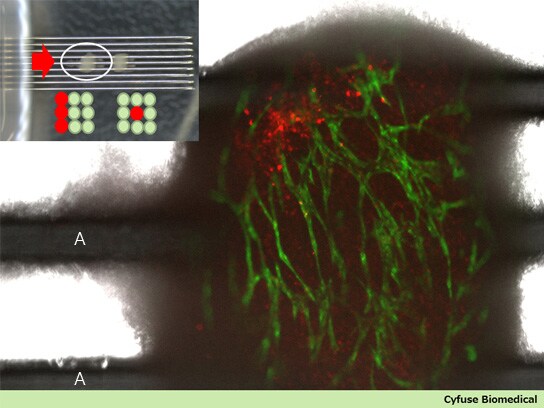

- A
- Mikronadel-Array
Informationen zur Bildaufnahme
Die Sphäroide wurden in einer Laminierschicht in einem 3 x 3 Raster angelegt und über 6 Tage hinweg kreisförmig kultiviert. Die Sphäroide fusionierten miteinander. Dabei bildeten die vaskulären Endothelzellen (grün) ein vaskuläres Netzwerk in Darmfibroblasten und die metastatischen Rektumkarzinomzellen (rot), die auf die Sphäroide transplantiert wurden, bewegten sich ebenfalls. In den gelben Bereichen drangen Krebszellen in die Blutgefäße ein.
Aufnahmeeinstellungen
Objektiv: 10x λ Objektiv
Sectioning-Analyse: Erfassung mit 2D-Pinholes in Abständen von 15 µm und Ablage eines 9 × 9 Nadelarrays auf einer Gewebekulturschale
Filter: GFP, Rhodamin
Fluoreszierendes Reagenz: Mit PKH26-Reagenz markierte Krebszellen; das Bild wurde durch Überlagerung von zwei Arten von Fluoreszenzbildern und einem Phasenkontrastbild erhalten
