Betrachtung von Haarzellen

Erfassung klarer Bilder ohne Fluoreszenzunschärfe

Die Cochlea im inneren Gehörgang ist ein sensorisches Organ, das für das Hörvermögen verantwortlich ist.
Die Haarzellen in der Cochlea wandeln Schallschwingungen in Nervenimpulse um.
Beim Betrachten von Gewebeschnitten hat die Cochlea eine dreidimensionale Struktur. Dadurch sind die Haarzellen in der Cochlea während der Fluoreszenzbetrachtung anfällig für Fluoreszenzunschärfen. Aus diesem Grunde werden sie hauptsächlich mit konfokalen Lasermikroskopen betrachtet.

1.

   Navigation

3.

   Ohne Sectioning-Betrachtung

5.

   Mit Sectioning-Betrachtung

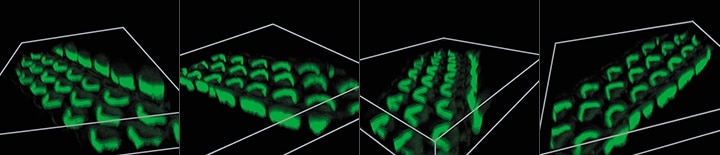

Erstellung von 3D-Bildern

Nachdem Bilder auf verschiedenen Fokusebenen erfasst wurden, können diese Bilder zusammengefügt und mit einem einzigen Klick in 3D angezeigt werden. Benutzer können Querschnitte des 3D-Bildes drehen, vergrößern oder verkleinern und analysieren, um die Fluoreszenzsignallokalisierung genau zu bestimmen.

Verwendung des kompakten Fluoreszenzmikroskops BZ-X800

• Mit der Sectioning-Funktion können die Fluoreszenzunschärfe beseitigt und klare Bilder erfasst werden.
• Eine integrierte Z-Stapel-Funktion erfasst mehrere Bilder an verschiedenen Fokusebenen. Es wird ein tiefenscharfes Bild erstellt, indem nur die Bereiche mit einer hohen Schärfe zusammengesetzt werden.
• Nachdem die Fokusdaten in verschiedenen Höhen erfasst wurden, können hochauflösende 3D-Bilder mit der verwendeten Z-Stapelung erstellt werden. Dies ermöglicht, die Lokalisierung in der Z-Richtung genau zu beobachten.
