Radar-Füllstandssensor Modellreihe FR Startup Guide

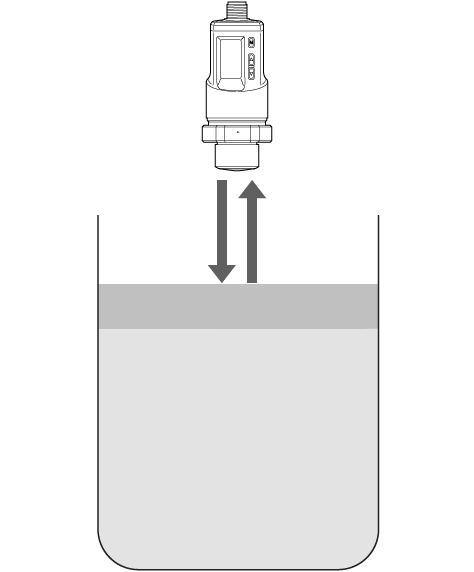

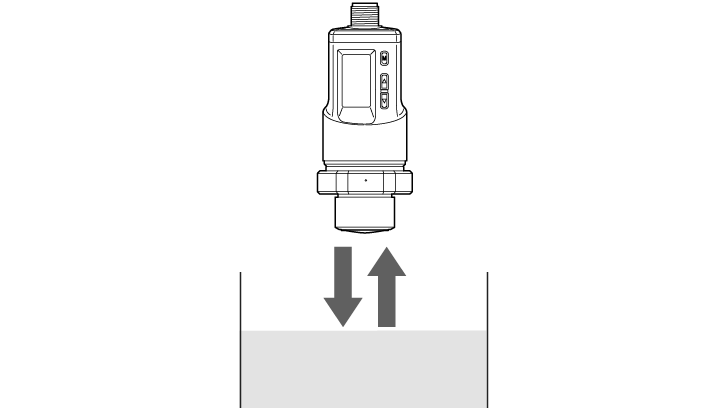

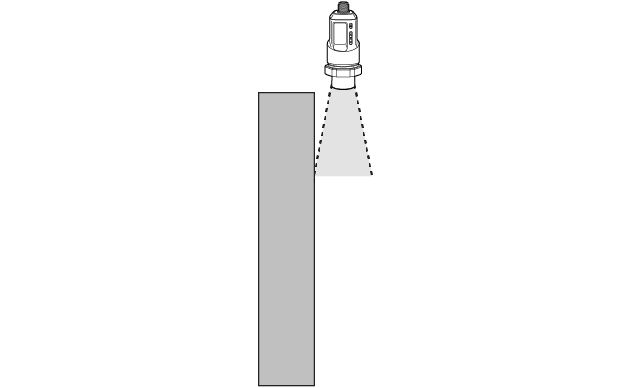

Bei zu geringen Installationsabständen kann die Füllstandserkennung instabil werden.

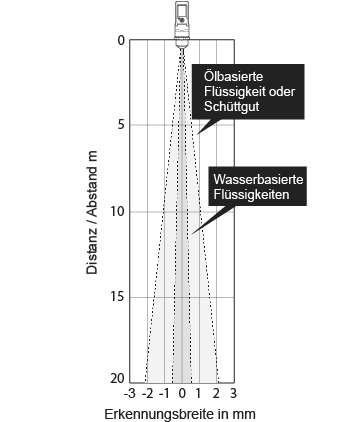

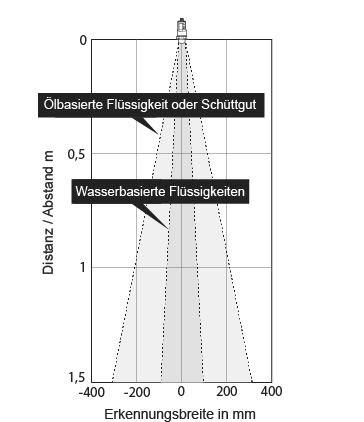

Beachten Sie daher bei der Installation die Mindestabstände zwischen Referenzfläche des Sensorgehäuses und dem maximalen Füllstand, die in der untenstehenden Grafik angegeben sind.

* In Umgebungen ohne Schaum oder Ablagerungen kann der Sensor auch bei einem kürzeren Abstand verwendet werden.

Empfehlungen

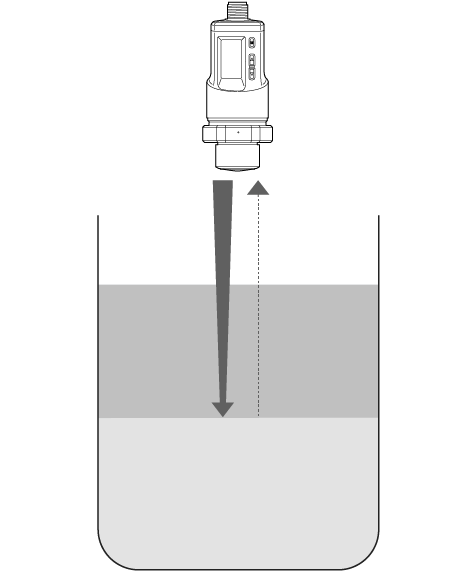

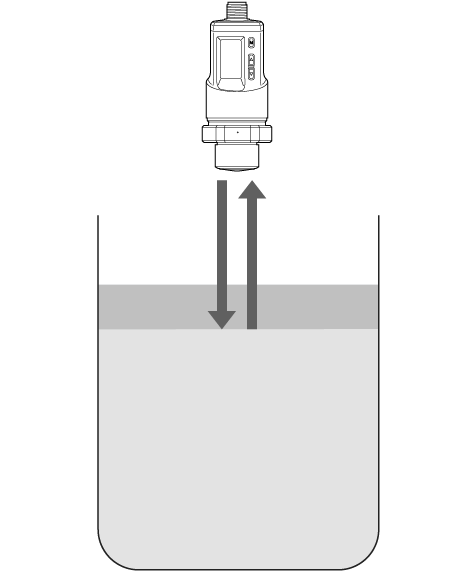

• Die Funktion "Tracking" kann einen kurzzeitigen Signalverlust ausgleichen. Auch wenn das Erkennungssignal vorübergehend verloren geht, wird der vorherige Wert für die unter „Tracking-Zeit“ eingestellte Zeit gehalten. Wenn die Erkennung aufgrund von Schaum instabil wird, ermöglicht eine Erhöhung der Einstellung „Tracking-Zeit“ eine stabile Erkennung. * Der letzte Füllstandswert unmittelbar vor dem Verlust des Signals wird für die unter „Tracking-Zeit“ eingestellte Zeit gehalten, während der Sensor das Echosignal sucht. Bitte berücksichtigen Sie dies unter Einbeziehung der Anstiegs- und Abfallgeschwindigkeit des Füllstands, da in dieser Zeit nicht der tatsächliche Füllstand ausgegeben wird.

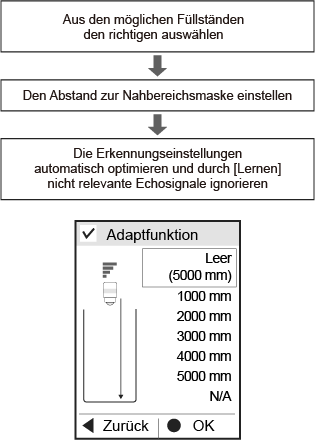

• Durch Erhöhen der Einstellung "Empfindlichkeit" kann unter Umständen die Erkennung stabilisiert werden.* Wenn Sie die Einstellung "Empfindlichkeit" ändern, nachdem das Einlernen mit der Adapt-Funktion abgeschlossen wurde, löschen Sie die eingelernten Informationen und führen Sie die Adapt-Funktion erneut aus.
• Im Vergleich zur Modellreihe FR können die medienberührenden Füllstandssensoren der Modellreihe FL auch bei Schaum eine stabile Erkennung gewährleisten. Wenn die Erkennung mit der Modellreihe FR aufgrund von Schaum instabil ist, ziehen Sie bitte auch die Modellreihe FL in Betracht.
• Bitte installieren Sie ein Rohr, um zu verhindern, dass Schaum unter den Sensor gelangt.

  • PUNKT01
    Um Störsignale zu vermeiden, wird die Verwendung eines Metallrohres empfohlen.
  • PUNKT02
    Der Rohrdurchmesser sollte gleich groß oder größer sein als der Sensoranschluss (Short Range Modelle: G3/4, Long Range Modelle: G1-1/2)
  • PUNKT03
    Um Fehlerkennungen durch Störsignale am Rohrende zu vermeiden, sollte das Rohr länger sein als der tiefstmögliche Füllstand. Lassen Sie jedoch einen Spalt zur Bodenfläche, damit die Flüssigkeit ein- und ausströmen kann.
  • PUNKT04
    Das Rohr sollte möglichst wenige Störstrukturen im Inneren haben. Ebenso sollten die Öffnungen für die Entlüftung möglichst weit oben (in der Nähe des Sensors) vorgesehen werden.

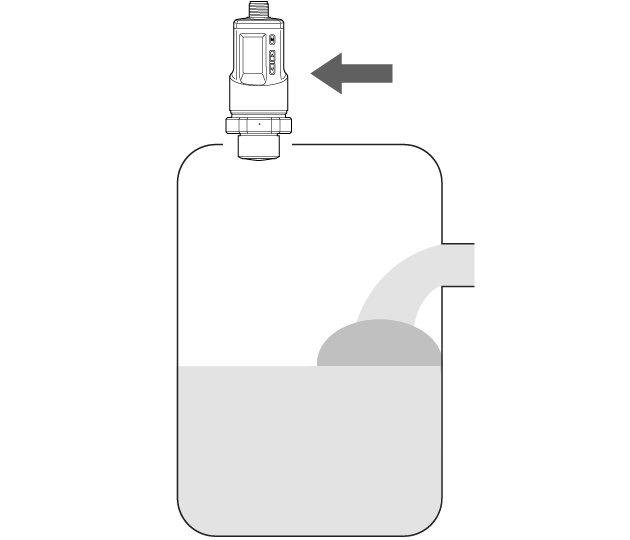

• Installieren Sie den Sensor möglichst weit vom Flüssigkeitszulauf entfernt oder verwenden Sie ein Entschäumungsmittel, um die Bildung von Blasen unter dem Sensor möglichst zu verhindern.

Empfehlung

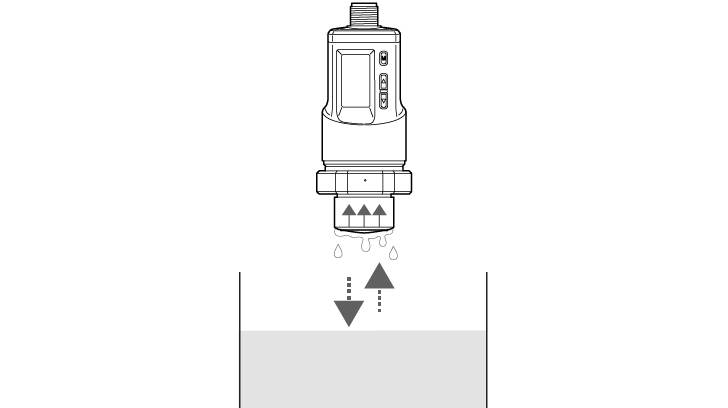

• Die Funktion "Tracking" kann einen kurzzeitigen Signalverlust ausgleichen. Auch wenn das Erkennungssignal vorübergehend verloren geht, wird der vorherige Wert für die unter „Tracking Time“ eingestellte Zeit gehalten. Wenn die Erkennung aufgrund von Kondensation und Wassertropfen instabil wird, ermöglicht eine Erhöhung der Einstellung „Tracking Time“ eine stabile Erkennung. * Der letzte Füllstandswert unmittelbar vor dem Verlust des Signals wird für die unter „Tracking-Zeit“ eingestellte Zeit gehalten, während der Sensor das Echosignal sucht. Bitte berücksichtigen Sie dies unter Einbeziehung der Anstiegs- und Abfallgeschwindigkeit des Füllstands, da in dieser Zeit nicht der tatsächliche Füllstand ausgegeben wird.
• Eine stabile Erkennung kann durch Ändern der Einstellung „Empfindlichkeit“ erzielt werden. * Wenn Sie die Einstellung „Empfindlichkeit“ ändern, nachdem das Einlernen mit der Adapt-Funktion abgeschlossen wurde, löschen Sie die eingelernten Informationen und führen Sie die Adapt-Funktion erneut aus.

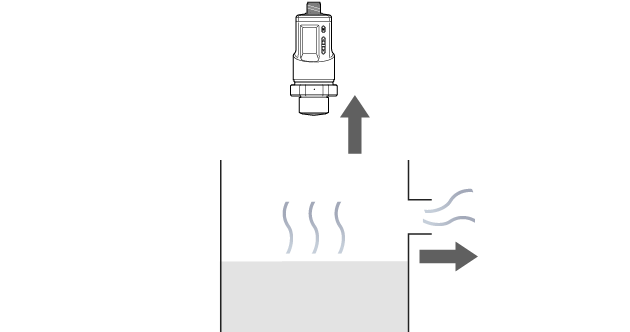

• Installieren Sie den Senor so, dass auftretende Kondensation möglichst wenig Einfluss hat. Sie können zum Beispiel versuchen, auftretende Dämpfe abzuleiten bzw. abzusaugen.

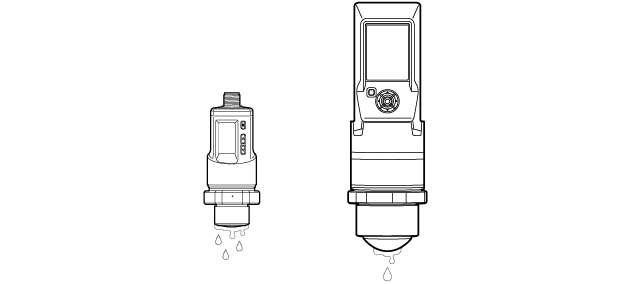

• Die Long Range Modelle haben im Vergleich zu den Short Range Modellen eine kugelförmige Linse, weshalb sich Kondensation nicht so stark niederschlagen kann wie bei der flacheren Linse der Short Range Modelle. Daher sind die Long Range Modelle je nach Einbau weniger anfällig gegen Störeinflüsse durch Kondensation.
  Da die Long Range Modelle zusätzlich über eine höhere Erkennungsleistung verfügen, können diese Modelle auch bei kurzem Erkennungsabstand eingesetzt werden.

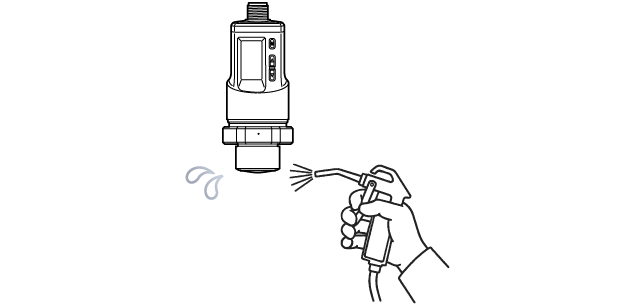

• Verhindern Sie die Kondensatbildung bzw. entfernen Sie Tropfen durch Sperrluft, Luftspülung oder ähnliche Maßnahmen.
