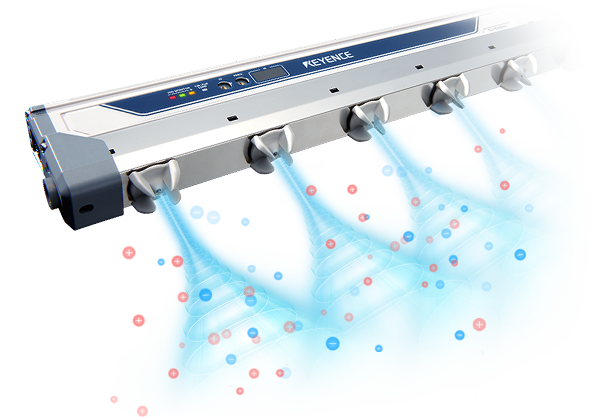

NEU Hocheffizienter Entladungsstab Modellreihe SJ-E Das Überschallverfahren setzt neue Maßstäbe für die elektrostatische Entladung

Broschüre herunterladen

Sehr schnelle statische Entladung

Das Überschallverfahren ermöglicht eine sehr schnelle statische Entladung von aufgeladenen Objekten.
Aufgrund des Strömungsverhaltens der Elektrode wird der Luftstrom zusätzlich erhöht.
Durch die Kombination der beiden Technologien kann statische Elektrizität mit hoher Geschwindigkeit entladen werden.

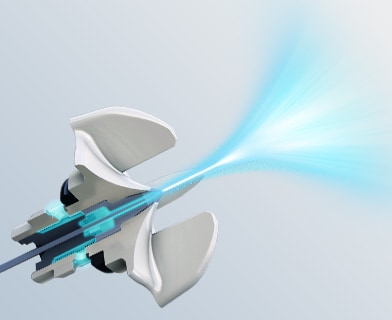

Elektrode mit Überschallverfahren

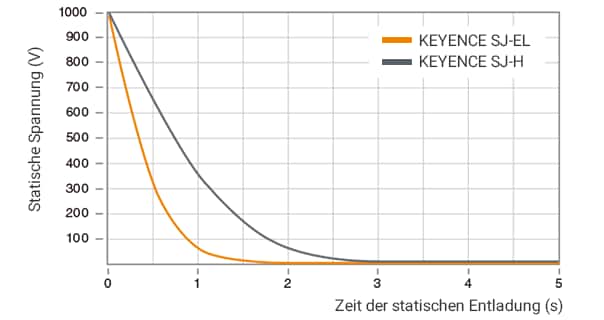

Vergleich der Entladungsgeschwindigkeit
Messbedingungen:
  • Zeit der statischen Entladung von ±1000 V auf ±100 V
  • Mit 150 mm × 150 mm Charged Plate Monitor (20 pF)
  • Durchfluss 50 L/min (Stablänge 1080 mm)
  • Keine Abwärtsströmung

Geringer Wartungsaufwand

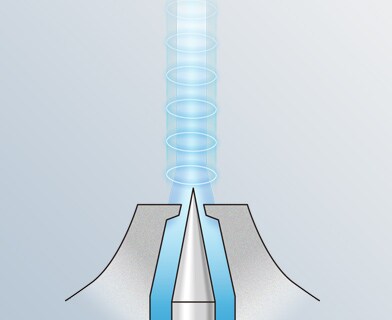

Die mit Überschallgeschwindigkeit ausströmende Luft erzeugt eine Druckwelle an der Elektrodenspitze.
Durch die ausströmende Druckwelle dringt kaum Luft von Außen ein.
Im Vergleich zur herkömmlichen Schutzart bildet sich eine starke Luftbarriere, wodurch sich der Wartungsaufwand selbst bei geringer Durchflussrate erheblich verringert.

Strömungsverhalten

Aufgrund der Teilung der Umgebungsluft über die generierte Luftströmung, können Fremdpartikel in der Umgebung nicht in die Nähe der Elektrodenausgänge gelangen.

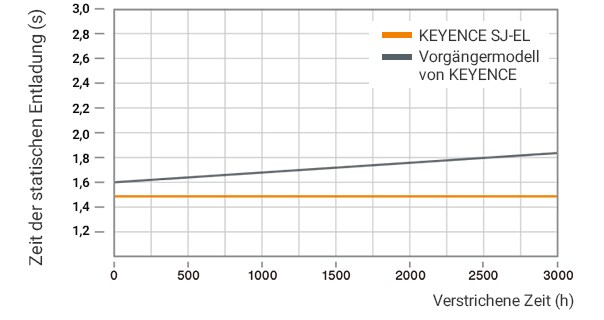

Änderung der Zeit der statischen Entladung im Zeitverlauf (Beispiel)
Messbedingungen:
  • Zeit der statischen Entladung von ±1000 V auf ±100 V
  • Mit 150 mm × 150 mm Charged Plate Monitor (20 pF)

Broschüre herunterladen

Anwendungen

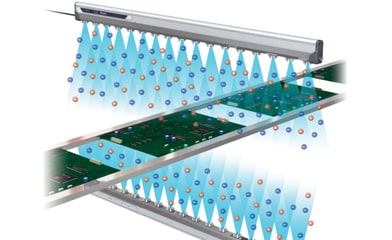

Elektrostatische Entladung beim Transport von Leiterplatten
Objekt
Leiterplatten
Ziel
Prävention gegen Schäden durch elektrostatische Entladungen und Verunreinigung durch Fremdpartikel

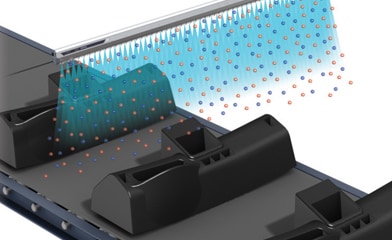

Elektrostatische Entladung beim Transport von Armaturenbrettern
Objekt
Armaturenbretter
Ziel
Gegenmaßnahmen gegen Verunreinigung durch Fremdpartikel

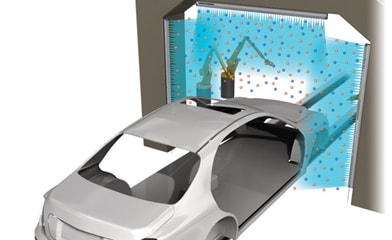

Elektrostatische Entladung vor der Fahrzeuglackierung
Objekt
Fahrzeugkarosserie
Ziel
Prävention gegen Verunreinigung durch Fremdpartikel

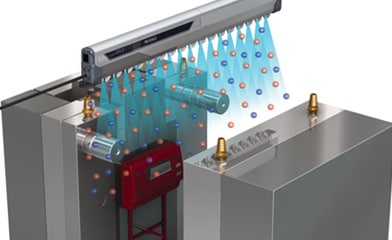

Statische Entladung von Spritzgusswerkzeugen
Objekt
Spitzgussform
Ziel
Prävention gegen an Spritzgussformen haftende Produkte und Rückstände

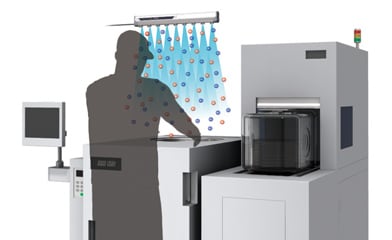

Elektrostatische Entladung bei der Wafer-Inspektion
Objekt
Wafer
Ziel
Prävention gegen Schäden durch elektrostatische Entladungen und Verunreinigung durch Fremdpartikel

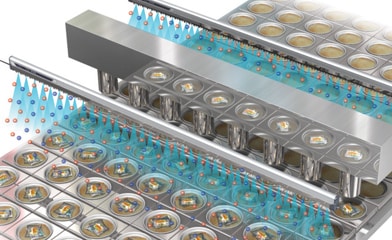

Elektrostatische Entladung bei der Produktion von Instant-Nudeln
Objekt
Becher und Zutaten
Ziel
Prävention gegen Mängel bei der Becherversiegelung

Weitere Details in der Broschüre anzeigen
