Induktiver Näherungssensor
Modellreihe ER
Vollmetallsensor, schweißfeste Ausführung Induktiver Näherungssensor Modellreihe ER
ER-GW08x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Betriebsmodus: Modus 1 (Standard)
Zu erkennendes Objekt: Eisen
Betriebsmodus: Modus 1 (Standard)
Zu erkennendes Objekt: Aluminium
Betriebsmodus: Modus 2
Zu erkennendes Objekt: Eisen
Betriebsmodus: Modus 2
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Betriebsmodus: Modus 1 (Standard)
Betriebsmodus: Modus 2
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GW12x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Betriebsmodus: Modus 1 (Standard)
Zu erkennendes Objekt: Eisen
Betriebsmodus: Modus 1 (Standard)
Zu erkennendes Objekt: Aluminium
Betriebsmodus: Modus 2
Zu erkennendes Objekt: Eisen
Betriebsmodus: Modus 2
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Betriebsmodus: Modus 1 (Standard)
Betriebsmodus: Modus 2
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GW18x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Betriebsmodus: Modus 1 (Standard)
Zu erkennendes Objekt: Eisen
Betriebsmodus: Modus 1 (Standard)
Zu erkennendes Objekt: Aluminium
Betriebsmodus: Modus 2
Zu erkennendes Objekt: Eisen
Betriebsmodus: Modus 2
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Betriebsmodus: Modus 1 (Standard)
Betriebsmodus: Modus 2
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
Schnellwechselhalterung

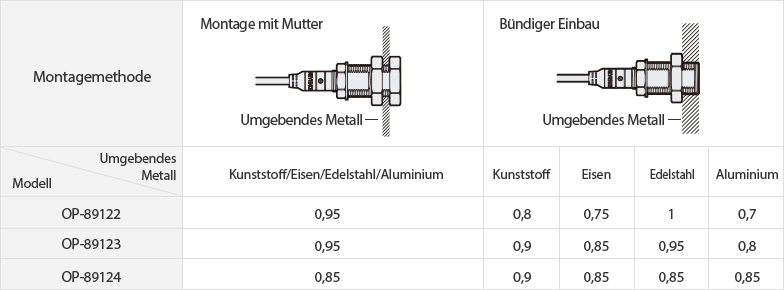

Der Erkennungsabstand verringert sich bei Verwendung der Schnellwechselhalterung. Der Erkennungsabstand ändert sich auch bei bündiger Montage je nach Material des umgebenden Metalls. Die folgenden Faktoren, multipliziert mit dem Erkennungsabstand aus den technischen Daten, dienen als Richtwert.
Erklärung und Hinweise zum Verständnis der Diagramme
Im Diagramm werden entsprechend der Position und Bewegung eines Standardobjekts (gemäß den Spezifikationen) in Pfeilrichtung parallel zum Sensor die Einschaltpunkte des Ausgangs dargestellt (Ausgangssignal wechselt auf EIN).
