Induktiver Näherungssensor
Modellreihe ER
Vollmetallsensor, Standardausführung Induktiver Näherungssensor Modellreihe ER
ER-GM08x

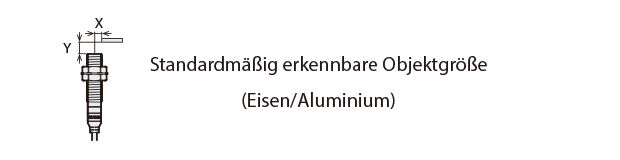

Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium

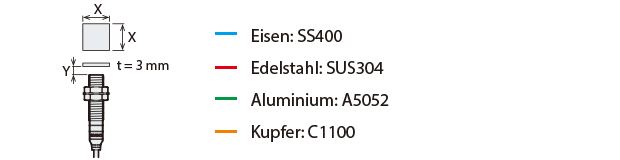

Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)

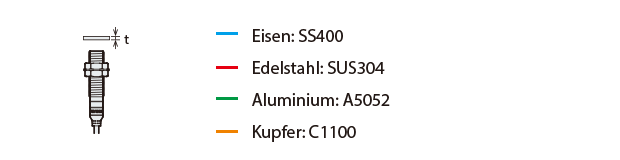

Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GL08x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GS12x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GM12x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GL12x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GL18x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.
ER-GL30x
Diagramm des Erkennungsbereichs (Standardbeispiel)
Zu erkennendes Objekt: Eisen
Zu erkennendes Objekt: Aluminium
Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)
Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)
Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.

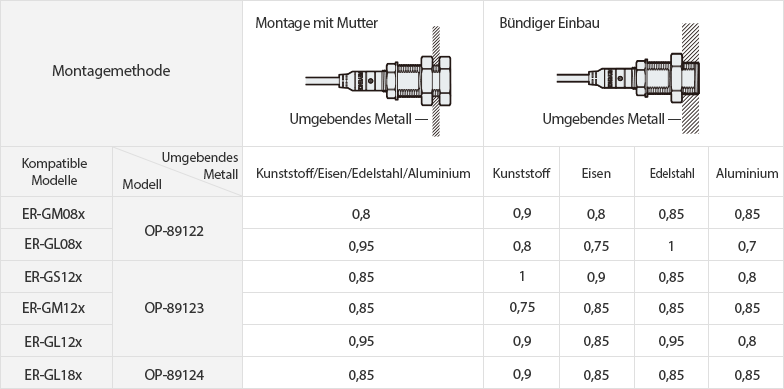

Schnellwechselhalterung
Der Erkennungsabstand verringert sich bei Verwendung der Schnellwechselhalterung. Der Erkennungsabstand ändert sich auch bei bündiger Montage je nach Material des umgebenden Metalls. Die folgenden Faktoren, multipliziert mit dem Erkennungsabstand aus den technischen Daten, dienen als Richtwert.
Erklärung und Hinweise zum Verständnis der Diagramme
Im Diagramm werden entsprechend der Position und Bewegung eines Standardobjekts (gemäß den Spezifikationen) in Pfeilrichtung parallel zum Sensor die Einschaltpunkte des Ausgangs dargestellt (Ausgangssignal wechselt auf EIN).
