Standardsensor, nicht abgeschirmt Induktiver Näherungssensor Modellreihe ER

ER-U08x

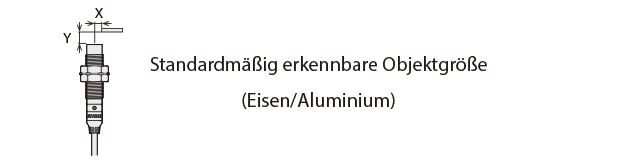

Diagramm des Erkennungsbereichs (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Aluminium

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Aluminium

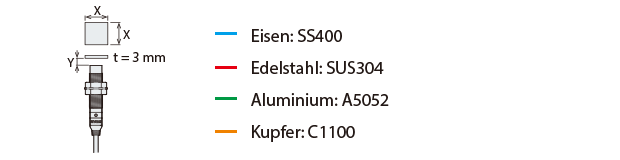

Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Betriebsmodus: Modus 2

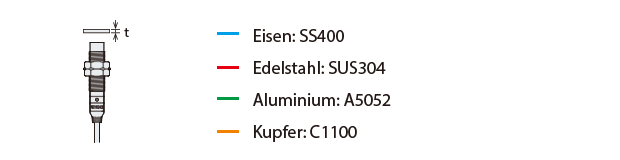

Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)

Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.

ER-U12x

Diagramm des Erkennungsbereichs (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Aluminium

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Aluminium

Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Betriebsmodus: Modus 2

Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)

Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.

ER-U18x

Diagramm des Erkennungsbereichs (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Aluminium

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Aluminium

Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Betriebsmodus: Modus 2

Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)

Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.

ER-U30x

Diagramm des Erkennungsbereichs (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 1 (Standard)

Zu erkennendes Objekt: Aluminium

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Eisen

Betriebsmodus: Modus 2

Zu erkennendes Objekt: Aluminium

Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)

Betriebsmodus: Modus 1 (Standard)

Betriebsmodus: Modus 2

Einfluss der Materialstärke des zu erkennenden Objekts (Standardbeispiel)

Der Erkennungsabstand variiert je nach Material, Größe und Stärke des zu erkennenden Objekts. Der Erkennungsabstand kann anhand eines zu erkennenden Objekts überprüft werden, indem der Erkennungsabstand Y (mm) im Kennliniendiagramm „Änderung des Erkennungsabstands je nach Größe und Material des zu erkennenden Objekts (Standardbeispiel)“ mit dem Koeffizienten im folgenden Kennliniendiagramm multipliziert wird.

Erklärung und Hinweise zum Verständnis der Diagramme

Im Diagramm werden entsprechend der Position und Bewegung eines Standardobjekts (gemäß den Spezifikationen) in Pfeilrichtung parallel zum Sensor die Einschaltpunkte des Ausgangs dargestellt (Ausgangssignal wechselt auf EIN).
