FallstudienErfolgsgeschichten — Messung von Höhe/Stufe

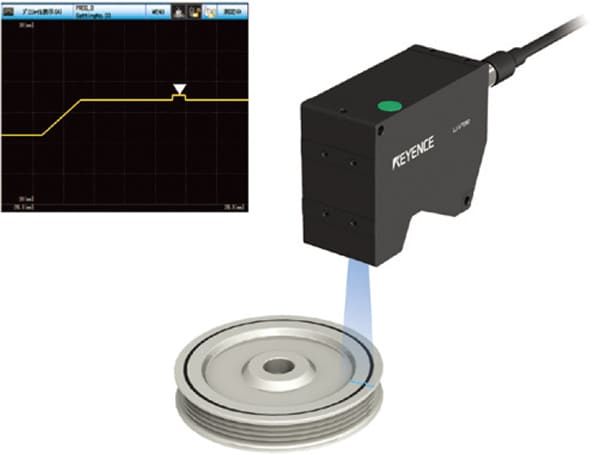

Fall: 1 Messung der Anhebung von eingepresstem Gummi
| Branche | Transport-/Metallindustrie |
|---|---|
| Anwendung | Messung der Anhebung von eingepresstem Gummi |
| Eingesetztes Modell | Modellreihe LJ-V |
Arbeiter haben nach dem Einpressen die Anhebung des Gummis per Sichtprüfung überprüft.
Durch die falsche Erkennung durch Werker und deren unterschiedlichen Fertigkeiten wurden Probleme verursacht, weil die Prüfzeiten zu unterschiedlich waren. Zur Abhilfe haben wir die Modellreihe LJ-V installiert, um eine automatische Überprüfung durchführen zu können.
ErfolgsgeschichtenVielen Dank, dass Sie sich für die Produkte von KEYENCE entschieden haben!
Da die Modellreihe LJ-V mithilfe eines Linienlasers ein 2D-Profil vermisst, arbeiteten wir mit einem Hersteller von Drehvorrichtungen zusammen, um zusätzlich einen Drehmechanismus zu verwenden. Aufgrund der hohen Abtastfrequenz kann die Überprüfung in kurzer Zeit durchgeführt werden.
KEYENCE

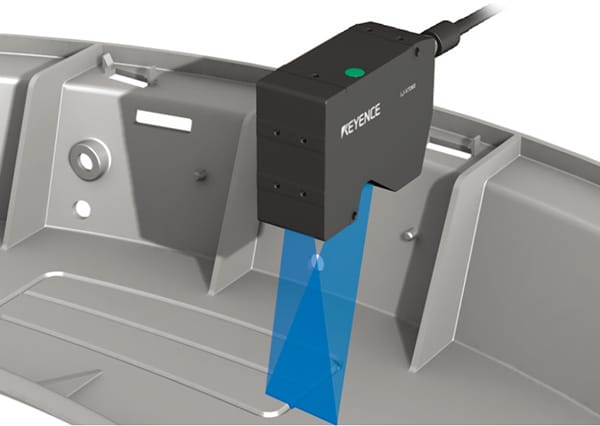

Fall: 2 Messung der Rillentiefe an einem Armaturenbrett
| Branche | Transport-/Metallindustrie |
|---|---|
| Anwendung | Messung der Rillentiefe an einem Armaturenbrett |
| Eingesetztes Modell | Modellreihe LJ-V |
Früher haben wir Laser-Wegmesssensoren der Firma B verwendet. Bei diesen bestand das Problem, dass die Abtastzeit lang und die Messergebnisse instabil waren, wenn der Messkopf bewegt wurde.
Da diese Probleme nicht auftraten, als wir die Modellreihe LJ-V testeten, haben wir auf diese umgestellt.
ErfolgsgeschichtenVielen Dank, dass Sie sich für die Produkte von KEYENCE entschieden haben!
Zwei Merkmale der Modellreihe LJ-V sind die hohe Abtastgeschwindigkeit und stabile Messungen. Die Modellreihe LJ-V ist einer der ersten 2D-Laser-Wegmesssensoren, die mit blauem Laserlicht arbeiten, was Messungen ermöglicht, die zuvor nicht durchgeführt werden konnten.
KEYENCE

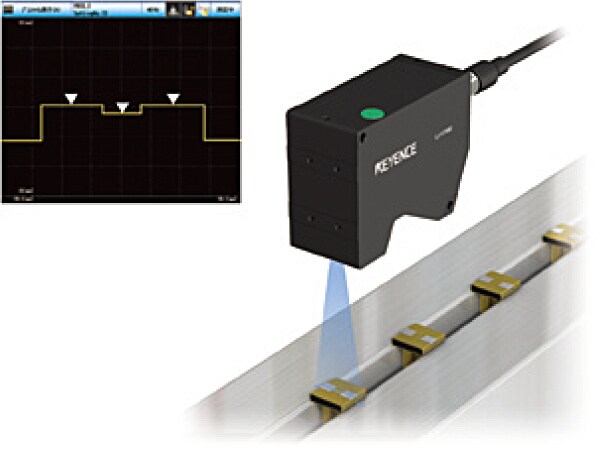

Fall: 3 Höhenmessung an Anschlussklemmen
| Branche | Elektronik- und Elektroindustrie |
|---|---|
| Anwendung | Höhenmessung an Anschlussklemmen |
| Eingesetztes Modell | Modellreihe LJ-V |
Zur Überprüfung der Höhe von Anschlussklemmen haben wir mit 1D-Laser-Wegmesssensoren abgetastet und Stufen gemessen. Da dieses Verfahren es erforderte, dass wir zur Messung das Messobjekt anhielten, war es nicht möglich, die Prüfzykluszeit zu verkürzen.
Mithilfe der Modellreihe LJ-V konnten wir Stufen messen, ohne beim Abtasten den Messkopf seitlich bewegen zu müssen, wodurch die Prüfzykluszeit deutlich verkürzt werden konnte.
ErfolgsgeschichtenVielen Dank, dass Sie sich für die Produkte von KEYENCE entschieden haben!
Ein 2D-Laser-Wegmesssensor, der einen Linienlaser nutzt, ist bei der Inline-Messung von zwei Stufen extrem effektiv. Mit der hochentwickelten Positionskorrektur können auch dann noch sehr präzise Messungen durchgeführt werden, wenn das Messobjekt versetzt oder geneigt ist.
KEYENCE
