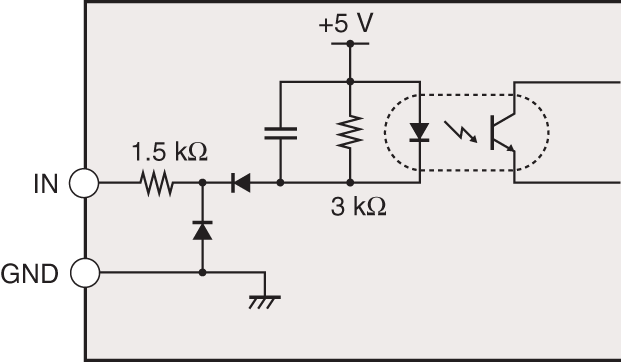

Eingang für SYNCHRON (9), automatische Nullstellung (11)
und Halten-Rücksetzen (13)

RD-50E IO circuit

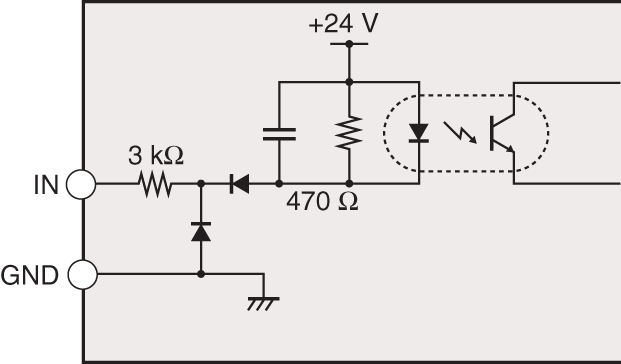

Eingang für EXT 1 (15), EXT 2 (16), EXT 3 (17) und
Steckerpins (RD-50EW)

RD-50E IO circuit

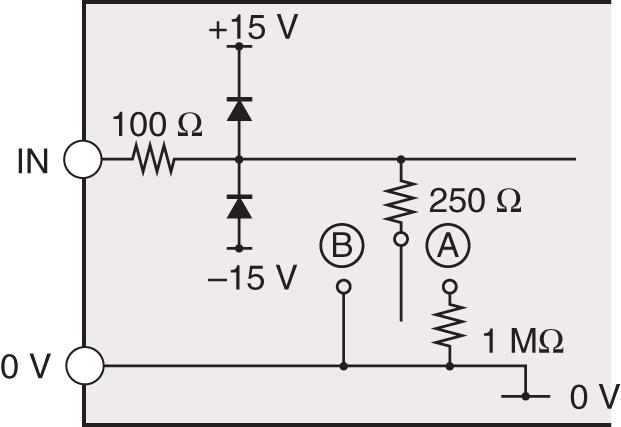

Eingang für Analogeingangsklemme INPUT X (5) und
INPUT Y (7)

RD-50E IO circuit

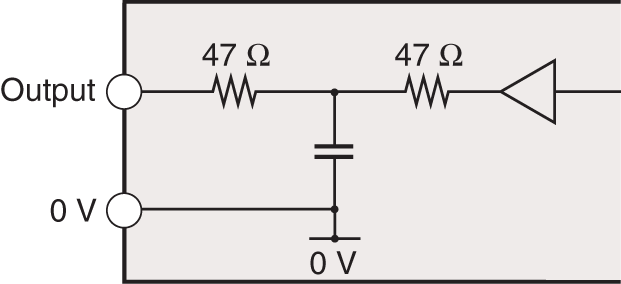

Analogspannungsausgang (3) - (4)

RD-50E IO circuit

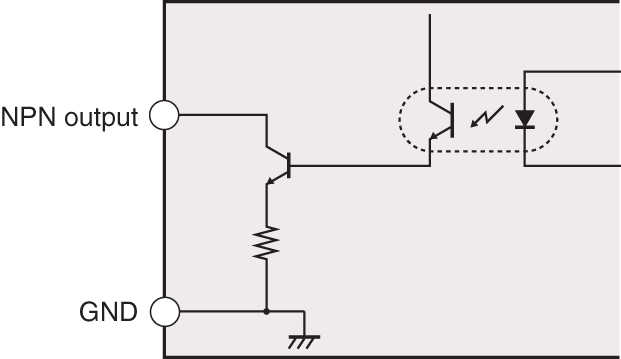

NPN offener Kollektor-Ausgang
[HH OUT (18), HI OUT (19), GO OUT (20), LO OUT
(21), LL OUT (22), PEAK/BOTTOM (24)]

RD-50E IO circuit
